6. Assemblage du microscope
1
2
3
898
4
5
6
7
• Pour ouvrir le boîtier de lampe 106 z, desserrer
les vis de fixation (18.8) situées sur le couver-
cle.
• Enlever le verrouillage transport (baguette en
plastique rouge à la place du brûleur) de la
douille de lampe. Desserrer pour cela l’élé-
ment du haut (19.1). Tirer l’élément de
refroi-
dissement
(19.3) vers le haut et le tourner sur
le côté. Desserrer l’élément du bas (19.2) et
enlever le verrouillage transport.
• Pour installer le brûleur, procéder dans l’ordre
inverse.
Attention !
Brûleur Hg 50 :
Après la mise en place, l’inscription doit être
verticale.
Disposer le brûleur de telle sorte que le rac-
cord de soudure soit
sur le côté et non dans
le trajet optique.
Brûleur XE 75 :
Après l’installation, enlever l’enveloppe
de
protection
du brûleur (19b.5).
Il est possible d'installer les lampes à décharge
suivantes
(ce qui impose des alimentations et
des douilles de lampes différents) (fig. 19) :
Type
durée de vie moyenne*
Lampe Hg 50 W, ultra-haute pression (courant alternatif) 100 h
Lampe Hg 100 W, ultra-haute pression (courant continu) 200 h
Lampe Hg 100 W, ultra-haute pression (courant continu de type 103 W/2) 300 h
Lampe Xe 75 W, haute pression (courant continu) 400 h
* Observer les fiches techniques des fabricants de lampe.

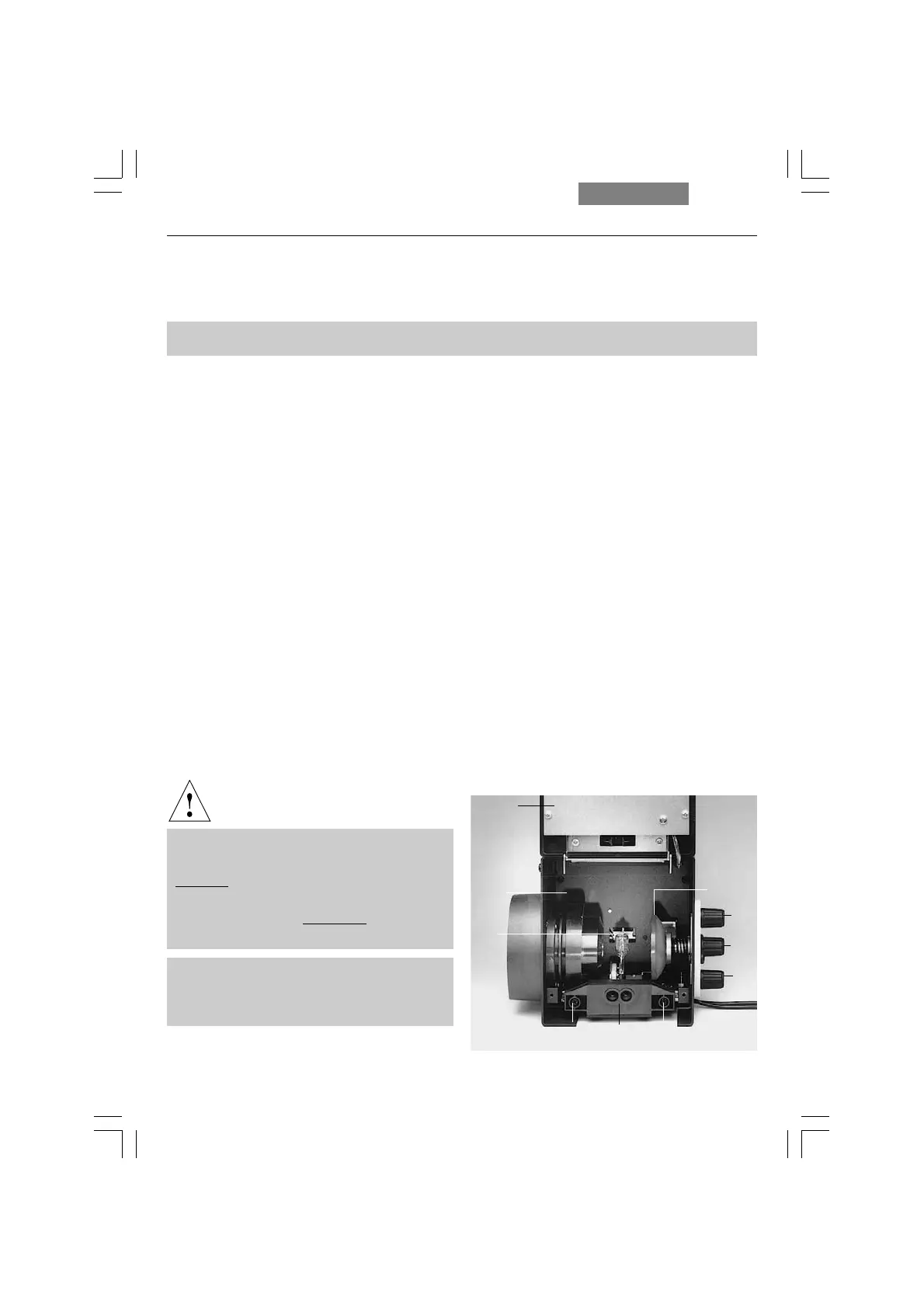

Fig. 18 Boîtier de lampe 106 z (ouvert, vue latérale)
1 Couvercle relevé
2 Collecteur
3 Lampe à décharge dans la douille
4 Réflecteur (miroir)
5, 6, 7 Vis de réglage du réflecteur x-y
8 Vis de fixation de la douille de lampe
9 Prise de la fiche de contact
