Schnittstellen
v800-Cabinet
22
Lenze • BA v200-C v800-.C • 1.1

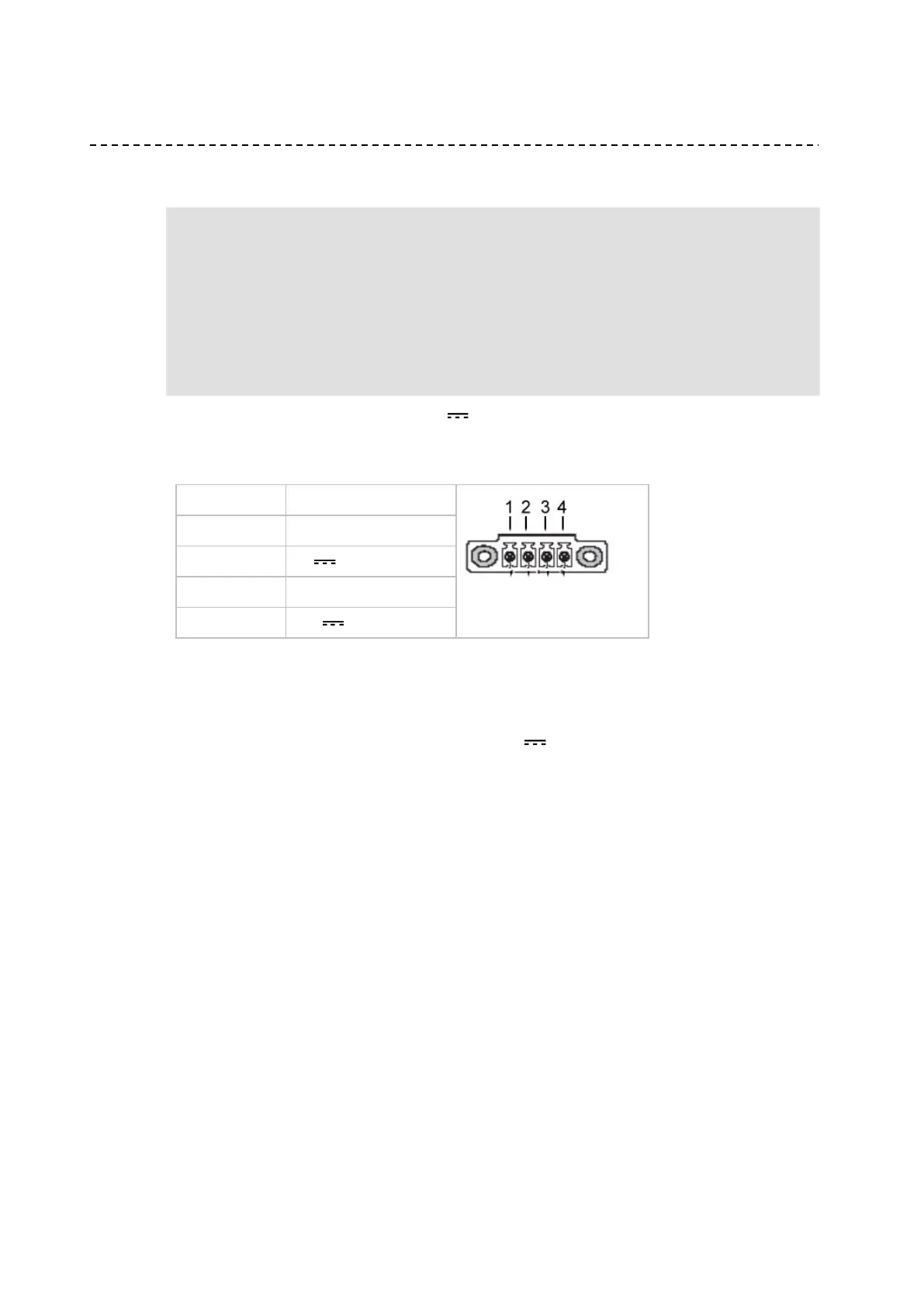

6.1.2 Spannungsversorgung
Achtung
Gefahr durch zu hohen Strom!
Durch zu hohen Strom kann es zu Überlastung der Elektronik und somit zu Personen und
Sachschäden kommen.
Das Gerät darf nur mit einer Spannungsversorgung welche nach NEC-Class-2 ausgelegt ist
betrieben werden.
Das Gerät ist mit 24V +/- 25% (18…30 V) (NEC-Class-2) zu versorgen.
Die Spannungsversorgung ist ausschließlich über den 4 pol. Stecker (4-pol. Stecker mit
Rasthebel grün) zu realisieren. (Bild zeigt Buchse im Gerät).
Pin-Nummer Signal-Name
1 NC *
2 0 V
3 PE
4 24 V
* Vorbereitet für zukünftige Shutdown Funktion einer USV
Technische Daten:
Eingangsspannung: 24 V +/-25 % (18…30 V)
(NEC-Class-2)
Max. Einschaltstrom: 4 A
