Wechsel von Komponenten – v800-Cabinet
Wechsel des Massenspeichers
Lenze • BA v200-C v800-.C • 1.1 49
10.2 Wechsel des Massenspeichers

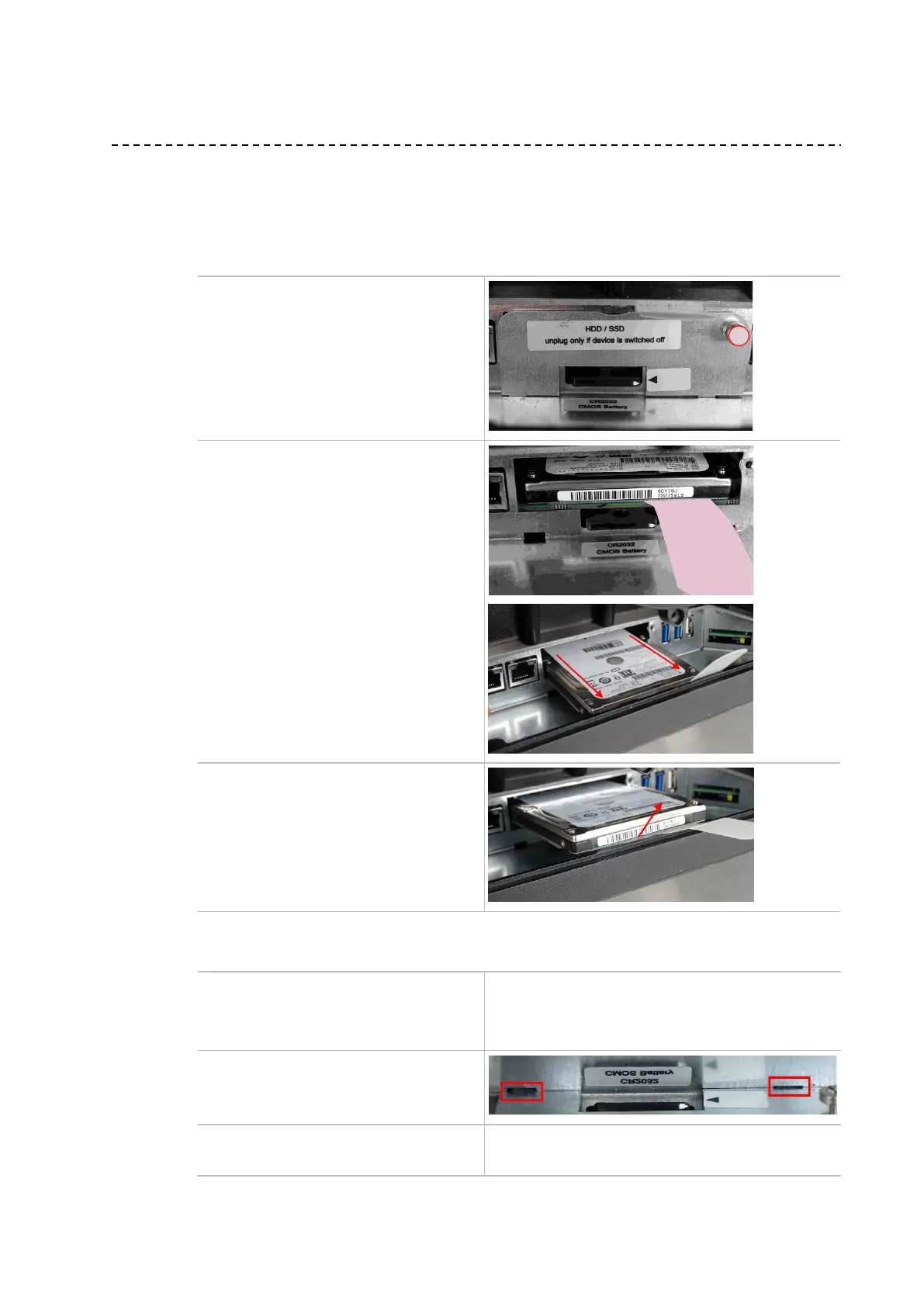

Der Massenspeicher befindet sich im v800-Schnittstellenbereich.
Gehen Sie wie folgt vor:
Abdeckblech entfernen. Hierzu die
Befestigungsschraube (1) mit einem
Kreuzschlitz-Schraubendreher PH1 lösen
Massenspeicher an seiner Ausziehhilfe (2)
vorsichtig und parallel in seinen Führungen
(3) in den Schacht herausziehen.
Massenspeicher entfernen (4).
Für den Einbau gehen Sie in umgekehrter Reihenfolge vor:
Massenspeicher einlegen.
Massenspeicher parallel zu seinen Führungen
bis an den Anschlag nach hinten einschieben.
Abdeckung mit Rastnasen schräg in die
Führungsschlitze ansetzen und zuklappen.
Befestigungsschraube mit Kreuzschlitz-
Schraubendreher PH1 handfest anziehen.
