6.1.4 Netzwerkanschluss (RJ45)
Wenn auf dem Gerät die zur Funktion notwendigen Treiber installiert sind, kann über den
Ethernet 10/100/1000 BaseT-Netzwerkanschluß das Bediensystem mit einem entsprechenden
Netzwerkkabel in ein Ethernet-Netzwerk mit Unterstützung für 1 Gbit/s eingebunden werden.
Die Spezifikationen dieser Netzwerktopologie sind dabei zu beachten.

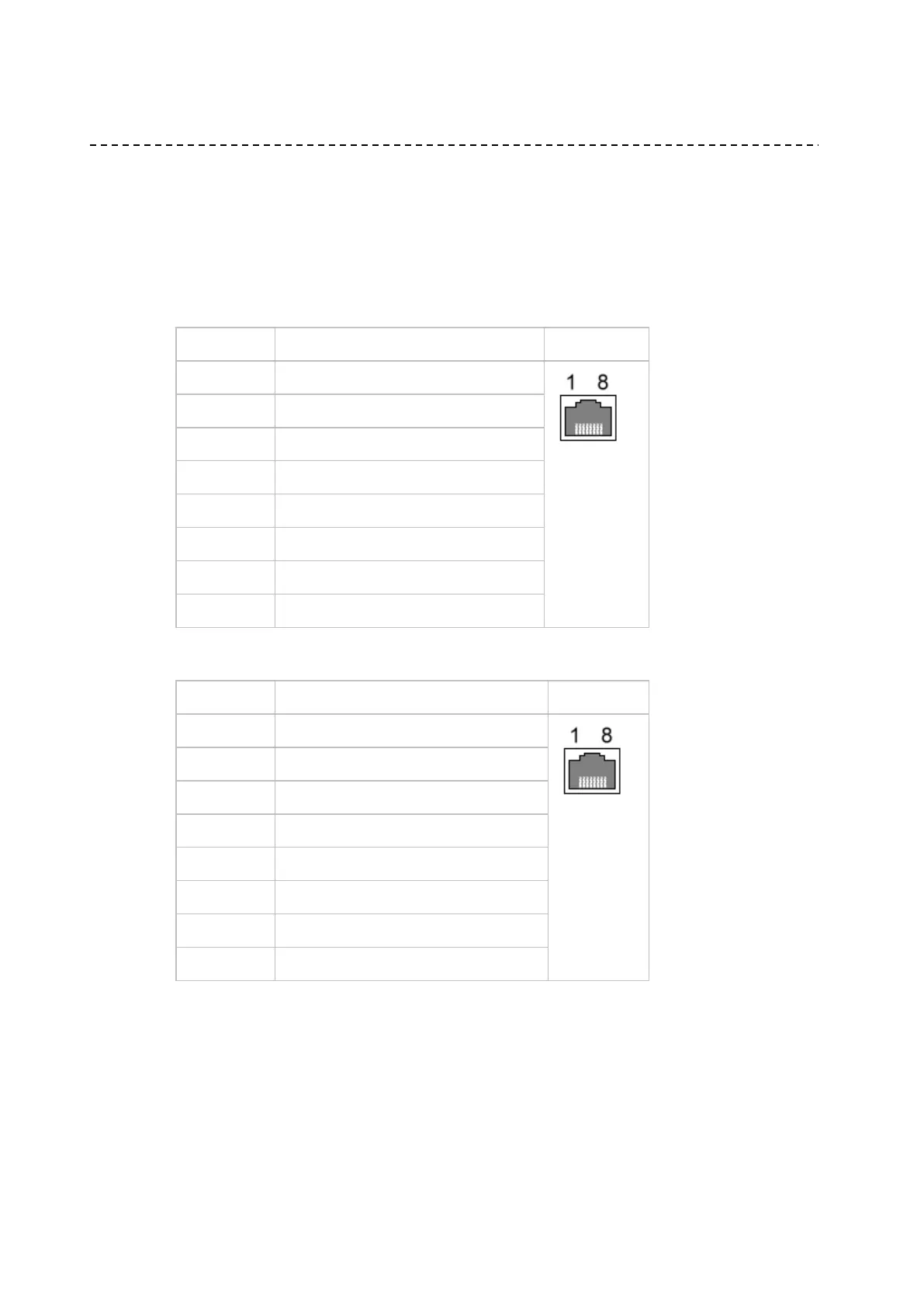

10/100Mbit/s
Pin-Nummer Signal-Name
1 TX +
2 TX -
3 RX +
4 NC
5 NC
6 RX -
7 NC
8 NC
1000 Mbit/s
Pin-Nummer Signal-Name
1 D1+
2 D1-
3 D2+
4 D3+
5 D3-
6 D2-
7 D4+
8 D4-
