3 INSTALLAZIONE

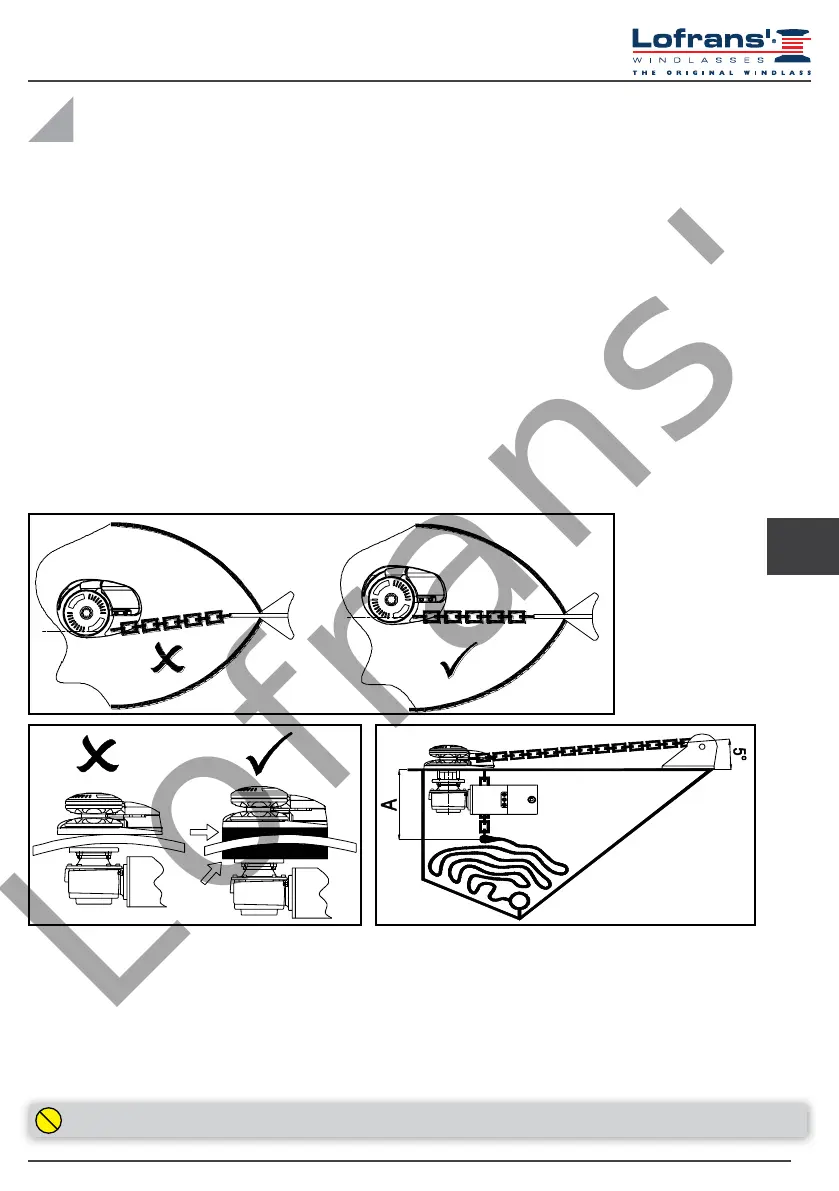

1. Allineamento puntale: il preciso allineamento del salpa ancore al puntale è indispensabile per il corretto funzionamento del
salpancora.
2. Deve essere garantito il parallelismo tra i piani di coperta; se ciò non dovesse accadere compensare opportunamente la differenza.
3. Profondità gavone: la caduta della catena nel gavone deve essere tale per cui, a catena completamente salpata, occorre avere un
minimo di 300 mm tra la parte inferiore del ponte e la cima del mucchio di catena raccolta.
4. Altezza puntale: deve essere tale da garantire un’inclinazione della catena inferiore ai 5 gradi.
3.1 Contenuto della confezione
Oltre al presente manuale, la confezione contiene:
3.2 Attrezzature necessarie per l’installazione
3.3 Accessori consigliati
Utilizzare esclusivamente accessori e ricambi originali Lofrans’, progettati e costruiti in modo da assicurare prestazioni, durata e
mantenere valida la garanzia. Per informazioni sui ricambi disponibili, rivolgersi al rivenditore locale o visitare il sito www.Lofrans’.com.
3.4 Requisiti generali per l’installazione
Per il corretto funzionamento del salpa ancore, esso deve essere installato in modo da soddisfare le seguenti condizioni:
salpa ancora completo di motoriduttore
Cassetta teleruttori/teleinvertitori
Guarnizione base
Trapano
Punta da 10 mm per legno e acciaio
2
3
4
1
Il mancato rispetto di questi requisiti provocherà il non corretto funzionamento del salpa ancore.
Dima di foratura
Leva
Viteria
Punta cava da trapano diametro 50 mm (vedi dima di foratua a pagina 39)
Chiavi esagonali da 10 mm, 13 mm e 17 mm
