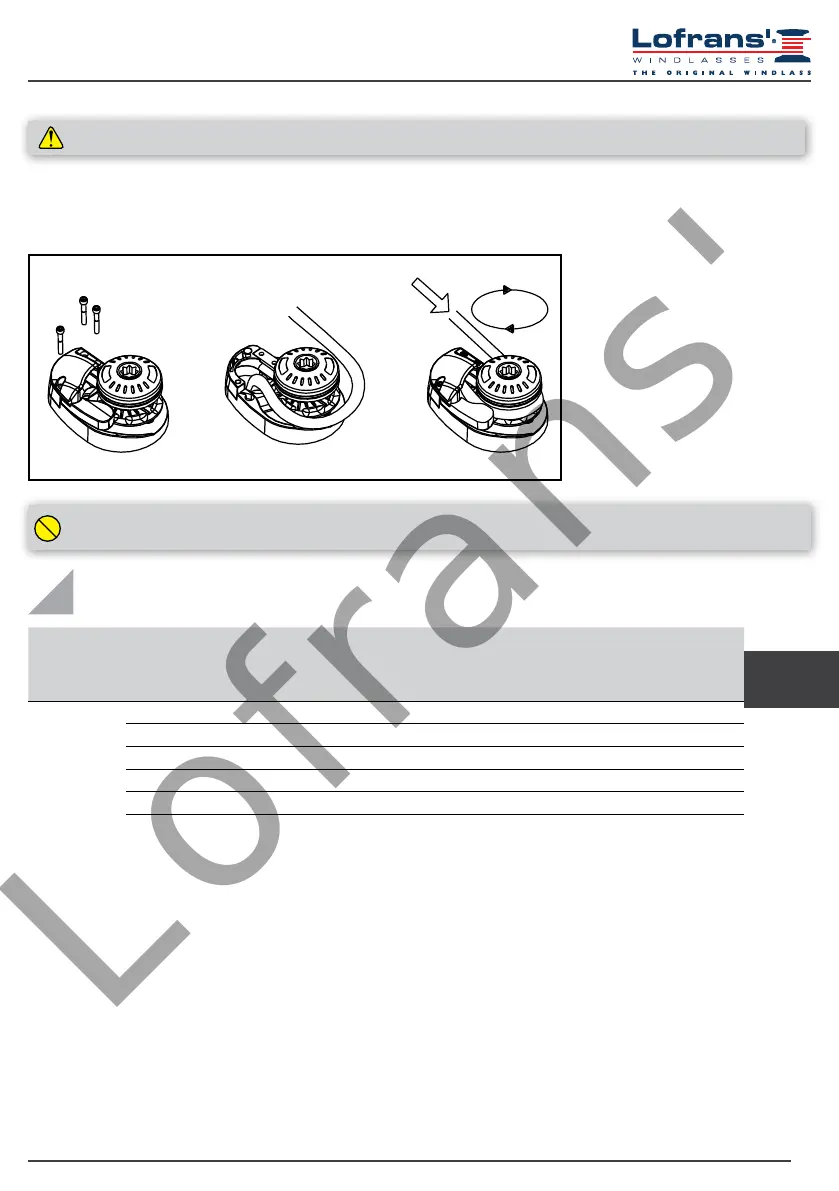

Um ein Verwickeln der Kette zu vermeiden, immer einen Gelenkpunkt zwischen Kette und Anker einsetzen.
3.9 Einsetzen der Kette
Um Leistung und Zuverlässigkeit zu garantieren, wird empfohlen, eine mit dem Maß kalibrierte Kette zu verwenden, die den Maßen der
Kettennuss aus dem Lieferumfang entspricht.
4.1 Querschnitt der Stromkabel
Um maximale Leistungswerte von der Ankerwinde zu erhalten und die elektrische Anlage zu schützen, ist es von grundlegender
Bedeutung, dass die Ankerwinde mit Kabeln mit ausreichendem Querschnitt (siehe Angaben in der Tabelle) verkabelt wird.
4.2 Relaisbox (Control-Box)
An einem trockenen Ort in der Nähe der Ankerwinde anbringen.
4.3 Sicherungsautomat
Die vom Unternehmen Lofrans’ empfohlenen Sicherungsautomaten haben eine Auslösekurve und keinen einfachen Typenschild-Wert.
Die für jedes Modell ausgewählten Schalter garantieren den richtigen Betrieb der Anlage.
4.4 Fernbedienungs-Schalttafel
Die Fernbedienungs-Schalttafel muss einer bequemen Position (wie Brücke, Ruder oder Cockpit) montiert werden, so dass der
Bediener die Ankerwinde während des Manövers sehen kann. Die Fernbedienungs-Schalttafel so montieren und abdichten, dass sich
die Anschlüsse an einem trockenen Ort benden.
1. Die beiden Befestigungsschrauben
abschrauben und die
Abdeckungshaube abnehmen.
2. Die Kette in die Durchführungsöffnung
einsetzen und an einem sicheren
Punkt befestigen.
3. Die Abdeckungshaube wieder
anbringen und die beiden
Befestigungsschrauben festschrauben.
4. Die Kette um die Kettennuss wickeln.
5. Die gesamte Kette mit Hilfe des
Motors einholen. Darauf achten,
dass die Kette gut ausgerichtet in die
Kettennuss eintritt.
4 ELEKTRISCHE ANLAGE
Model
Motor Power
(W)
Voltage (V)
Contactor
(A)
Cable sizing according length of cable
(positive + negative)
0-15 m 0-50 ft 15-25 m 50-75 ft
X1/X1 Alu
500 12 16 mm
2
6 AWG 25 mm
2
4 AWG
500 24 10 mm
2
8 AWG 10 mm
2
8 AWG
800 12 16 mm
2
6 AWG 25 mm
2
4 AWG
800 24 10 mm
2
8 AWG 10 mm
2
8 AWG
1000 12 25 mm
2
4 AWG 35 mm
2
0 AWG
1000 24 16 mm
2
6 AWG 25 mm
2
4 AWG
ACHTUNG! Vor jeglichen Arbeiten immer die Stromversorgung zur Ankerwinde unterbrechen.
