Toujours insérer une articulation entre la chaîne et l’ancre pour éviter un effet spiralé de la chaîne.
3.9 Insertion de la chaîne
Pour garantir les performances et la abilité, il est recommandé d’utiliser une chaîne calibrée, de la dimension du barbotin fourni.
4.1 Section des câbles électriques
Pour obtenir le meilleur rendement du guindeau et préserver le circuit électrique il est essentiel que le guindeau soit câblé avec des
câbles d’une section sufsante, comme montré dans le tableau.
4.2 Solénoïdes (Control Box)
Placer dans un endroit sec, près du treuil.
4.3 Disjoncteur
Les disjoncteurs conseillés par Lofrans’ ont une courbe d’intervention et pas une simple valeur d’étiquette. Les interrupteurs sélectionnés
pour chaque modèle garantissent le bon fonctionnement du système.
4.4 Panneau de commande à distance
Le panneau de commande à distance doit être monté dans un endroit pratique (le pont, le gouvernail ou le cockpit), de façon à ce que
l’opérateur puisse voir le treuil durant la manoeuvre. Monter et sceller le panneau de sorte que les extrémités des câbles se trouvent
en lieu sec.

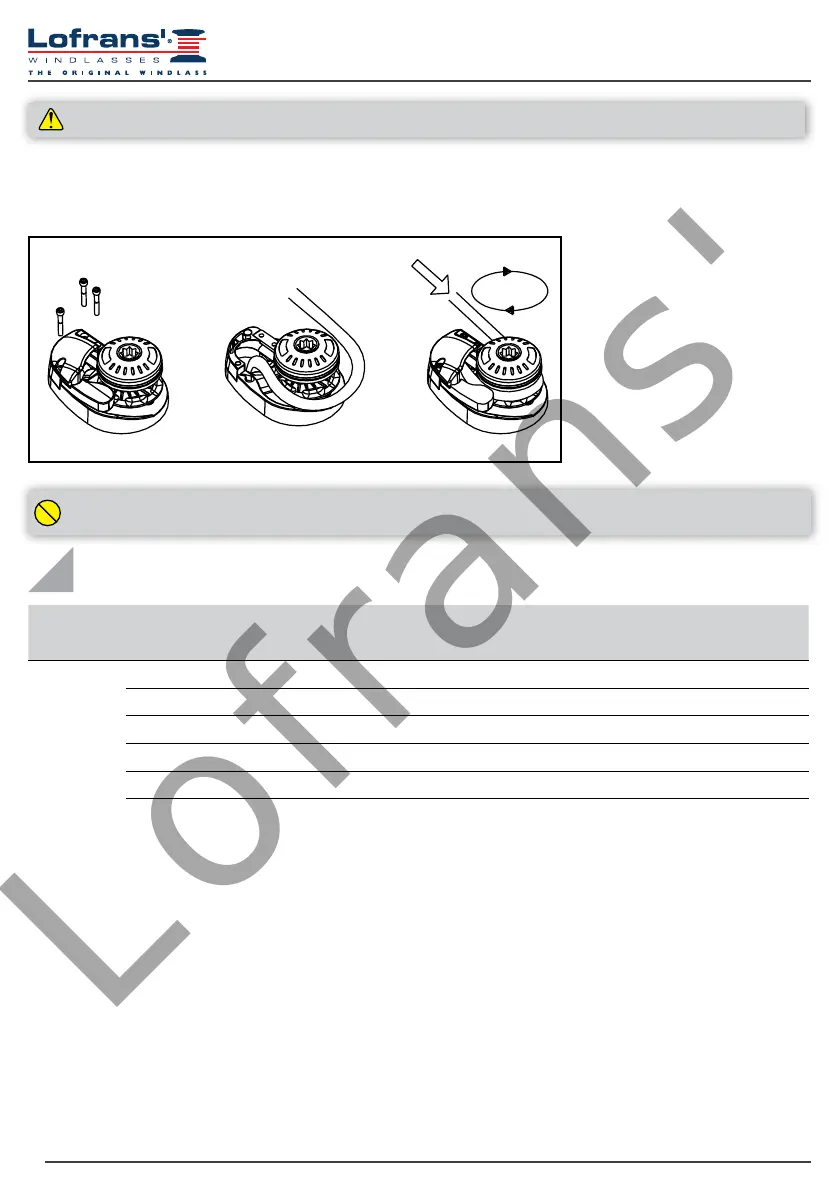

1. Retirer le couvercle la recouvrant en
dévissant les deux vis de retenue.
2. Introduire la chaîne dans le trou de
passage et xer à un point sûr.
3. Replacer le couvercle en vissant les
vis de xation.
4. Enrouler la chaîne sur le barbotin.
5. Récupérer toute la chaîne en
utilisant le moteur. Veiller à ce que
la chaîne s’enroule de façon linéaire
dans le barbotin.
4 INSTALLATION ELECTRIQUE
Model
Motor Power
(W)
Voltage (V)
Contactor
(A)
Cable sizing according length of cable (positive + negative)
0-15 m 0-50 ft 15-25 m 50-75 ft
X1/X1 Alu
500 12 16 mm
2
6 AWG 25 mm
2
4 AWG
500 24 10 mm
2
8 AWG 10 mm
2
8 AWG
800 12 16 mm
2
6 AWG 25 mm
2
4 AWG
800 24 10 mm
2
8 AWG 10 mm
2
8 AWG
1000 12 25 mm
2
4 AWG 35 mm
2
0 AWG
1000 24 16 mm
2
6 AWG 25 mm
2
4 AWG
ATTENTION! Il faut toujours couper l’alimentation électrique au guindeau avant de procéder à une quelconque opération
