Lofrans X1 - Espesor de la Cubierta; Montaje Bajo Cubierta; Montaje en Cubierta; Prevención de la Electrólisis

81
www.lofrans.com
3.5 Prevención de la electrólisis
Para los barcos en aluminio es esencial que el molinete esté aislado del puente por medio de una junta no conductiva (no presente en
el paquete). Es importante, además, que también el ancla y la cadena estén aisladas del casco, incluidos chain locker y sistemas de
sujeción
3.6 Espesor de la cubierta
La zona de la cubierta donde se monta el cabestrante debe ser sólida y resistente
para poder soportar las solicitaciones debidas a la recuperación del ancla. Los
prisioneros de fábrica permiten un rango de espesor admisible de la cubierta de
18 a 30 mm. Bajo pedido, para espesores de cubierta diferentes (mínimo grosor
cubierta es 10mm).

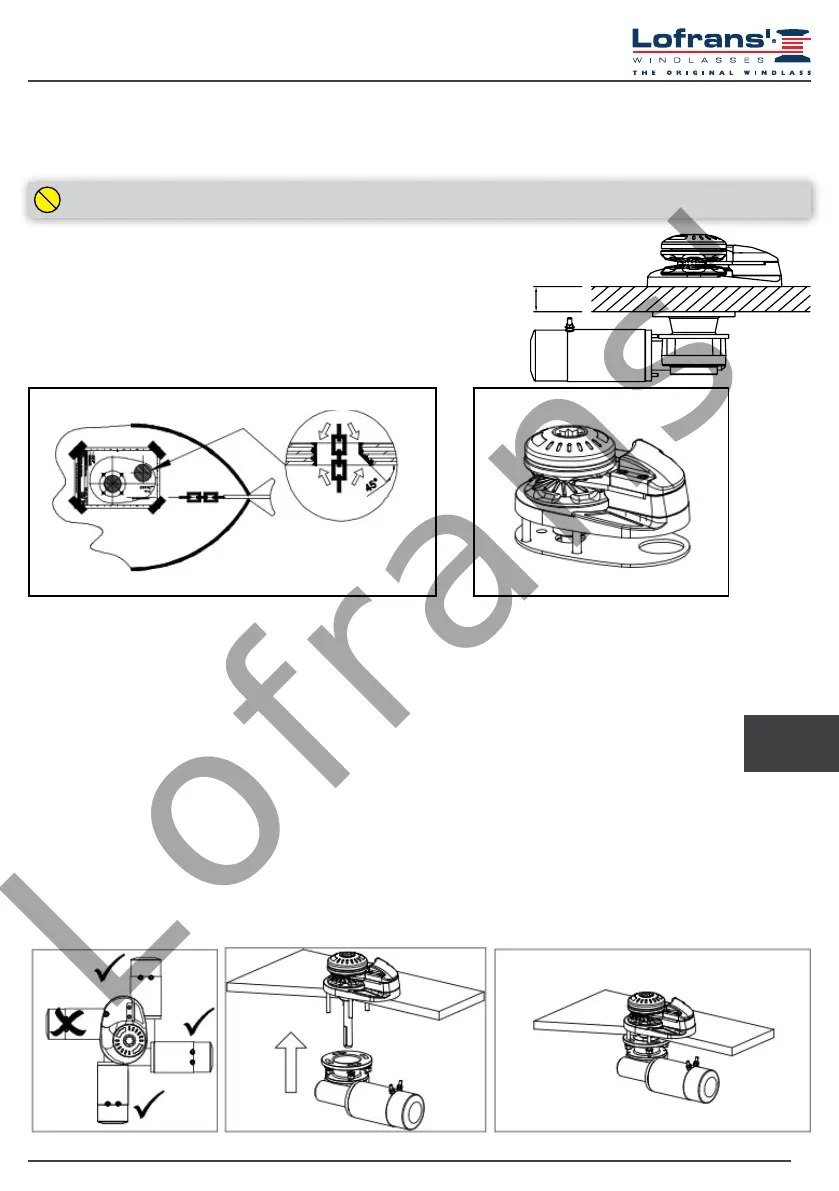

3.7 Montaje en cubierta
3.8 Montaje bajo cubierta
1. Coloque con cuidado la plantilla deperforación en el puente,
asegurándose de la alineación correcta con la roda de proa.
2. Marque y perfore como indicado en la gura. Deje vivas las aristas de
los oricios, mientras que la parte del borde del oricio de la cadena en
dirección de la proa debe ser lijada con un ángulo de 45°.
3. Limpiar e lugar la junta suministrada
4. Coloque con cuidado la parte superior del molinete en la cubierta.
1. Glubricar el eje principal
2. unir el reductor a la parte superior alineando el motor lejos del agujero para la cadena.
3. Atornillar las arandelas y las tuercas a los prisioneros apretándolos en modo adecuado.
4. Conectar los cables provenientes de la batería al motor eléctrico siguiendo las indicaciones del esquema eléctrico.
5. El instalador es responsable de proteger adecuadamente el motor y los componentes eléctricos (como la caja de control) del contacto
directo con el agua. Los daños en los componentes eléctricos debidos a la entrada de agua anularán la garantía.
Nota:
Se aconseja sellar la base del molinete a la cubierta
con cola silicónica. No utilice una cola permanente
para jar la base del molinete al puente ya que eso
haría difícil su remoción en caso de mantenimiento o
intervención.
Sin estas precauciones el fenómeno de la electrólisis provocará una rápida corrosión del molinete.
18-30mm
0.7 -1.2”
Deck thickness:
18-30mm / 0.7-1.2”
4
1 2
3
ES
