5 BEDIENUNG DER ANKERWINDE
Bei der Bedienung der Ankerwinde niemals von einer Richtung direkt auf die andere umschalten, sondern abwarten, dass die
Ankerwinde anhält, bevor der Steuerbefehl für die andere Richtung gegeben wird.
5.1 Den Anker fallen lassen
Der Anker kann elektrisch oder durch Schwerkraft fallen gelassen werden.
5.1.1 Den Anker elektrisch fallen lassen
1. Sicherstellen, dass die Kupplung gezogen. Alle Ketten-Sperrvorrichtungen öffnen.
2. Den Schutzschalter einschalten.
3. Die Taste DOWN an der Ihnen zur Verfügung stehenden Steuerung drücken. Auf diese Weise kann das Ablassen und das
regelmäßige Abwickeln der Kette perfekt kontrolliert ùwerden.
4. Ist die Kette abgelassen worden, ùden Schutzschalter ausschalten.
5. Die Ketten-Sperrvorrichtungen schließen.
W S
8 - A2
3 - A1
ROCKER SWITCH TYPE C

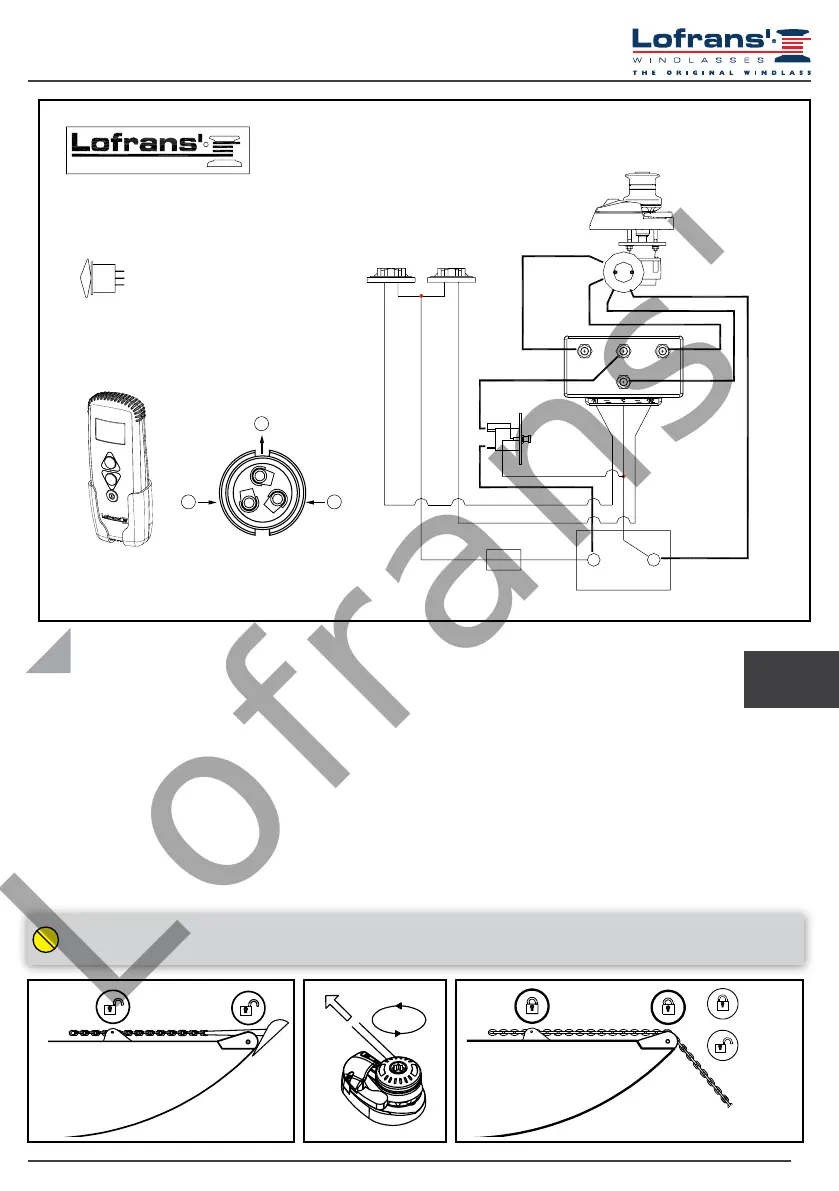

WIRING DIAGRAM CODE : E0015-A
