42
X1 - X1 ALU
3 INSTALLATION

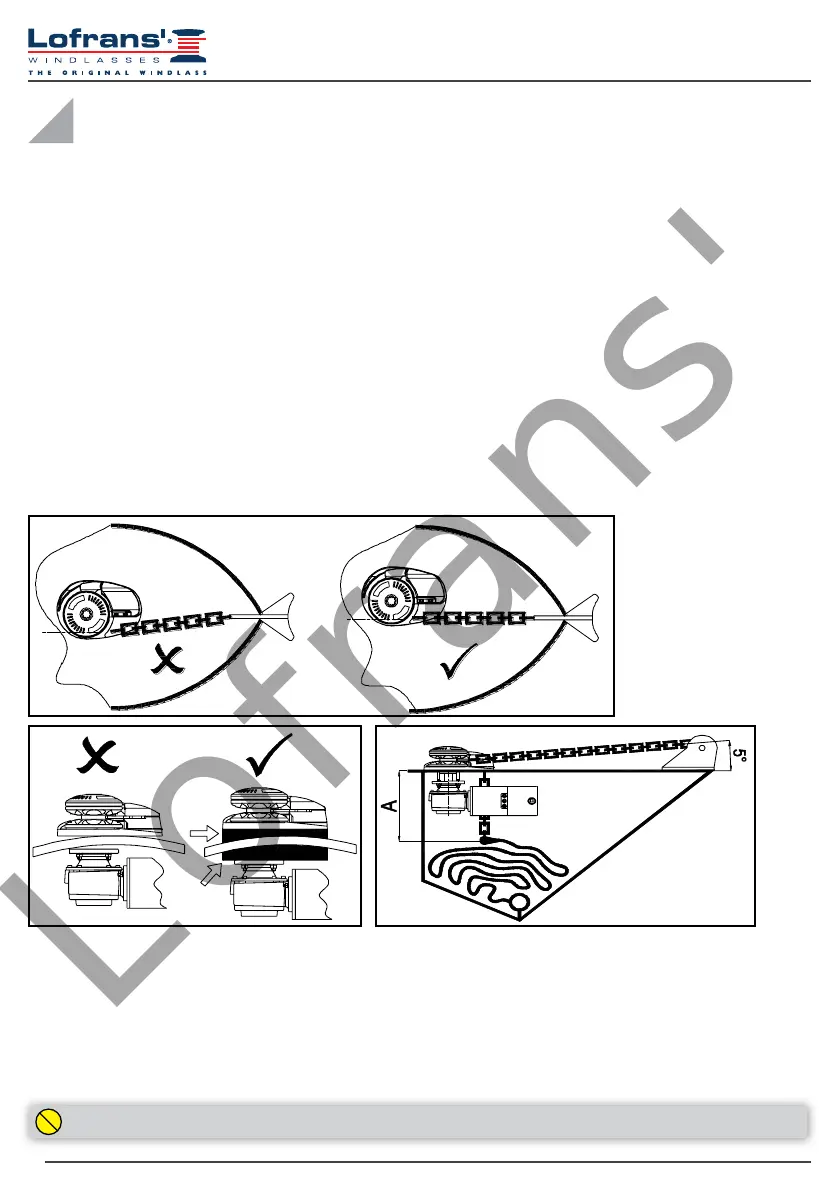

1. Alignement dans l’axe du gaillard: l’alignement précis du guindeau sur le gaillard est indispensable pour obtenir un
onctionnement correct.
2. Le parallélisme entre les plans du plancher doit être garanti; si ce n’est pas le cas, compenser la différence de façon opportune.
3. Profondeur du coffre: une fois la chaîne complètement levée et sa chute dans le coffre, on doit avoir un minimum de 300 mm
entre la partie inférieure du pont et le sommet de l’amas de la chaîne.
4. Hauteur du gaillard: il doit pouvoir garantir une inclinaison de la chaîne inférieure à 5 degrés.
3.1 Contenu de l’emballage
Outre ce manuel, l’emballage contient:
3.2 Outillage nécessaire à l’installation
3.3 Accessoires conseillés
Utiliser exclusivement les accessoires et les pièces détachées originales Lofrans’, conçues et fabriquées de façon à garantir les
performances, la longévité et la validité de la garantie. Pour de plus amples informations sur les pièces détachées disponibles, s’adresser
au revendeur local ou visiter le site www.Lofrans’.com.
3.4 Conditions générales requises pour l’installation
Pour que le guindeau fonctionne correctement, celui-ci doit être installé de façon à remplir les conditions suivantes:
un guindeau avec son motoréducteur
Un boitier de télérupteurs/téléinverseurs
Joint pour la base
Perceuse
Foret de 10 mm pour bois et acier
2
3
4
1
Si ces conditions ne sont pas remplies le guindeau ne pourra fonctionner correctement.
Gabarit de perçage
Levier
Visserie
Foret creux de 50 mm de diamètre (modèle de pont page 39)
Clés à six pans de 10 mm, 13 mm et 17 mm
