Inserire sempre uno snodo tra catena e ancora per evitare lo spiralarsi della catena stessa.
IT
3.9 Inserimento catena
Per garantire prestazioni e afdabilità, si raccomanda l’utilizzo di catena calibrata della misura corrispondente al barbotin in dotazione.
4.1 Sezione dei cavi elettrici
Per ottenere le massime prestazioni dal salpa ancora e salvaguardare l’impianto elettrico, è essenziale che il salpa ancora sia cablato
con cavi di sufciente sezione come suggerito in tabella.
4.2 Solenoidi (Control Box)
Collocare in un luogo asciutto vicino al verricello.
4.3 Circuit breaker
I circuit breaker consigliati da Lofrans’ hanno una curva di intervento e non un semplice valore di targa. Gli interruttori selezionati per ogni
modello garantiscono il corretto funzionamento del sistema.
4.4 Pannello di controllo remoto
Il pannello di controllo remoto deve essere montato in una posizione comoda (come ponte, timone o pozzetto), in modo che l’operatore
possa vedere il verricello durante la manovra. Montare e sigillare il pannello in modo che i terminali risultino in un luogo asciutto.

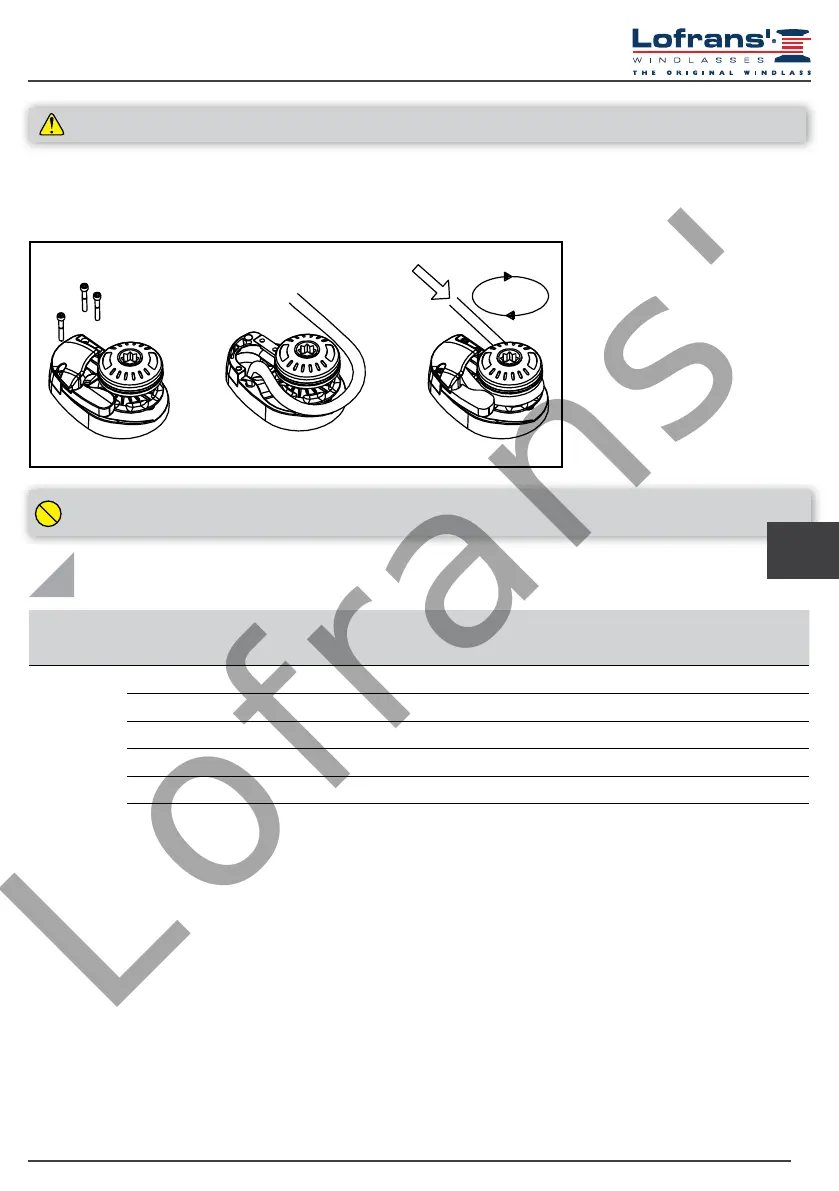

1. Rimuovere la cufa di copertura
svitando le due viti di tenuta.
2. Inserire la catena nel foro del
passaggio e ssare ad un punto
sicuro.
3. Riposizionare la cufa avvitando le
viti di ssaggio.
4. Avvolgere la catena sul barbotin.
5. Recuperare tutta la catena
utilizzando il motore, avendo cura
che la catena entri ben allineata nel
barbotin.
4 IMPIANTO ELETTRICO
Model
Motor Power
(W)
Voltage (V)
Contactor
(A)
Cable sizing according length of cable (positive + negative)
0-15 m 0-50 ft 15-25 m 50-75 ft
X1/X1 Alu
500 12 16 mm
2
6 AWG 25 mm
2
4 AWG
500 24 10 mm
2
8 AWG 10 mm
2
8 AWG
800 12 16 mm
2
6 AWG 25 mm
2
4 AWG
800 24 10 mm
2
8 AWG 10 mm
2
8 AWG
1000 12 25 mm
2
4 AWG 35 mm
2
0 AWG
1000 24 16 mm
2
6 AWG 25 mm
2
4 AWG
ATTENZIONE! Togliere sempre l’alimentazione elettrica al salpa ancora prima di eseguire qualunque operazione.
