Introduzca siempre una articulación entre la cadena y el ancla para evitar el espiralado de la cadena.
3.9 Introducción de la cadena
Para asegurar buenas prestaciones y abilidad, se recomienda el uso de una cadena calibrada de la medida correspondiente al
barbotén in dotación.
4.1 Sección de los cables eléctricos
Para obtener las máximas prestaciones del molinete y proteger la instalación eléctrica, es esencial que el molinete esté cableado con
cables de sección suciente, como se sugiere en la tabla.
4.2 Solenoides (Control Box)
Place it in a dry place near the capstan.
4.3 Circuit breaker
Los “circuit breaker” aconsejados por Lofrans’ tienen una curva de intervención, en vez de un simple valor nominal. Los interruptores
seleccionados para cada modelo aseguran el funcionamiento correcto del sistema.
4.4 Panel de mandos a distancia
El panel de mandos a distancia se debe montar en una posición cómoda (como el puente, el timón o el pozo), para que el operador
pueda ver el cabestrante durante la maniobra. Monte y selle el panel de modo que los bornes estén en un lugar seco.

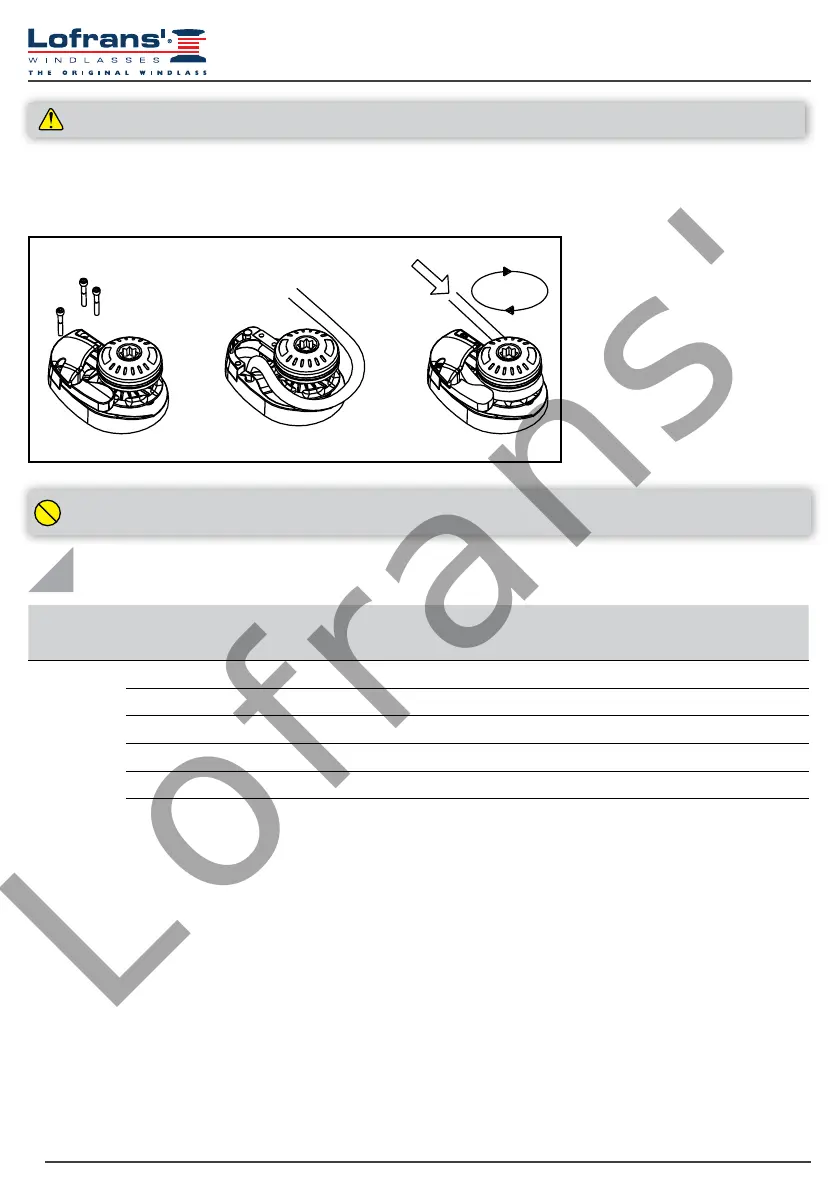

1. Quite el cárter de cobertura
desenroscando los dos tornillos de
jación.
2. Introduzca la cadena en el agujero
de paso y sujétela a un punto
seguro.
3. Vuelva a colocar el cárter enroscando
los tornillos de jación.
4. Enrolle la cadena en el barbotén.
5. Recupere toda la cadena utilizando
el motor, cuidando que la cadena
entre bien alineada en el barbotén.
4 SISTEMA ELECTRICO
Model
Motor Power
(W)
Voltage (V)
Contactor
(A)
Cable sizing according length of cable (positive + negative)
0-15 m 0-50 ft 15-25 m 50-75 ft
X1/X1 Alu
500 12 16 mm
2
6 AWG 25 mm
2
4 AWG
500 24 10 mm
2
8 AWG 10 mm
2
8 AWG
800 12 16 mm
2
6 AWG 25 mm
2
4 AWG
800 24 10 mm
2
8 AWG 10 mm
2
8 AWG
1000 12 25 mm
2
4 AWG 35 mm
2
0 AWG
1000 24 16 mm
2
6 AWG 25 mm
2
4 AWG
¡ATENCIÓN! Quite siempre la alimentación eléctrica al molinete antes de efectuar cualquier operación.
