Bedienungsanleitung
10

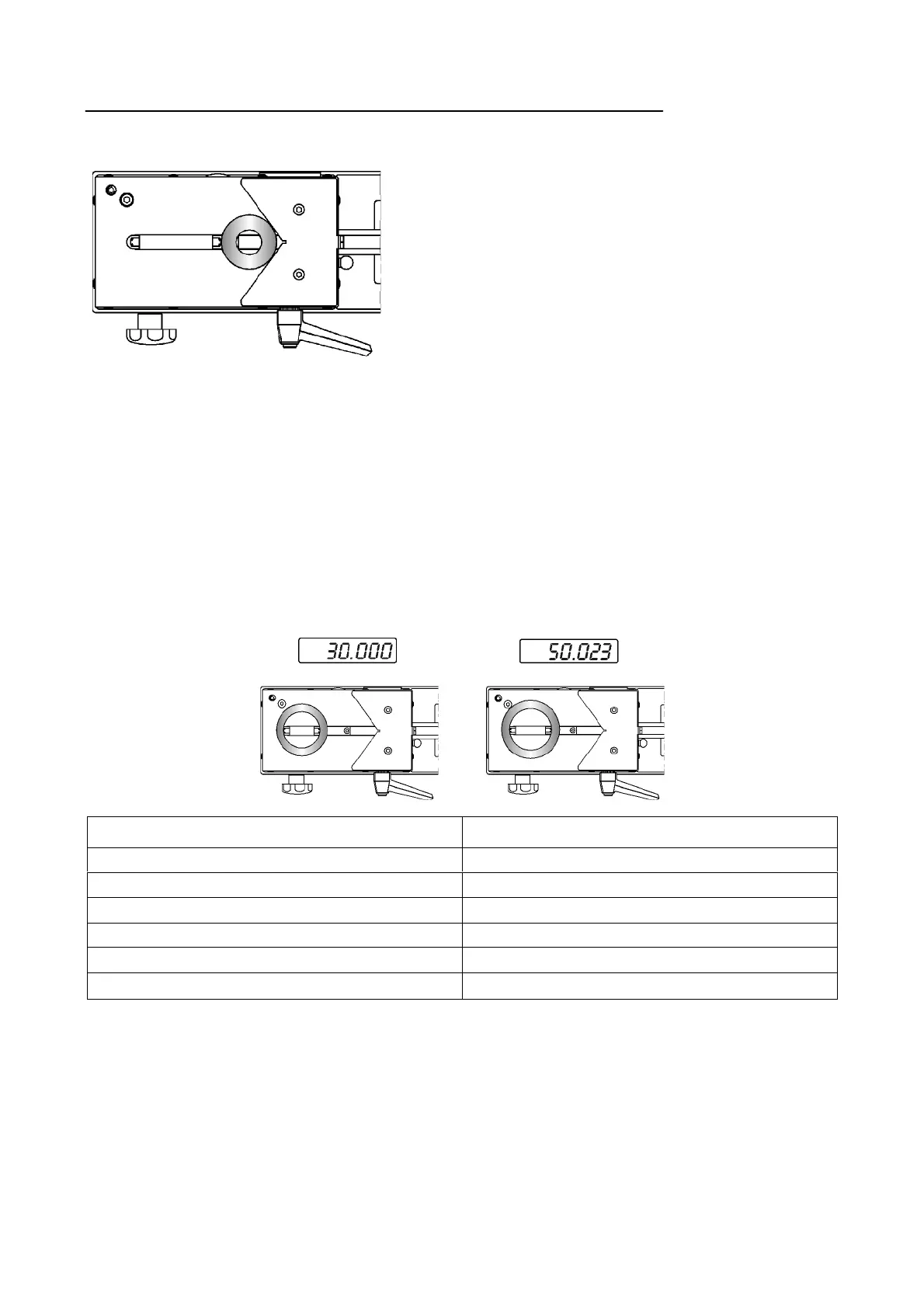

4.2.4 Rundlauf-/ Rundheitsmessung
1. Prism a (Nr. 27766019) auf dem Auflagetisch
montieren.
2. Prüfling einlegen.
3. Meßeinsätze anlegen.
4. DIF-Taste drücken.
5. Welle langsam drehen. In der Anzeige erscheint
die maximale Rundlaufabweichung. Das Meß-
ergebnis wird als Betrag ohne Vorzeichen
ausgegeben.
4 . 3 I n n e n m e s s u n g
Beispiel: Messung Innen-Ø eines Ringes. Maß des Einstellringes: 30mm; Maß des Prüflings: ca. 50mm
Die Innenmessung ist im UMG-Betrieb automatisch Kanal 2 zugeordnet. Deshalb mit der CHA-Taste auf
Kanal 2 umschalten (MAX- und Preset-Taste leuchten).
4.3.1 Preset- und Nennmaßeingabe
Vorgehensweise Bemerkung
1. MEN-Taste betätigen. Anzeige: Funktionen CHA 1
2. Mit Pfeil auf/ab auf
"
Funktionen CHA 2" stellen.
3. ENT-Taste betätigen. Anzeige: Funktionen CHA 2 Preset ±0.0000
4. Preset eingeben. Innendurchmesser des Einstellringes: 30mm
5. Mit ENT-Taste bestätigen. Anzeige: Funktionen CHA 2 Nennmaß ±0.0000
6. MEN-Taste betätigen. Rückkehr zum Hauptmenü
