Bedienungsanleitung
4 7 0 0 0 0 1 8 0 2 . 6 .
1 Verwendungszweck
Das LINEAR 100 ist ein hochgenaues Einachs-Längenmeßgerät mit einem integrierten, optoelektronischen,
inkrementalen Meßsystem. Das Gerät ist für genaue Prüfungen von kleinen Drehteilen konzipiert. Es
ermöglicht mit einer Anzeigeelektronik effektive und zeitsparende Au ßen- und Innenmessungen wie z.B.:
Einstich--Vermessung außen und innen
Planlauf in Kombination mit einem Taster oder einer Meßuhr
Rundlaufmessungen von Au ßen- zu Innen-
Außengewindemessungen nach Drei-Draht-Methode
2 Aufstellen, Transport
2 . 1 A u f s t e l e n
1. Gerät vorsichtig aus der Verpackung heben.
2. Stellfüße mit Sechskantschlüssel so verstellen, daß das LINEAR 100 auf den Füßen A, B, C steht.
3. Die beiden Füße D und E so stellen, daß sie knapp über der Stellfläche liegen. Diese beiden Füße dienen
lediglich dazu, die Kippsicherheit des Gerätes zu erhöhen.
4 . Anzeigeeinheit anschließen.
2 . 2 T r a n s p o r t
Für den Transport Originalverpackung verwenden, oder eine stabile, gut gepolsterte Kiste UMG gegen
Verrutschen sichern!

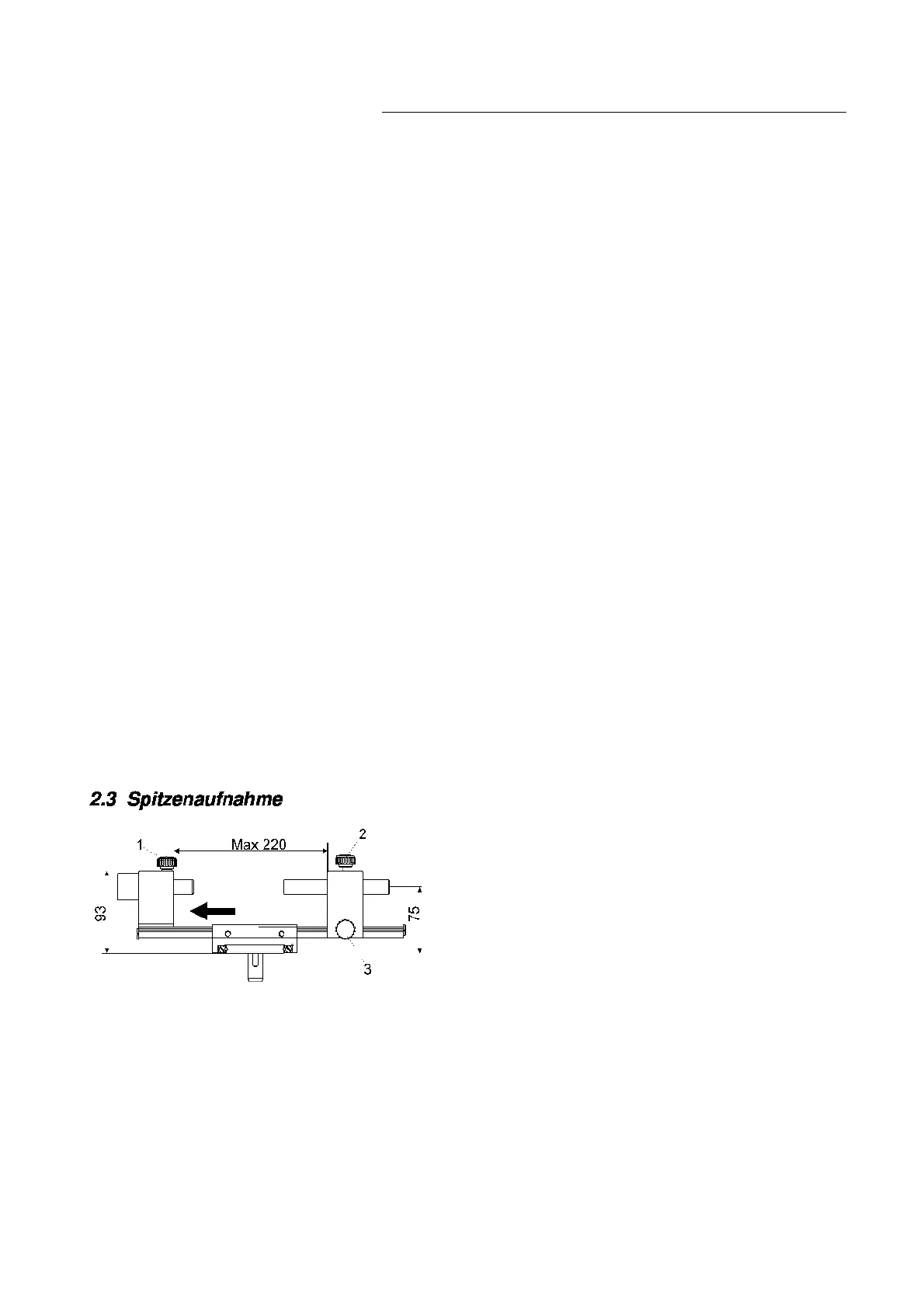

Verstellknopf für gefederte Pinole
Verstellknopf für Pinole
Verstellknopf für Spitzenbock
