12
7 Technische Daten
Genauigkeit des Meßsystems (.7+L/1000) um (L in mm)
Meßkraft 1 1N
Meßkraft 2 3N
Verfahrweg 50mm
Meßbereich Au ßenmessung 100mm
Meßbereich Innenmessung 6 - 50mm
Höhenverstellung Auflagetisch für Au ßenmessung 40mm
Höhenverstellung Auflagetisch für Innenmessung 20mm
Gesamtlänge 420mm
Gesamtbreite ohne Spitzenaufnahme 130mm
Gesamthöhe 130mm
Gewicht ohne Spitzenaufnahme ca. 15Kg
Spitzenaufnahme
Spannbereich zwischen Spitzen 180mm
Spitzenhöhe 45mm

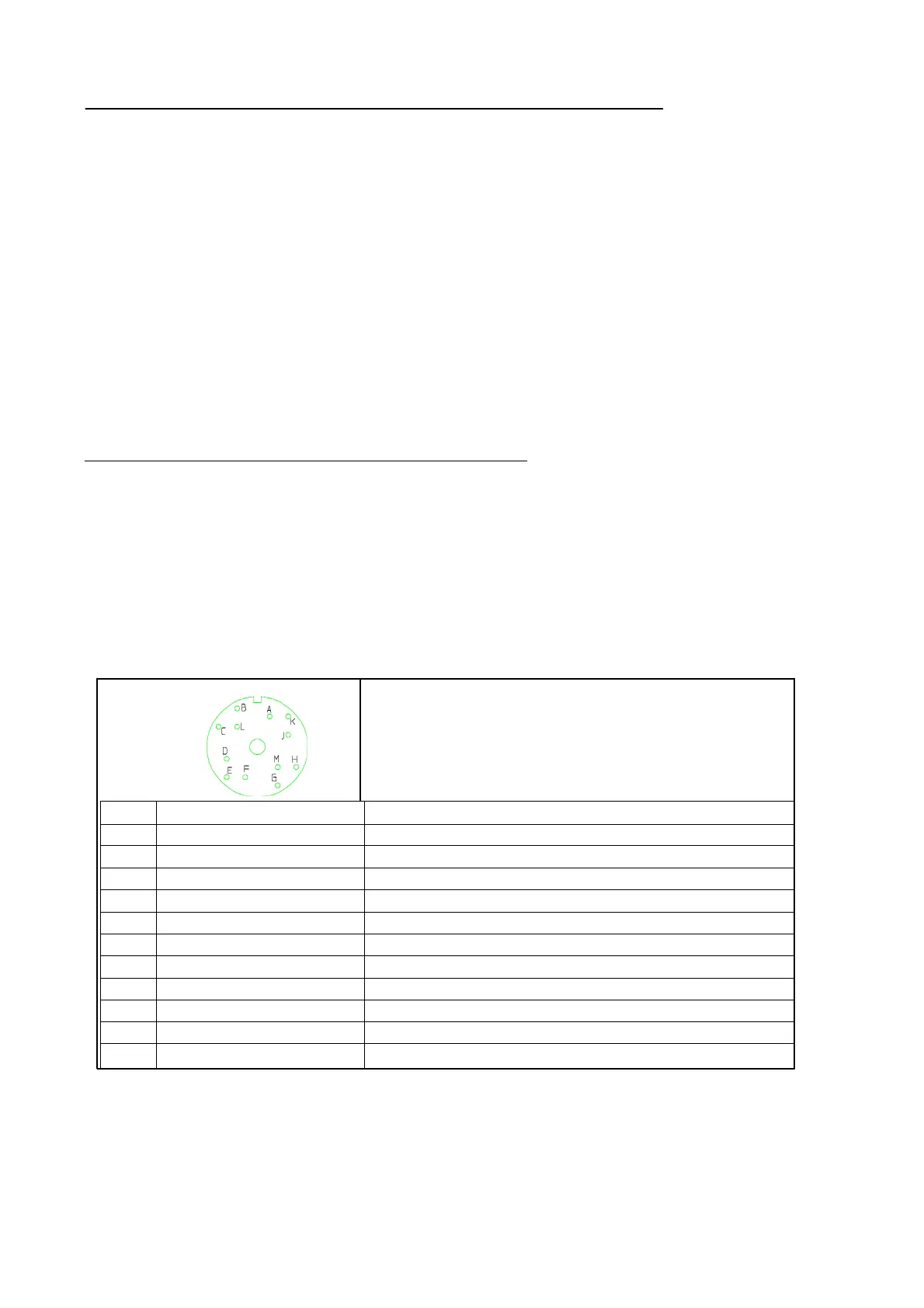

8 Schnittstellenbeschreibung
P i n b e l e g u n g
* Die Abschirmung der Signalleitung des Gebers wird zusätzlich zu PIN J über das Steckergehäuse mit dem
Gehäuse der Auswerteelektronik verbunden.
Bei Gebern mit getrenntem Innen- und Außenschirm wird der Innenschirm über Pin J auf GND geführt, der
Außenschirm über die Steckergehäuse mit dem Gerätegehäuse verbunden.
HELIOS-
System
Steckerformen - Ansicht: von außen auf das Gerät gesehen.
A grün s1/ Erstes Gebersignal invertiert
B gelb s1 Erstes Gebersignal nicht invertiert
C grau s2 Zweites Gebersignal nicht invertiert
D rosa s2/ Zweites Gebersignal invertiert
E braun 5 V (60 mA)Versorgungsspannung
F weiß GND Bezugspotential
G grau/rosa reserviert für Digitaleingang
H violett reserviert für Digitaleingang
J rot/blau Schirm
*
K blau reserviert für Digitalausgang
L rot reserviert für Referenzmarke
M schwarz
-
