Instructions d
’
utilisation
24

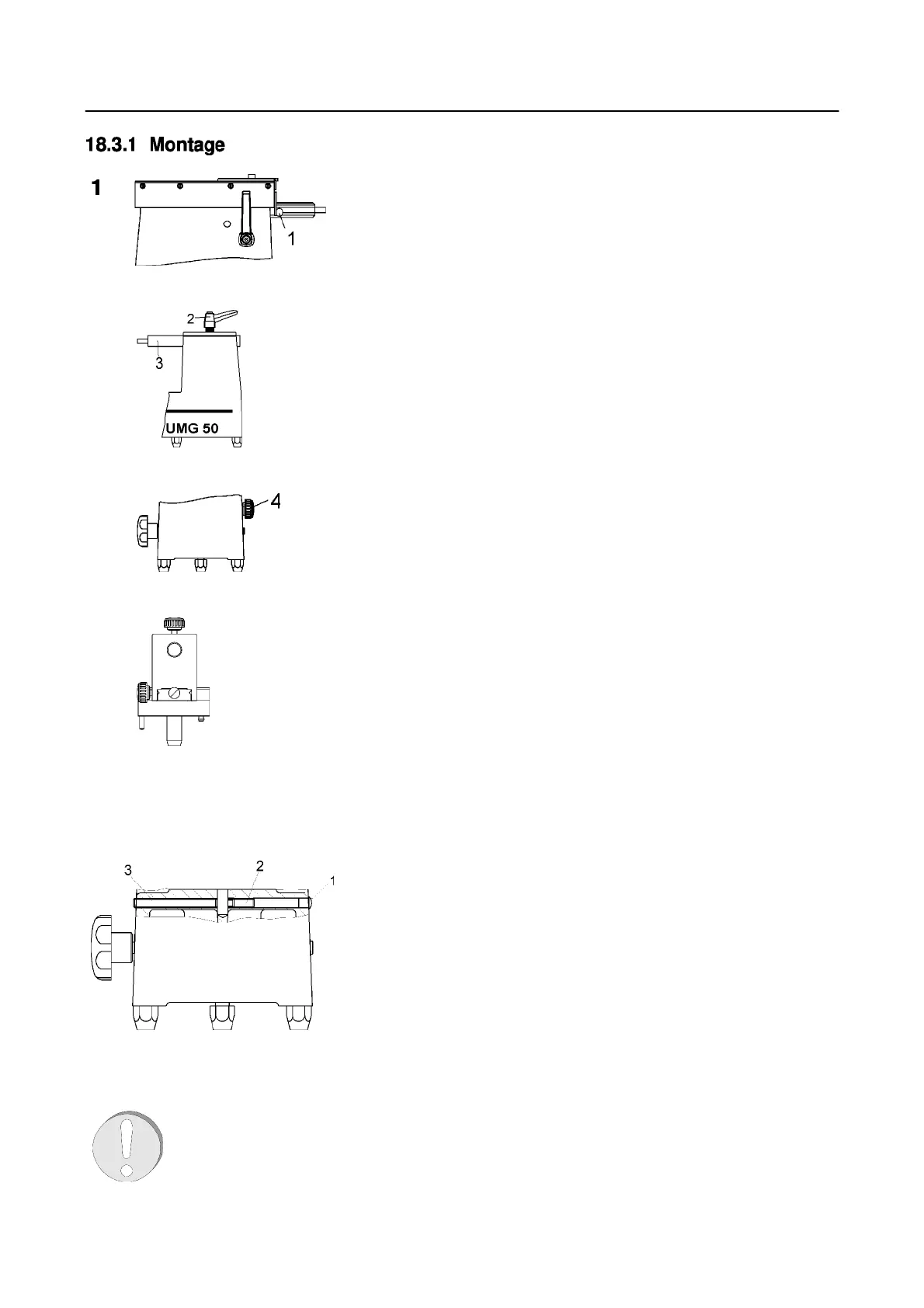

Bloquer le fourreau de mesure à l
’
aide du levier de
blocage (1).
2
Desserrer le levier de blocage (2) et repousser le
contre-fourreau (3) sur la droite.
3
Desserrer le blocage de la table (4) et déposer la
table.
4
Mettre en place le support de pointe avec
précautions, de façon à ce que les trois goupilles
entrent dans les trous.
18.3.2 Alignement du support de pointe
1. Monter un arbre de 15 mm de diamètre environ.
2. Régler l
’
effort de mesure 2.
3. Mettre en place les inserts de mesure.
4. Déposer le capuchon de recouvrement (1).
5. En actionnant la vis de réglage (2), rechercher la
valeur minimum.
6. Le support de pointe est maintenant
perpendiculaire à l
’
axe de mesure.
7. Bloquer à l
’
aide de la vis de blocage (3).
8. Remettre en place le capuchon de recouvrement
Pour déposer le support de pointe, ne desserrer que la vis de blocage (3). De cette façon, le
réglage demeurera pour un prochain montage. Procéder à un contrôle à l
’
occasion!
