Bedienungsanleitung
7

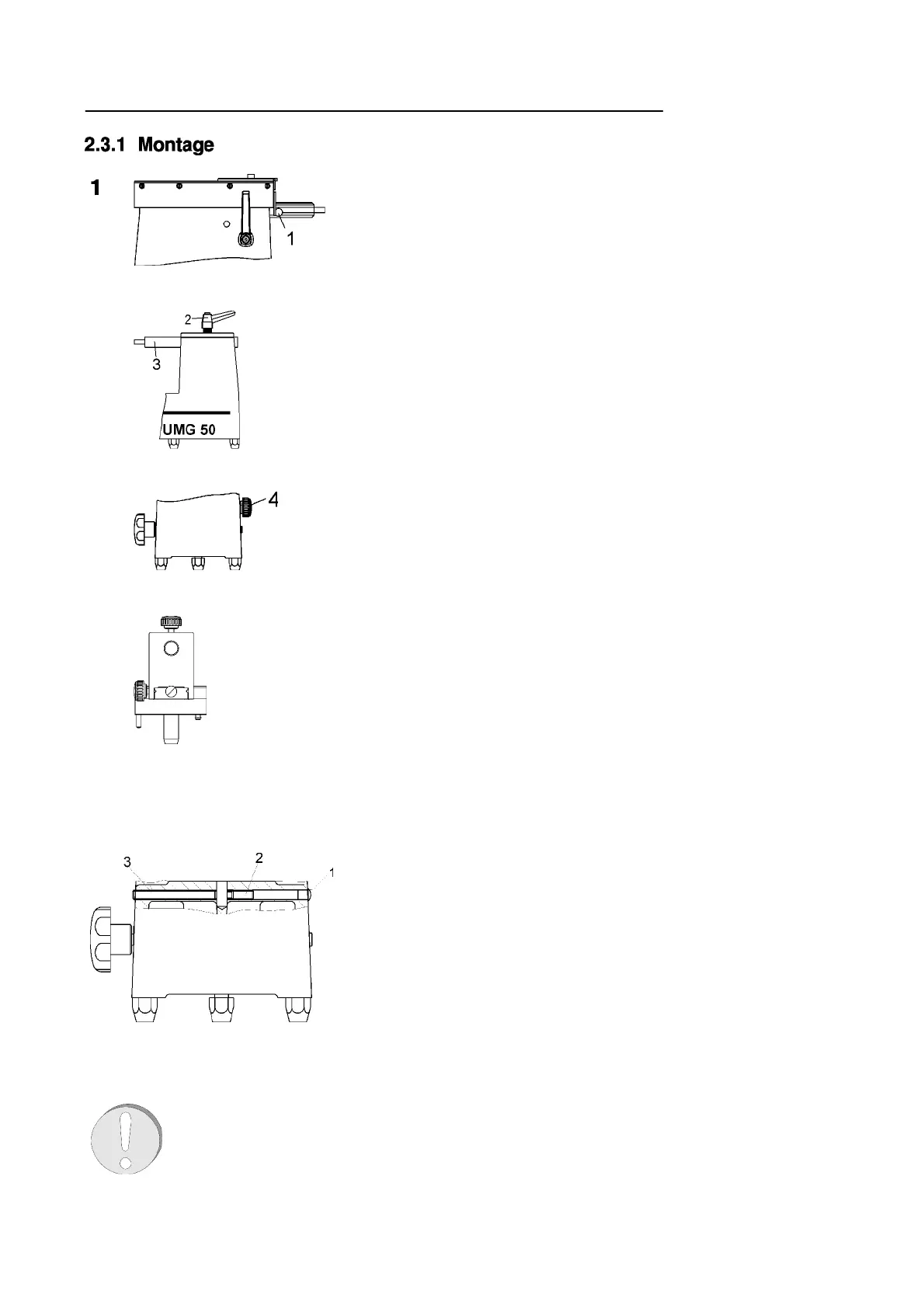

Meßpinole mit Feststellhebel (1) arretieren.
2.3.2 Ausrichten der Spitzenaufnahme
1. Welle mit ca. 15mm Durchmesser einspannen.
2. Meßkraft 2 einstellen.
3. Meßeinsätze anlegen.
4. Abdeckkappe (1) entfernen.
5. Durch Verstellen der Justierschraube (2) Minim
umwert suchen (siehe Anzeige). Die
Spitzenaufnahme steht jetzt rechtwinklig zur Me
ßachse.
6. Mit Feststellschraube (3) klemmen.
7. Abdeckkappe wieder aufstecken.
Zum Entfernen der Spitzenaufnahme nur Feststelschraube (3) lösen. Für eine
nächste Montage bleibt s o die Justierung erhalten. Gelegentlich kontrolieren.
2
Klemmhebel (2) lösen und Gegenpinole (3) nach
rechts schieben.
3
Tischklemmung (4) lösen und Tisch entfernen.
4
Spitzenaufnahme vorsichtig aufsetzen, so daß die
drei Stifte in die Löcher passen.
