Bedienungsanleitung
8

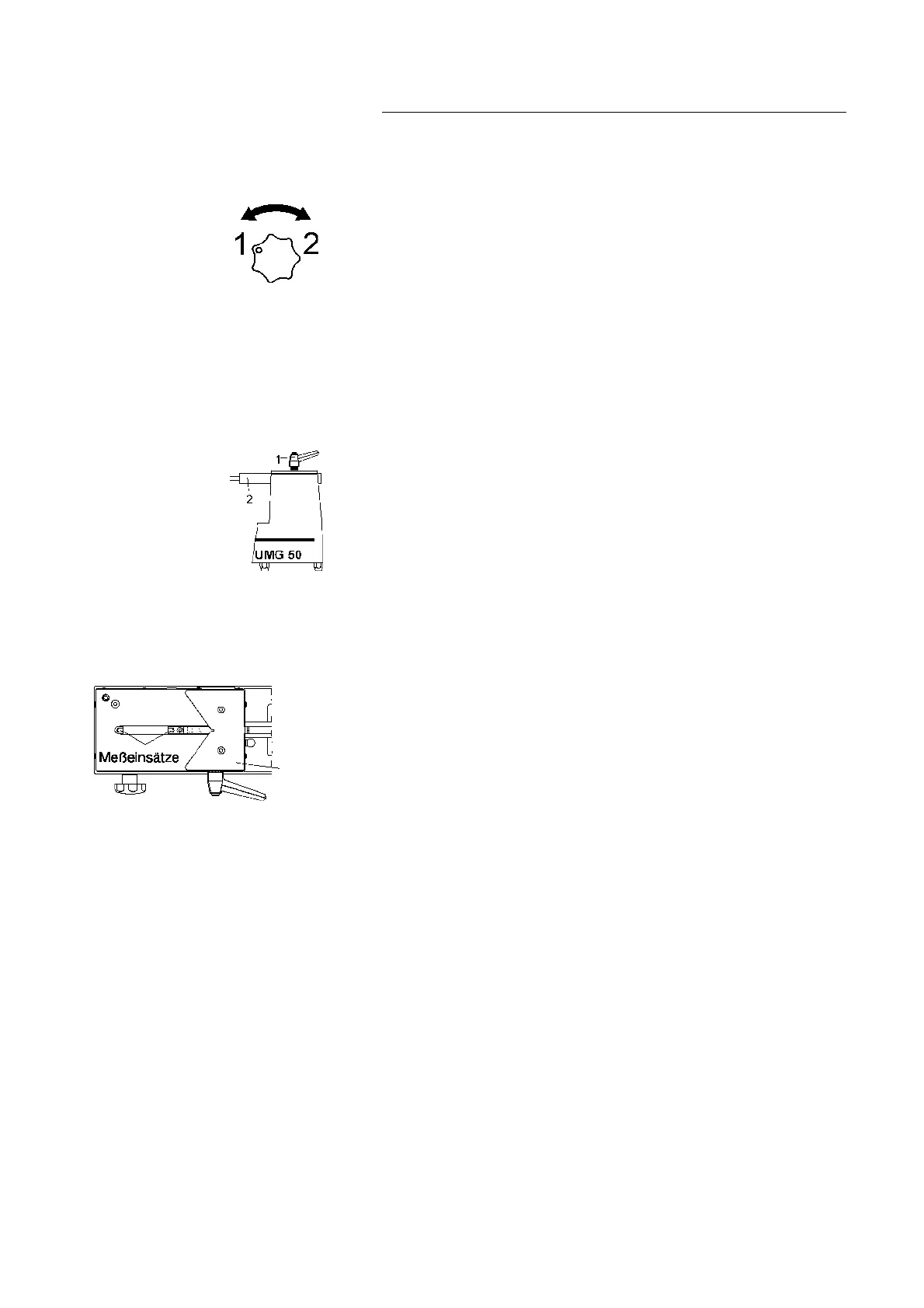

3 Messen
3.1 Einstelen der Meßkraft
1. Sterngriff drücken und nach links (Meßkraft 1)
oder rechts (Meßkraft 2) drehen.
2. Knopf wieder einrasten lassen.
Meßkraft 1: Für dünnwandige oder weiche Prüflinge und vorzugsweise für die Innenmessung.
Meßkraft 2: Für Außenmessung und zur rechtwinkligen Ausrichtung der Spitzenaufnahme.
3.2 Meßbereichsänderung Außenmessung
1. Klemmhebel (1) lösen und Gegenpinole (2) nach
rechts bis zur gewünschten Position schieben.
2. Danach wieder so festklemmen, daß sich die
Gegenpinole beim Meßvorgang nicht verschiebt.
Nach jedem Verschieben der Gegenpinole
Anzeigegerät kalibrieren.
3.3 Meßbereichsänderung Innenmessung
P r is m a fü r
R u ndhe i t s m e ss u n g
2 7 7 6 6 0 1 9
Rechter Meßeinsatz lösen und in der zweiten
Bohrung auf der Meßpinole befestigen.
3.3.1 Auswechseln der Spitzen
Ausheber (Nr. 27766018) ansetzen und Zentrierspitze herausschieben.
