Bedienungsanleitung
4 7 0 0 0 0 1 8 0 2 . 9 .
edienungsanleitung 4 Meßbeispiele
Diese Funktionen sind im Zusammenhang mit einem Unitron 2CHA beschrieben. Bei der Verwendung
von anderen Anzeigegeräten bitte in deren jeweiligen Bedienungsanleitungen nachlesen.
4.1 Aktivieren des UMG-Betriebes am Unitron 2 CHA
Vorgehensweise Bemerkung
1. UMG an Kanal 1 anschlie ßen.
2. MEN-Taste betätigen. Anzeige: Funktionen CHA 1
3. Mit Pfeil auf/ab
"
Einstellungen
"
wählen.
4. ENT-Taste betätigen. Anzeige: Einstellungen Passwort ****
5. Paßwort 9999 eingeben.
Anzeige: !!richtig!! Passwort **** wird kurz angezeigt
danach: Einstellungen Grundeinstellung
6. ENT-Taste betätigen.
7. Mit Pfeil auf/ab auf UMG-Betrieb stellen.
8. Mit Pfeil
"
links
"
auf "J" stellen.
9. ENT-Taste betätigen. Anzeige: Einstellungen Mass C1 mm inch
10.MEN-Taste drücken. Rückkehr zum Hauptmenü

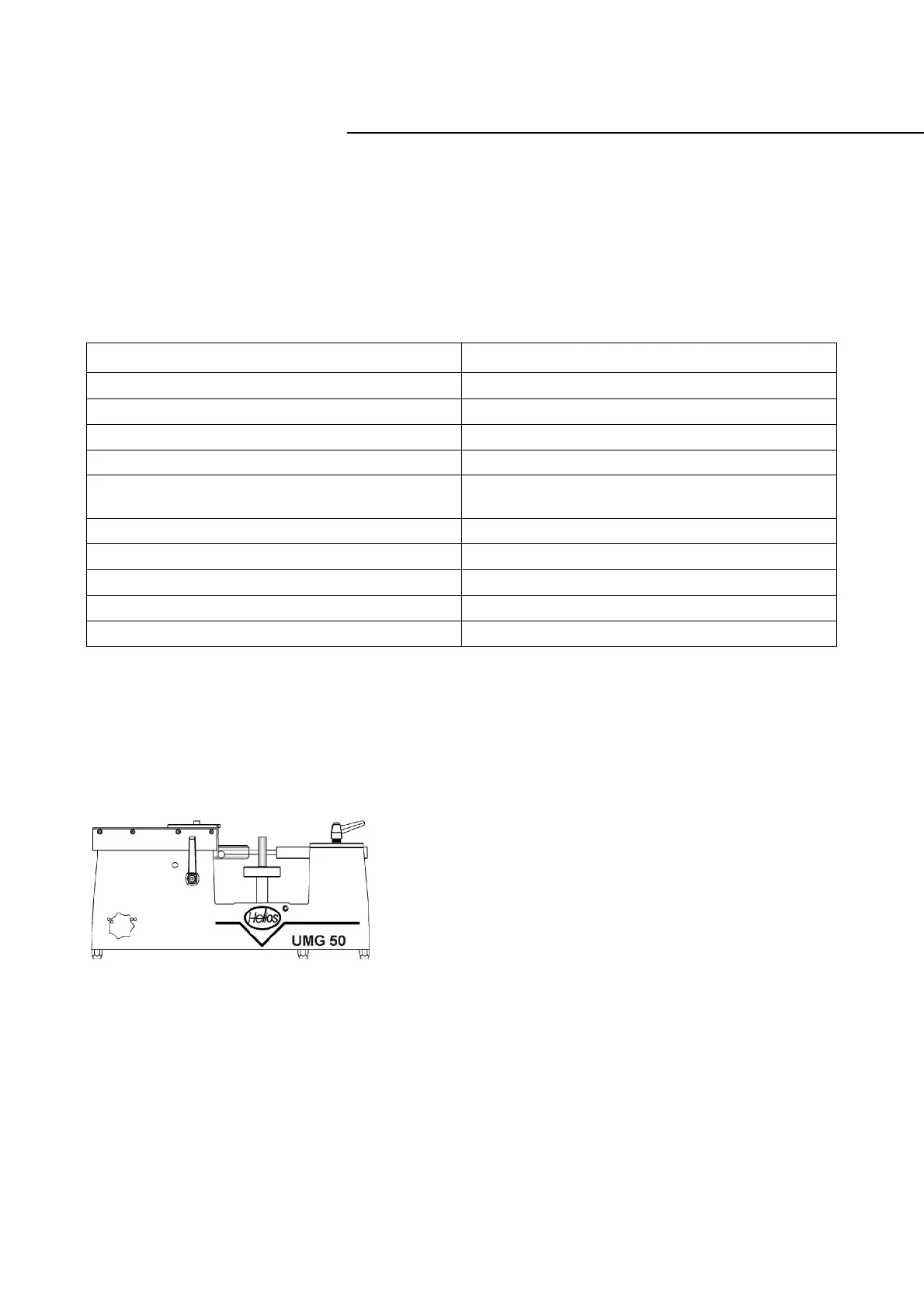

4.2 Außenmessung
4.2.1 Außenmessung 0-50mm
Die Außenmessung wird im UMG-Betrieb automatisch dem Kanal 1 zugeordnet.
1. Mit der CHA-Taste auf Kanal 1 umschalten.
2. Meßflächen zusammenfahren.
3. Mit der CLR-Taste nullen.
4. Prüfling einlegen und Maß in der Anzeige ablesen.
