Instructions d
’
utilisation
25

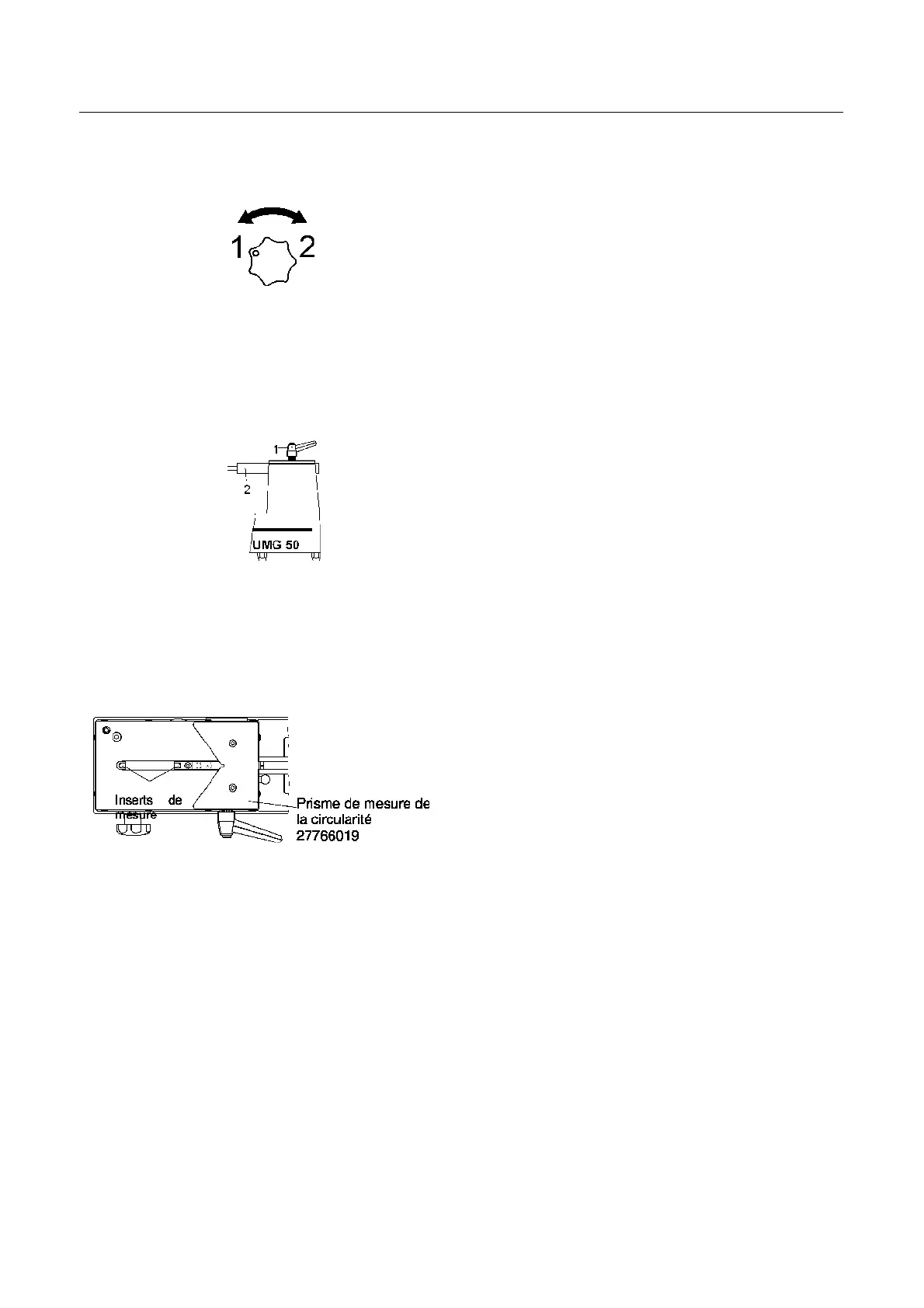

19 Mesure
19.1 Réglage de l
’
effort de mesure
1. Appuyer sur la poignée-étoile et la tourner sur la gauche (effort de
mesure 1) ou sur la droite (effort de mesure 2).
2. Faire ré-encliqueter le bouton.
Effort de mesure 1: Pour éprouvettes à minces parois ou tendres et, de
préférence, pour la mesure intérieure.
Effort de mesure 2: Pour la mesure extérieure et pour l
’
alignement perpendiculaire du support de pointe.
19.2 Modification de la plage de mesure, mesure extérieure
1. Desserrer le levier de blocage (1) et repousser le
contre-fourreau (2) sur la droite, jusqu
’
voulue.
2. Ensuite, rebloquer de façon à ce que le contre-
fourreau ne se déplace pas lors du processus de
mesure. Après chaque déplacement du contre-
fourreau étalonner l
’
afficheur.
19.3 Modification de la plage de mesure, mesure intérieure
Desserrer l
’
insert de mesure droit et le fixer dans le
deuxième alésage, sur le fourreau de mesure.
19.3.1 Remplacement des pointes
Mettre en place le système de relevage (N°27766018) et faire sortir la pointe de centrage.
Prisme d e m esur e de
l a c i r c u l a r i t é
2 7 7 6 6 0 1 9
