Mahr LINEAR 100 - Mesure de la Concentricité;De la Circularité; Entrée des Cotes Nominales Et Preset

Instructions d
’
utilisation
28

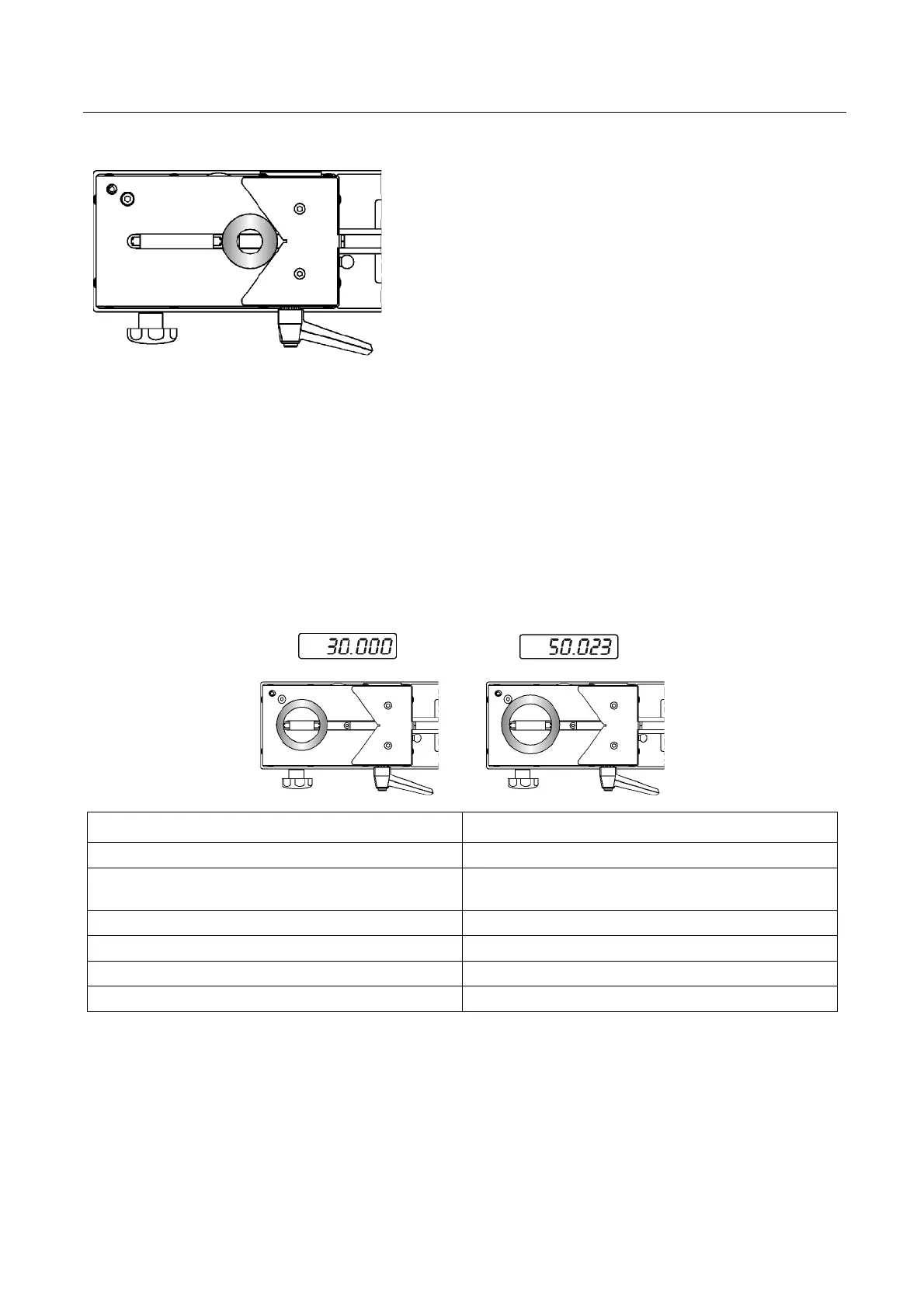

20.2.4 Mesure de la concentricité/de la circularité
1. Monter le prisme (N°27766019) sur la table
support.
2. Mettre l
’
éprouvette en place.
3. Positionner les inserts de mesure.
4. Appuyer sur la touche DIF.
5. Tourner l
’
arbre lentement. Sur l
’
afficheur apparaît
le faux-
rond maximum. Le résultat de la mesure
s
’
édite en tant que valeur sans signe.
2 0 . 3 M e s u r e i n t é r i e u r e
Exemple: Mesure du Ø intérieur d
’
une bague. Dimension de la bague de réglage: 30 mm; dimension de
l
’
éprouvette: 50mm environ. En mode UMG, la mesure intérieure est automatiquement attribuée au canal 2.
Par conséquent, passer au canal 2 en appuyant sur la touche CHA (les touches MAX et Preset s
’
allument).
20.3.1 Entrée des cotes nominales et Preset
Procédure Remarque
1. Appuyer sur la touche MEN Affichage: Funktionen CHA 1
2. A l
’
aide de la flèche Haut/Bas, se placer sur
"
Funktionen CHA 2".
3. Appuyer sur la touche ENT. Affichage: Funktionen CHA 2 Preset ±0.0000
4. Entrer Preset. Diamètre intérieur de la bague de réglage: 30mm
5. Valider par la touche ENT. Affichage: Funktionen CHA 2 Nennmaß ±0.0000
6. Appuyer sur la touche MEN. Retour au menu principal
