Instructions d
’
utilisation
23
17 Domaine d’application
Le UMG est un appareil de mesure des longueurs à un axe, de haute précision, qui comporte un système de
mesure incrémentiel opto-électronique intégré. Cet appareil est conçu pour réaliser des contrôles précis de
petites pièces tournées. Un afficheur électronique permet de réaliser des mesures extérieures et intérieures
avec efficacité et rapidité, par exemple:
Mesure du de plongée, extérieur et intérieur
Parallélisme, en combinaison avec un palpeur ou un comparateur
Mesure de la concentricité du extérieur au intérieur
Mesure du filetage extérieur selon la méthode des trois fils
18 Installation, transport
1 8 . 1 I n s t a l a t i o n
1. Sortir l
’
appareil de l
’
emballage avec précautions, en le soulevant.
2. A l
’
aide d
’
une clé à fourche, régler les pieds supports de façon à ce que le LINEAR 100 repose sur les
pieds A, B, C.
3. Positionner les deux pieds D et E de façon à ce qu
’
ils se trouvent juste au-dessus de la surface de
positionnement. Ces deux pieds servent seulement à augmenter la protection de l
’
appareil contre le
basculement.
4 . Raccorder l
’
unité d
’
affichage.
1 8 . 2 T r a n s p o r t
Pour le transport, utiliser l
’
emballage d
’
origine, ou bien une caisse robuste et bien rembourrée Immobiliser le
UMG pour l
’
empêcher de glisser!

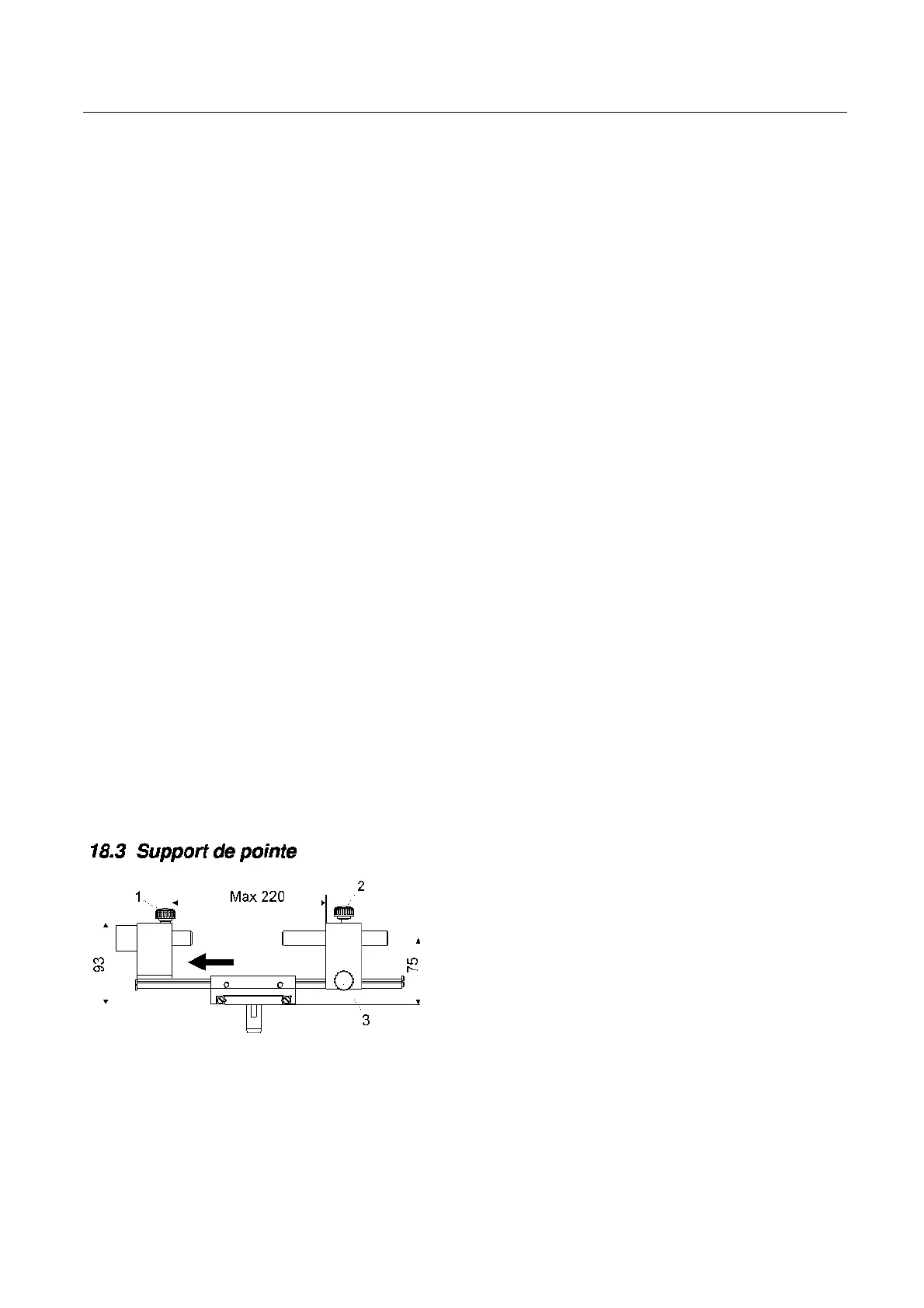

1 Bouton de réglage du fourreau monté sur ressorts
2 Bouton de réglage du fourreau
3 Bouton de réglage du support de pointe
