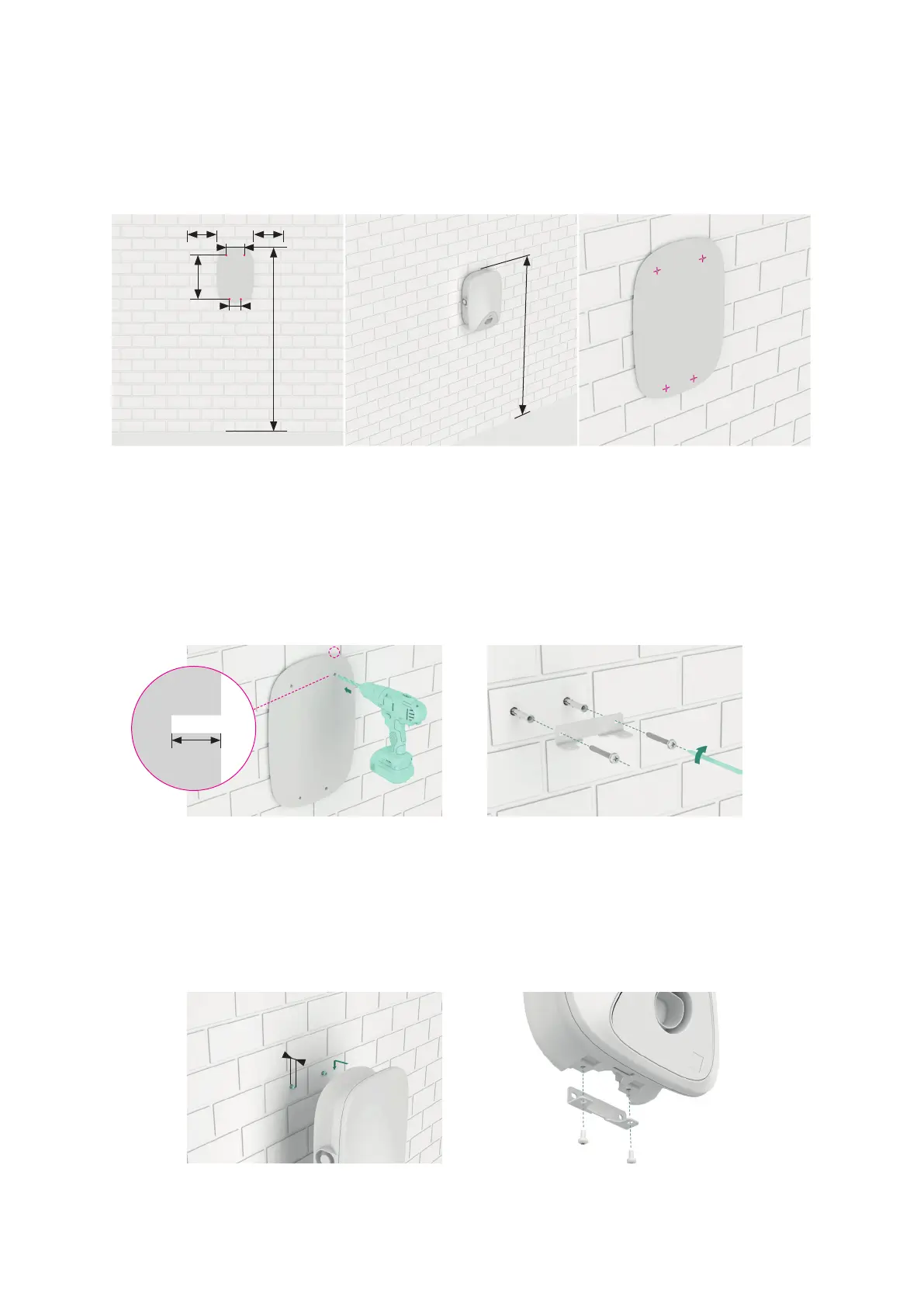

1. Verica la posizione di installazione. È raccomandata una distanza di 1-1,3 m tra la parte
superiore della stazione di ricarica e il suolo. Verica la planarità della sagoma con una livella.
Segna quindi i fori con una matita, come mostrato nella Figura 13. È consigliata una distanza
di almeno 200 mm su ciascun lato del caricabatterie, come illustrato nella Figura 13.
Figura 13 Marcatura dei fori di perforazione
2. Pratica i fori nella posizione contrassegnata con un trapano Ф8. La lunghezza effettiva del
trapano non è inferiore a 80 mm e la profondità di perforazione è di 60 mm, come mostrato
nella Figura 14.
3. Inserisci i tasselli in plastica Ø8*60 nei quattro fori di montaggio e ssa la staffa di
montaggio ai due fori di montaggio sottostanti con due viti autolettanti M6*50, come
mostrato nella Figura 15; verica la planarità con una livella a bolla d'aria dopo aver ssato
la staffa di montaggio.
Figura 14 Foratura della parete Figura 15 Fissaggio della staffa di montaggio
4. Installa le viti autolettanti M6*50 nei due fori sulla parte superiore. La lunghezza della
vite che sporge dalla parete è di 7 mm. Quindi, appendi la stazione di ricarica alle due viti
autolettanti attraverso le due bbie concave sul retro, come mostrato nella Figura 16.
5. Fissa la parte inferiore della stazione di ricarica sulla staffa di montaggio utilizzando due viti
M6*12, come illustrato nella Figura 17, quindi verica la planarità della stazione di ricarica con
una livella.
Figura 16 Stazione di ricarica mentre viene appesa Figura 17 Fissaggio del fondo della stazione di ricarica
80
126
303,5
Max 1.236 mm
da terra
Max 1,3 m
4 x 8 mm
diametro dei fori
4 x 8 mm
diametro
dei fori
7
La testa della vite sporge di 7 mm
60
PH3
200 200
