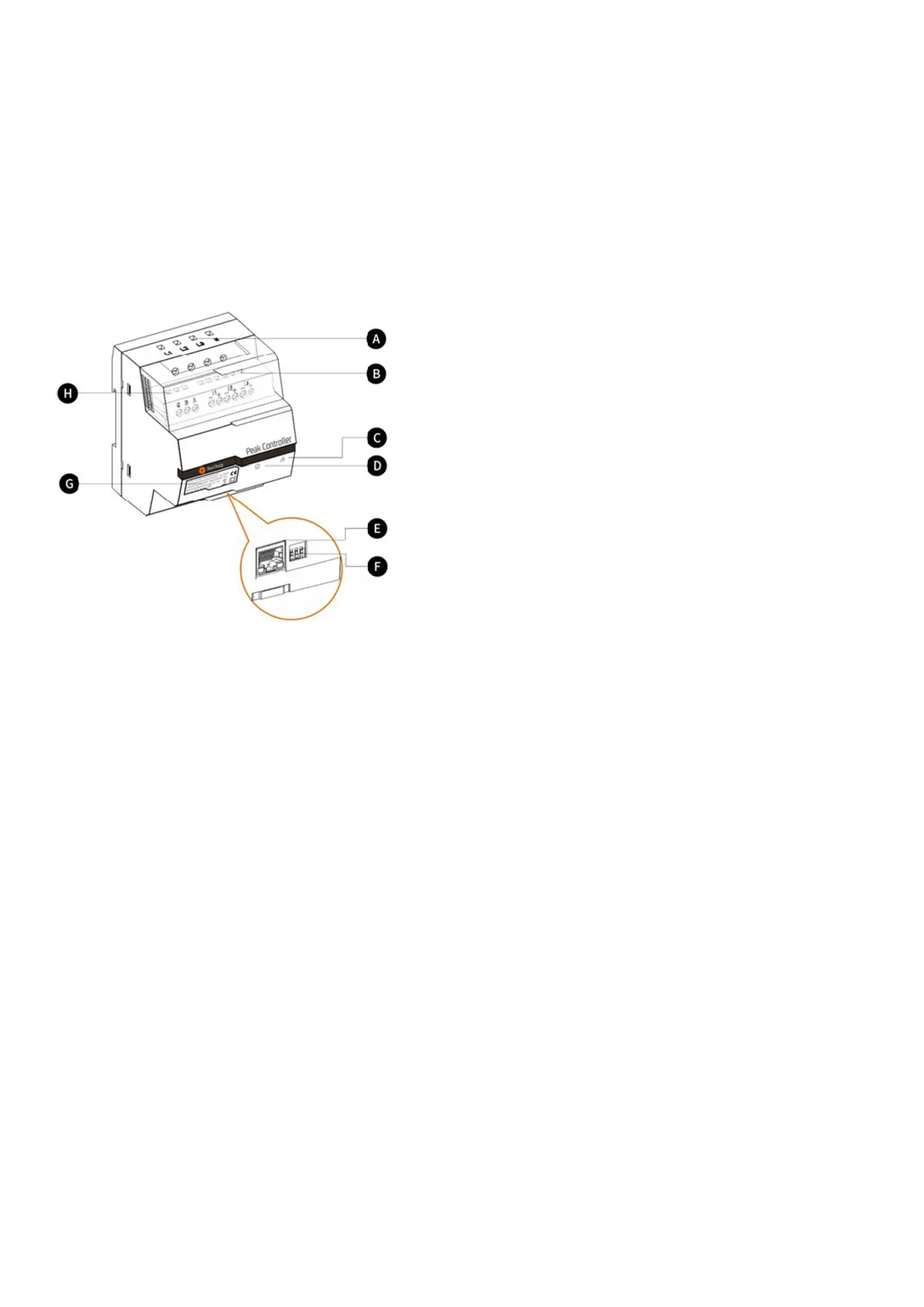

10.3. Descripción
A. Terminales de alimentación
Para redes trifásicas, L1 se conecta a la primera fase,
L2 se conecta a la segunda fase, L3 se conecta a la
tercera fase y N se conecta al cable neutro.
Para redes monofásicas, L1 se conecta a la primera
fase y N se conecta al cable neutro.
B. Terminales del sensor de corriente
Para las redes trifásicas, I1–, I1+, I2–, I2+, I3+ e I3–
se conectan a los cables negro y rojo de cada sensor
de corriente.
Para las redes monofásicas, I1–, I1+ se conectan a
los cables negro y rojo del sensor de corriente.
C. Indicador del modo de comunicación
Verde jo: Comunicación establecida con el cargador
de VE mediante Modbus TCP (Modbus a través de un
cable Ethernet).
Apagado: No se ha establecido la conexión.
D. Indicador de estado de sistema
Verde: El módulo tiene energía y está monitorizando.
Rojo: Fallo (consulta la sección de solución
de problemas en el manual de instalación del
controlador de picos).
E. Puerto Ethernet
Para comunicarse con la estación de carga a través
de Ethernet.
F. Limitador de corriente máxima
Limita la corriente máxima de la estación de
carga SunPower Drive ajustando la posición de 3
interruptores DIP (consulta el manual de instalación
del control de pico suministrado).
