5.3. Montage mural
Le schéma d’assemblage général du montage mural est représenté sur les gures2.

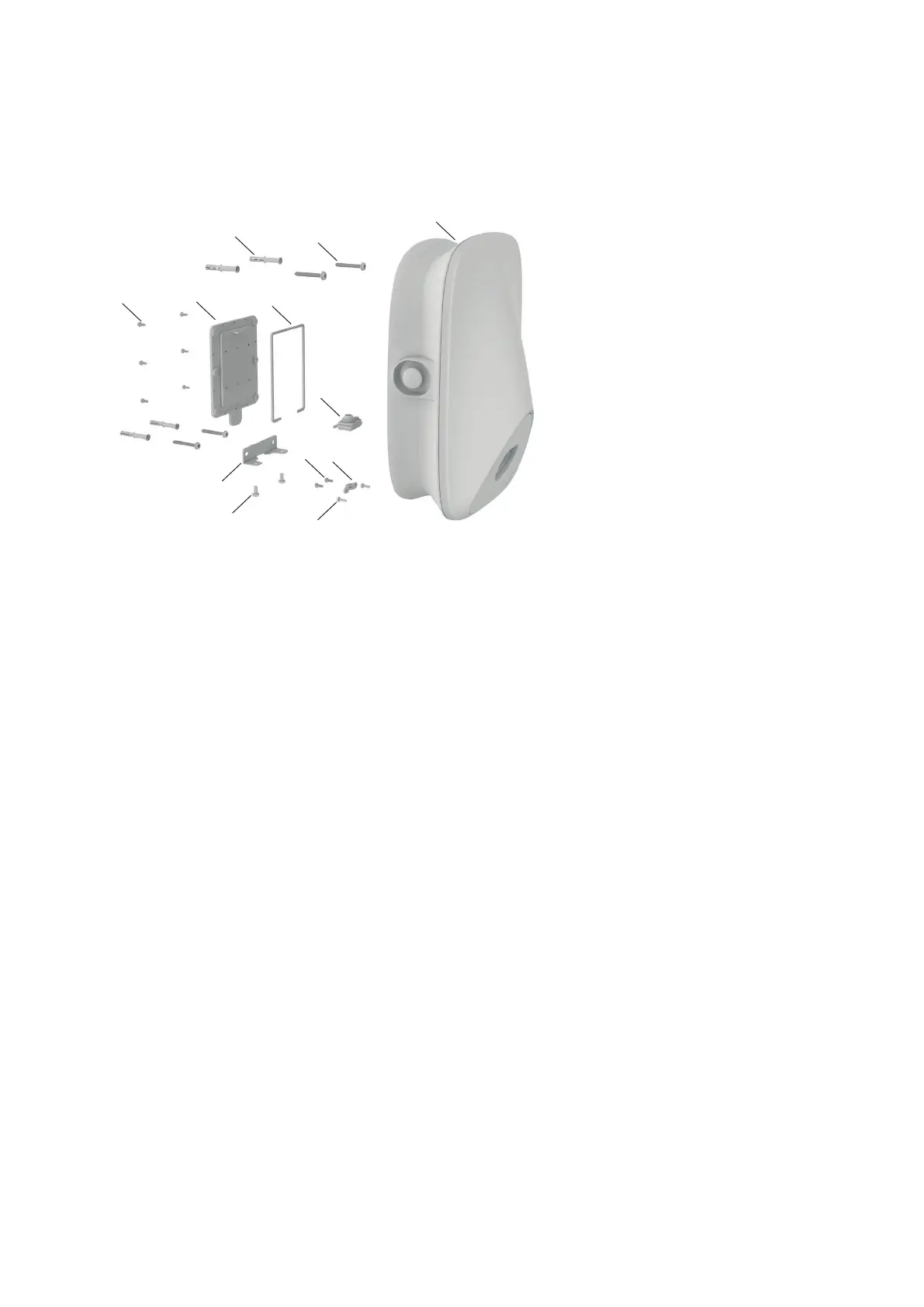

Figure 2. Schéma d’assemblage général du montage mural
Station de recharge SunPower
Drive
Bouchon en caoutchouc d’entrée
de câble
Bande d’étanchéité
Capot arrière
Support de montage
Serre-câble en plastique
Tube d’expansion en plastique
8mm x 60mm /
cheville d’ancrage mural
Vis autotaraudeuse M6*50mm
Vis cruciforme M4*12mm
Vis Torx M6*12mm
Vis cruciforme M4*12mm
Vis cruciforme M4*12mm
9
4
7
8
1
2
3
5
10
11
6
12
1
2
3
4
5
6
7
8
9
10
11
12
