© 2023 Maxeon Solar Technologies, Ltd. Tous droits réservés. | 549549 Révision A - Octobre 2023
Les spécications fournies dans ce document sont susceptibles d’être modiées sans préavis.
15
Étapes d’installation:
Remarque: L’alimentation électrique doit être éteinte au cours du câblage et de l’installation.
1. Câblage
1
Le câblage de ce produit se faisant à l’arrière, il doit être nalisé avant de xer la
station de recharge au mur. Installez d’abord la bande d’étanchéité, comme le montre la
gure3.
2
Retirez le bouchon en caoutchouc d’entrée de câble de l’emballage des pièces
détachées. Les points d’étanchéité du câble réseau doivent être coupés avant utilisation
s’il est nécessaire de connecter le câble réseau, comme le montre la gure4.

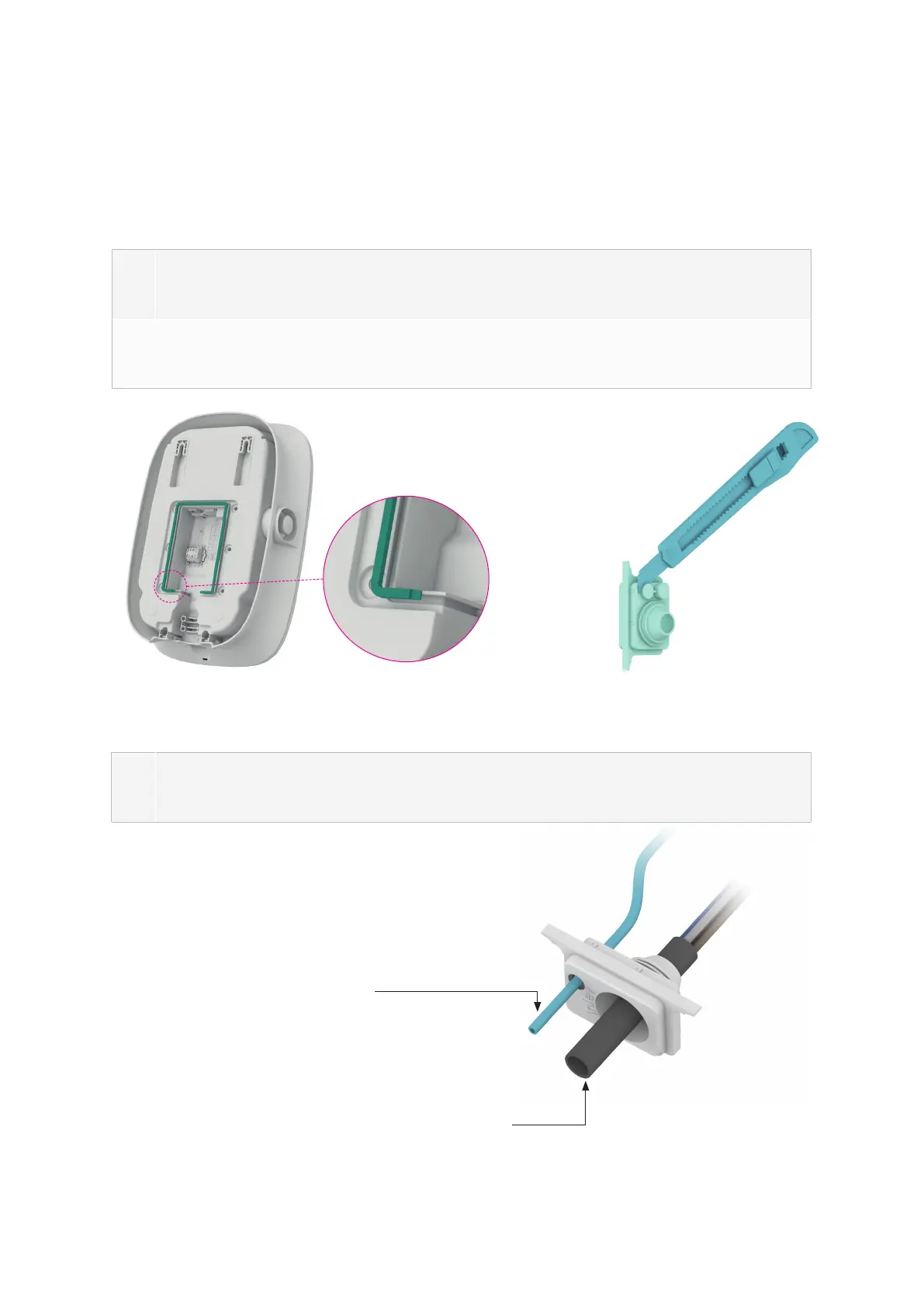

Figure3. Installation de la bande d’étanchéité
Figure4. Coupe du bouchon en caoutchouc
en entrée de câble
3
Faites passer le câble d’alimentation par le bouchon d’étanchéité en caoutchouc. Si le
câble réseau doit être connecté, faites-le passer par ce bouchon, comme le montre la
gure5.
Figure5. Acheminement des câbles à travers le bouchon en caoutchouc d’entrée de câble
Câble réseau CAT5/CAT6
(si une communication Ethernet est nécessaire)
Câble d’alimentation 5x 2,5mm
2
- diamètre extérieur 13-18mm
