5.3. Montaje en pared
Esquema general de montaje en pared, tal y como se muestra en las guras 2.

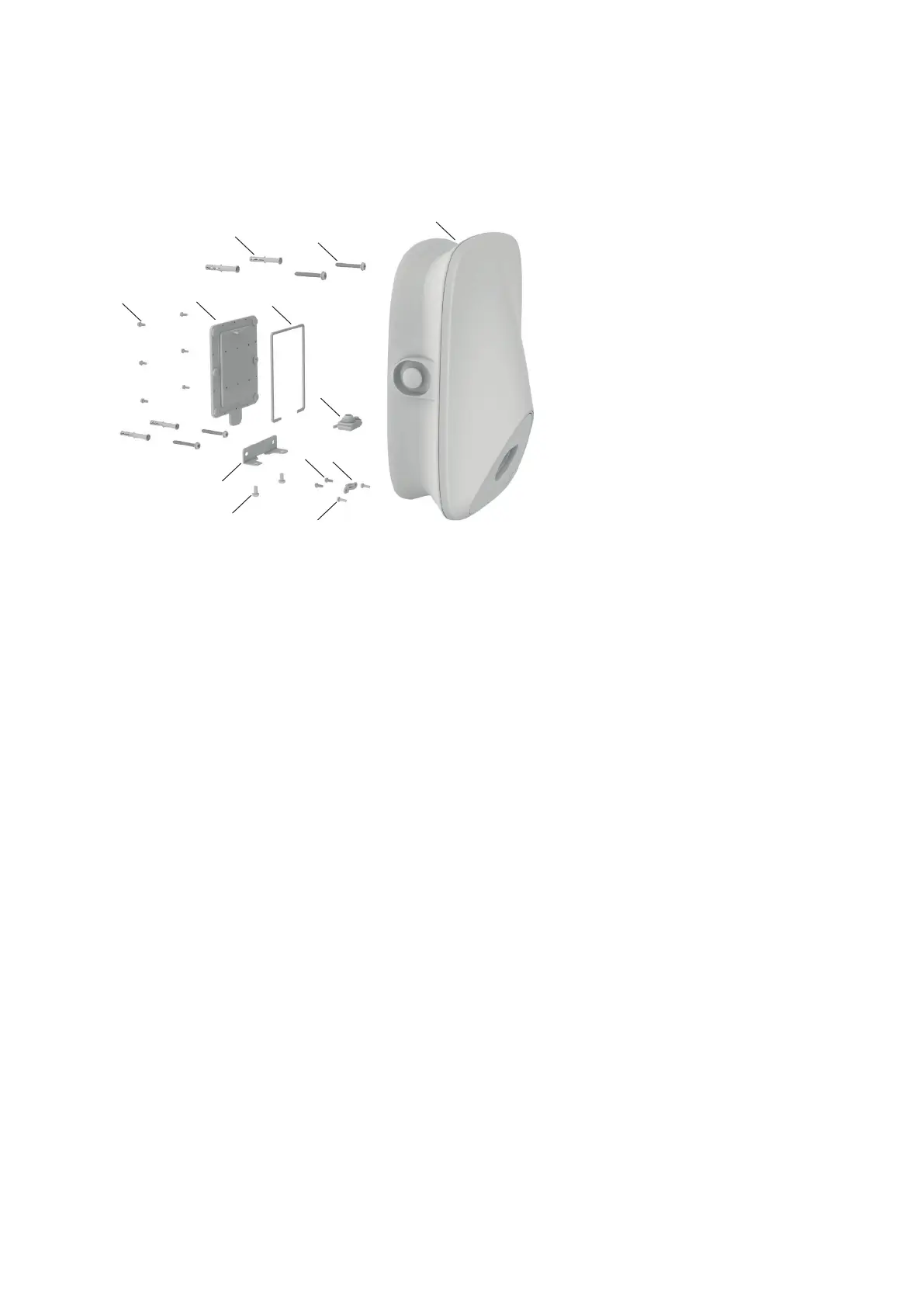

Figura 2 Esquema general de montaje en pared
Estación de carga SunPower Drive
Pasacables de goma de la entrada
del cable
Junta de sellado
Tapa trasera
Soporte de montaje
Abrazadera plástica de cable
Taco de plástico de 8 mm x 60 mm
Tornillo perforante M6*50
Tornillo con cabezal en cruz
M4*12 mm y arandela
Tornillo Torx M6*12
Tornillo con cabezal en cruz
M4*12 mm y arandela
Tornillo con cabezal en cruz
M4*12 mm y arandela
9
4
7
8
1
2
3
5
10
11
6
12
1
2
3
4
5
6
7
8
9
10
11
12
