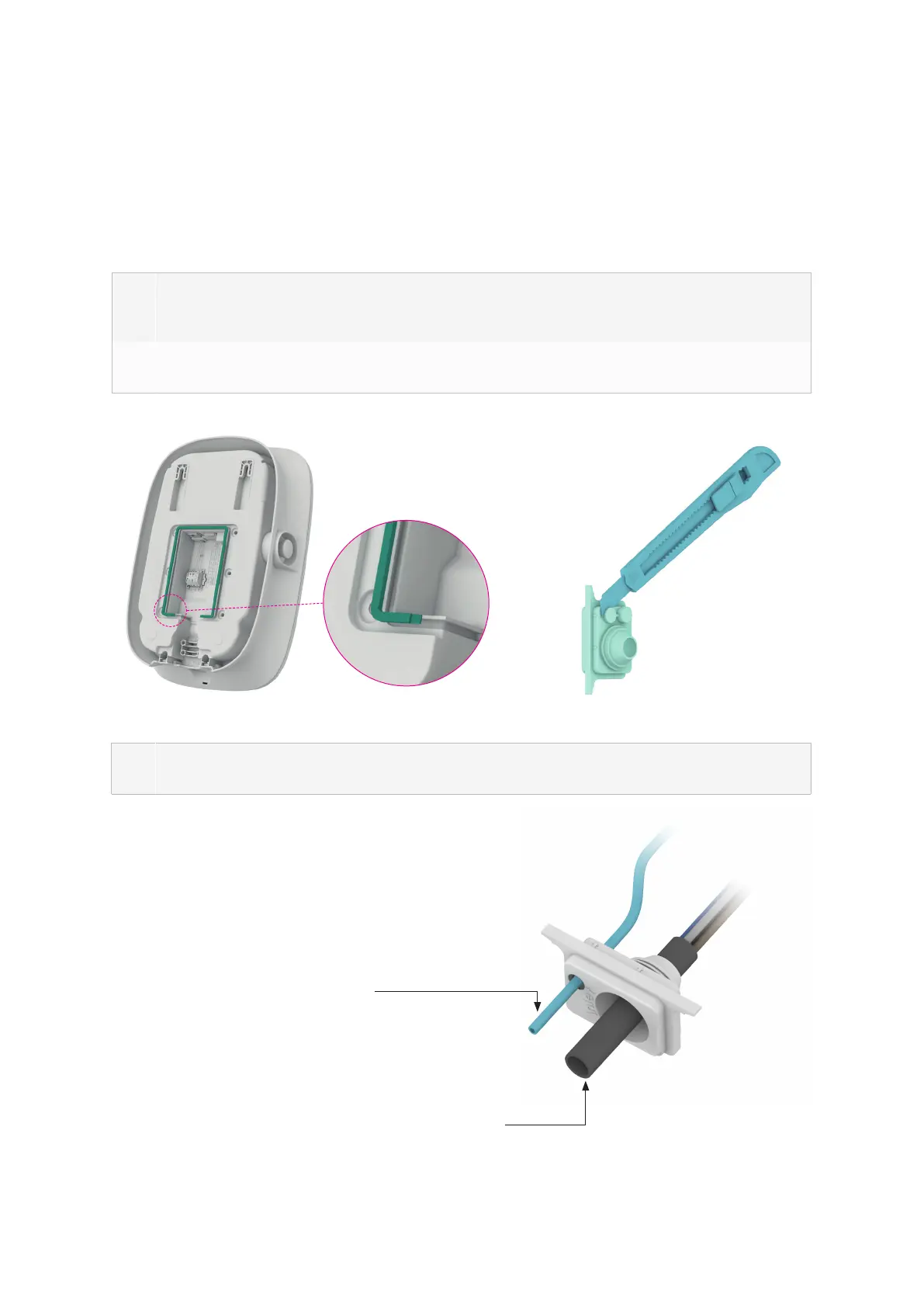

Pasos de la instalación:
Nota: Es necesario desconectar la fuente de alimentación durante la preparación del
cableado/instalación.
1. Cableado
1
El cableado se encuentra en la parte posterior de este producto, así que se debe
nalizar su instalación antes de jar la estación de carga a la pared. Instala primero la
junta de sellado tal y como se muestra en la gura 3.
2
Saca el pasacables de goma del paquete de piezas de repuesto. Si va a utilizar un cable
de red, corte el tapón de goma como se muestra en la gura 4.
Figura 3 Instalación de la junta de sellado
3
Pasa el cable de alimentación a través del pasacables. Si necesitas conectar el cable de
red, pásalo a través del tapón, tal y como se muestra en la gura 5
Figura 5 Pasar el cable por el pasacables
Cable de red CAT5/CAT6
(si se necesita conexión Ethernet)
Cable de alimentación 5 × 2,5 mm
2
, diámetro exterior 13-18 mm
Figura 4 Corte del tapón de goma del pasacables
