5.3. Montaggio a parete
Lo schema di assemblaggio generale del montaggio a parete è illustrato nella Figura 2.

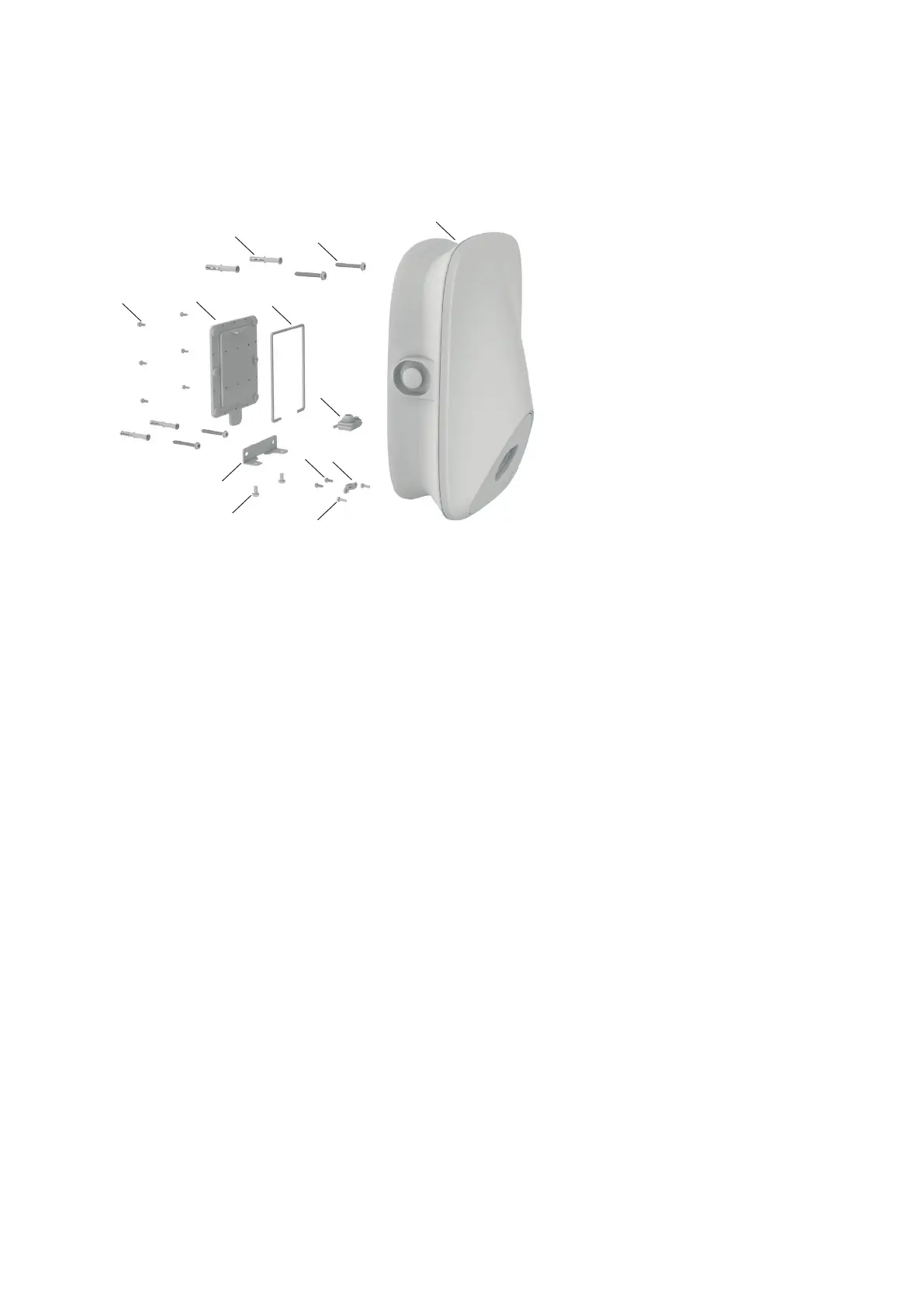

Figura 2 Schema di assemblaggio generale per il montaggio a parete
Stazione di ricarica SunPower
Drive
Tappo in gomma per l'ingresso
del cavo
Striscia di giunzione sigillante
Coperchio posteriore
Staffa di montaggio
Serracavo in plastica
Tubo di espansione in plastica
da 8 mm x 60 mm tubo/tassello
di ancoraggio a parete
Vite autolettante M6*50
Vite combinata a croce M4*12
Vite Torx M6*12
Vite combinata a croce M4*12
Vite combinata a croce M4*12
9
4
7
8
1
2
3
5
10
11
6
12
1
2
3
4
5
6
7
8
9
10
11
12
