Procedura di installazione:
Nota: durante il collegamento dei cavi e l'installazione, l'alimentazione deve essere disattivata.
1. Collegamento dei cavi
1
Poiché i connettori dei cavi di questo prodotto sono sul retro, il collegamento degli
stessi deve essere completato prima di ssare la stazione di ricarica alla parete.
Installa prima la bandella di tenuta, come illustrato nella Figura 3.
2
Estrai il tappo in gomma per l'ingresso del cavo dalla confezione delle parti di ricambio;
i punti di tenuta del cavo di rete devono essere tagliati prima dell'uso se è necessario
collegare il cavo di rete, come mostrato nella Figura 4.

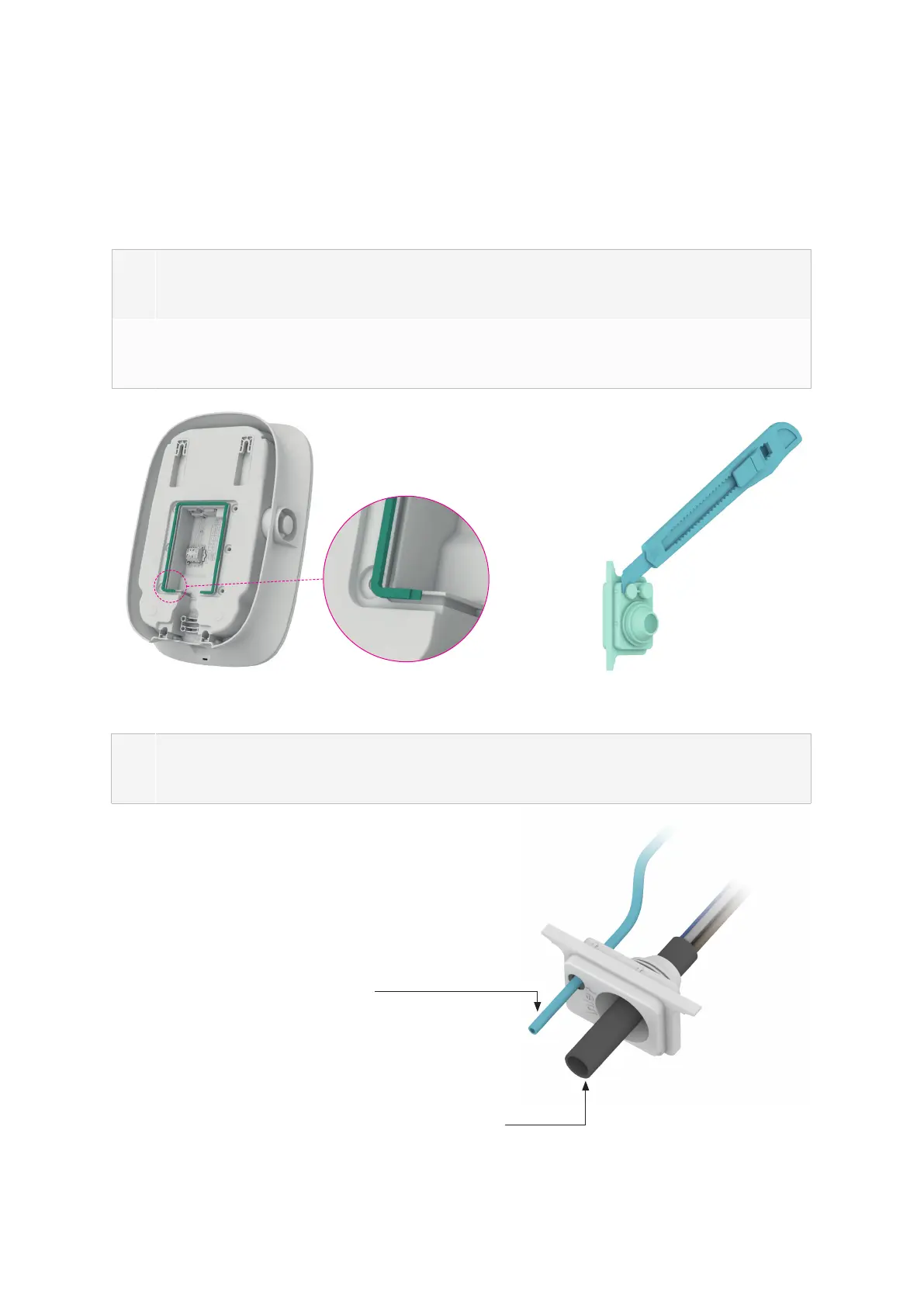

Figura 3 Installazione della striscia di giunzione
3
Fai passare il cavo di alimentazione attraverso la presa di tenuta in gomma. Se è
necessario collegare i cavi di rete, instradali attraverso di essa come illustrato nella
Figura 5.
Figura 5 Fai passare il cavo attraverso la presa in gomma dell’ingresso del cavo
Cavo di rete CAT5/CAT6
(se è necessaria la comunicazione Ethernet)
Cavo di alimentazione 5 x 2,5 mm
2
- diametro esterno 13 - 18 mm
Figura 4 Taglio tappo presa in gomma
ingresso del cavo
