16
4
Controlla la lunghezza dell'ingresso del cavo e la lunghezza della spellatura in base ai
requisiti della Figura 6. Il cavo di alimentazione è un cavo essibile che deve essere
crimpato con un terminale ad anello. Come cavo di rete puoi utilizzare un cavo CAT5 o
CAT6, che deve essere crimpato con il connettore del cavo di rete.

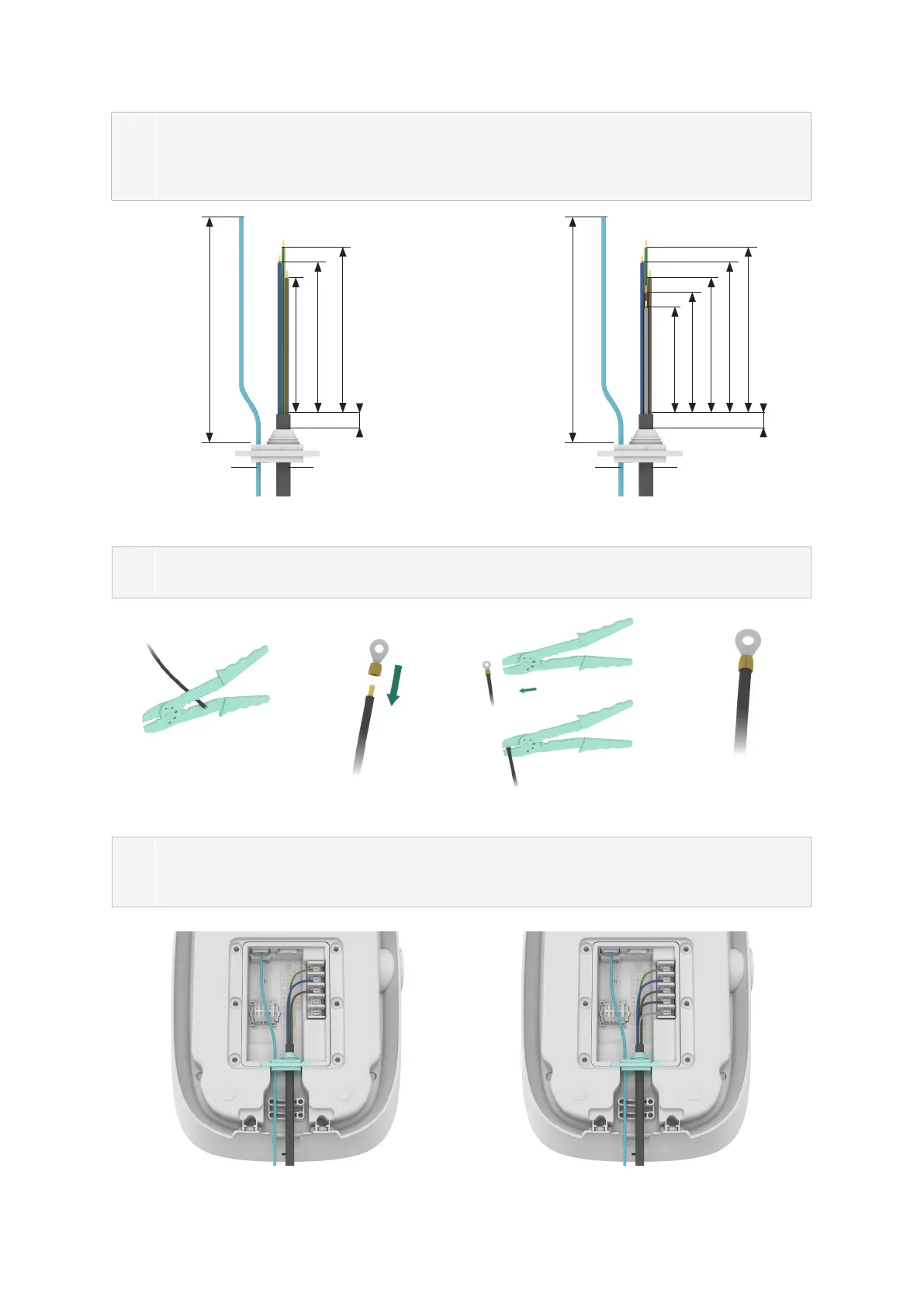

Figura 6 Lunghezza ingresso cavi (unità: mm)
5
Il cavo di alimentazione deve essere crimpato con il terminale ad anello. Il processo di
crimpatura è illustrato nella Figura 7.
Figura 7 Crimpatura del terminale ad anello
6
Installa il tappo in gomma dell'ingresso del cavo e completa l'operazione di collegamento
dei cavi, come mostrato nella Figura 8. Completa il collegamento del cavo di alimentazione,
quindi collega il cavo di rete, se necessario. La messa a terra esterna non è necessaria.
Figura 8 Schema dei cavi
90
90
80
70
150
150
100
100
110
110
10
10
7,4 kW 22 kW
Cavo di rete Cavo di reteCavo di alimentazione Cavo di alimentazione
7,4 kW 22 kW
1° passaggio 2° passaggio 3° passaggio
4° passaggio
