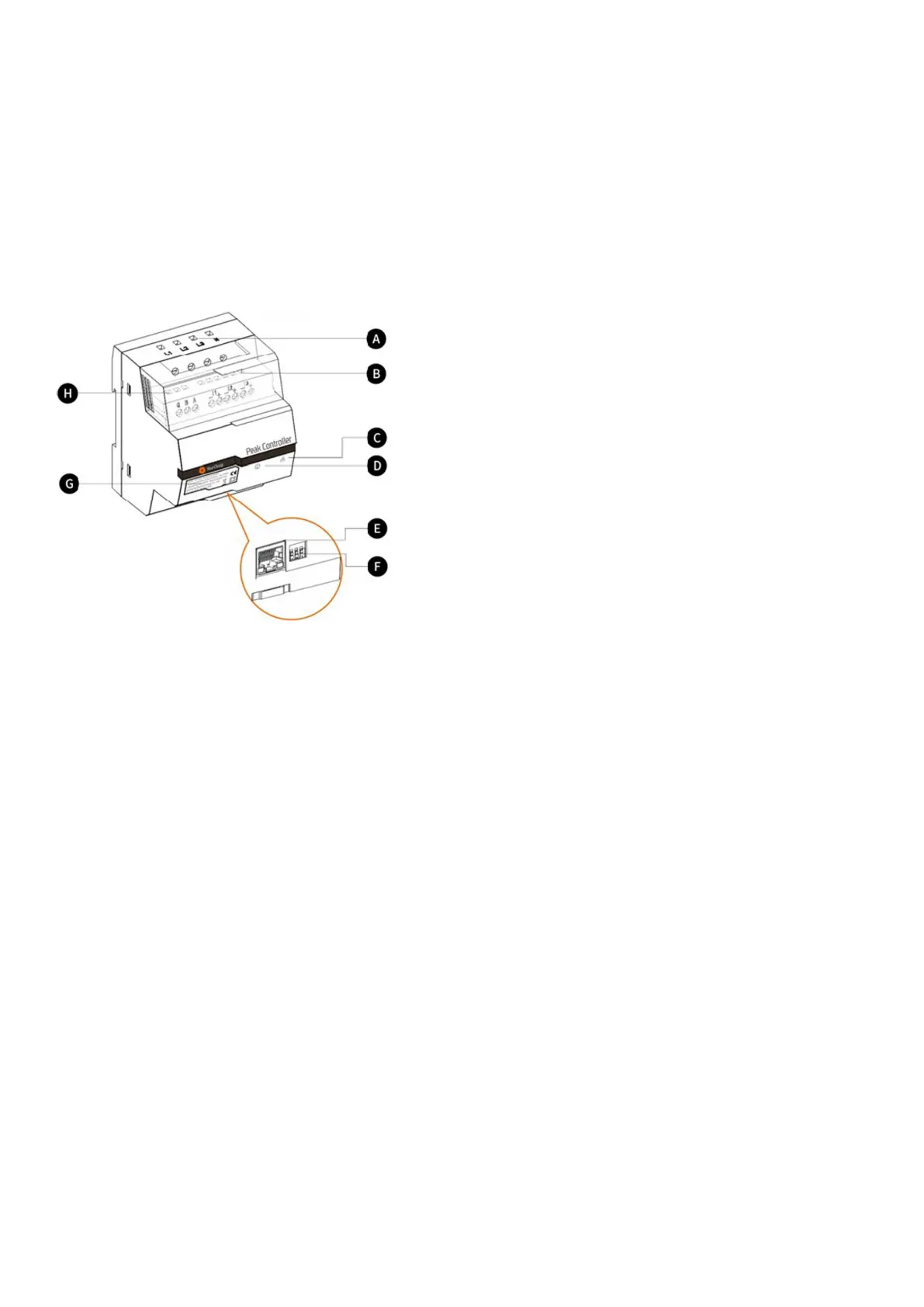

10.3. Descrizione
A. Terminali di alimentazione
Per le reti trifase, L1 si collega alla prima fase, L2 alla
seconda fase, L3 alla terza fase e N al cavo di neutro.
Per le reti monofase, L1 si collega alla prima fase e N
si collega al cavo di neutro.
B. Terminali del sensore di corrente
Per le reti trifase, I1-, I1+, I2-, I2+, I3+ e I3- si
collegano ai li nero e rosso di ciascun sensore di
corrente.
Per le reti monofase, I1-, I1+ si collegano al lo nero e
rosso del sensore di corrente.
C. Indicatore della modalità di comunicazione
Verde costante: comunicazione con il caricabatterie
per veicoli elettrici tramite Modbus TCP (Modbus su
cavo Ethernet).
Disattivato: non è stata stabilita alcuna
comunicazione.
D. Indicatore di stato del sistema
Verde: il modulo è alimentato e in fase di
monitoraggio.
Rosso: guasto (consultare la sezione Risoluzione dei
problemi nel manuale di installazione fornito per il
regolatore di picco).
E. Porta Ethernet
Consente la comunicazione con la stazione di ricarica
via Ethernet.
F. Limitatore di corrente massima
Limita la corrente massima per la stazione di
ricarica SunPower Drive impostando la posizione di
3 interruttori DIP (consulta il manuale di installazione
fornito per il regolatore di picco).
