5.3. Wandmontage
De algemene assemblagetekening van wandmontage zoals weergegeven in afbeelding 2.

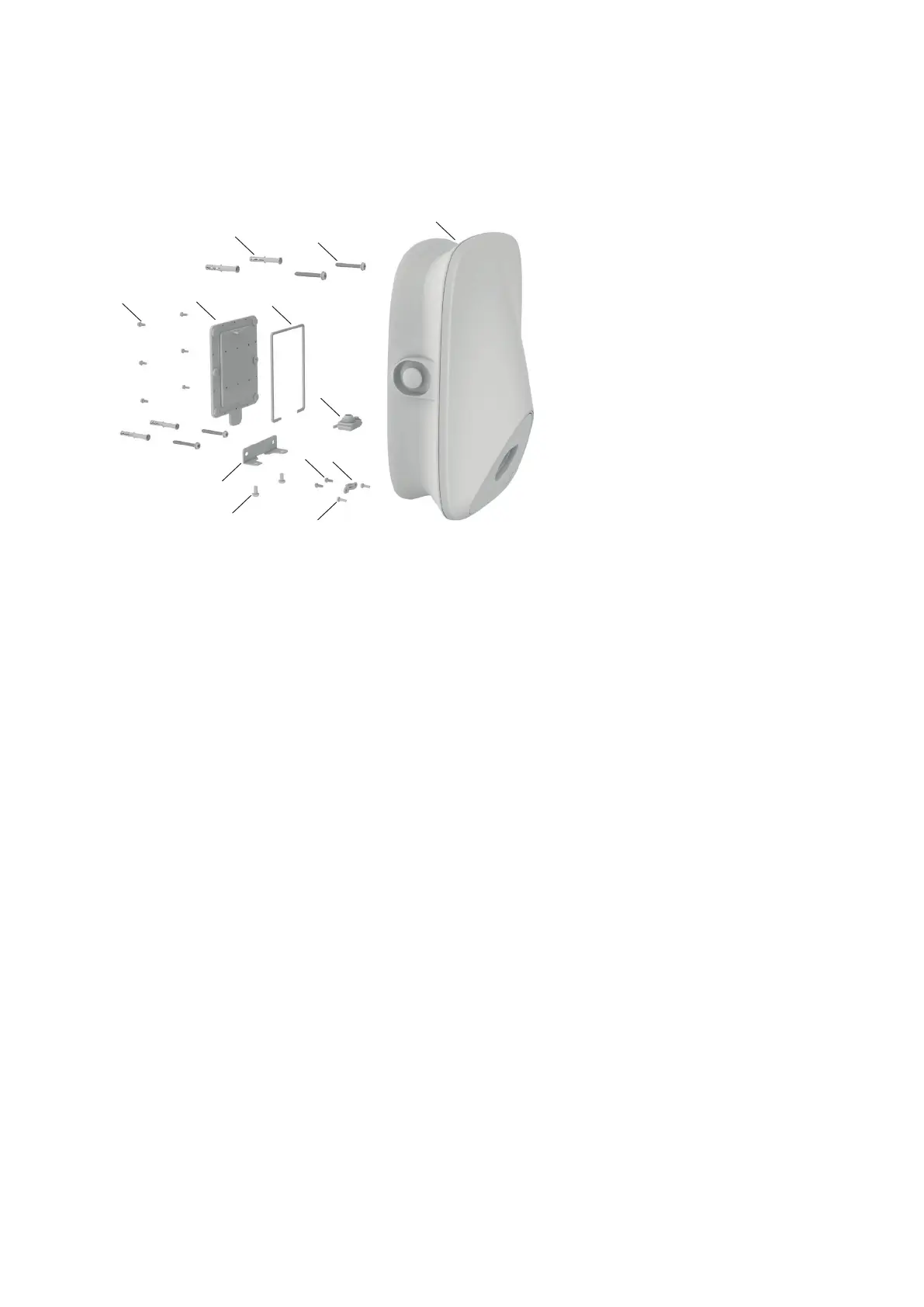

Afbeelding 2 Algemene assemblagetekening van wandmontage
SunPower Drive-laadstation
Rubberen kabelingangsplug
Afdichtstrip
Achterplaat
Montagebeugel
Plastic kabelklem
Plastic wandplug/muurankerplug
8 mm x 60 mm
Zelftappende schroef M6*50
Combinatie-kruiskopschroef M4*12
Torx-schroef M6*12
Combinatie-kruiskopschroef M4*12
Combinatie-kruiskopschroef M4*12
9
4
7
8
1
2
3
5
10
11
6
12
1
2
3
4
5
6
7
8
9
10
11
12
