Installatiestappen:
Opmerking: Tijdens het bedraden/de installatie moet de elektrische voeding uitgeschakeld zijn.
1. Bedrading
1
Omdat de bedrading van dit product zich aan de achterkant bevindt, moet de
bedrading worden voltooid voordat het laadstation aan de muur wordt bevestigd.

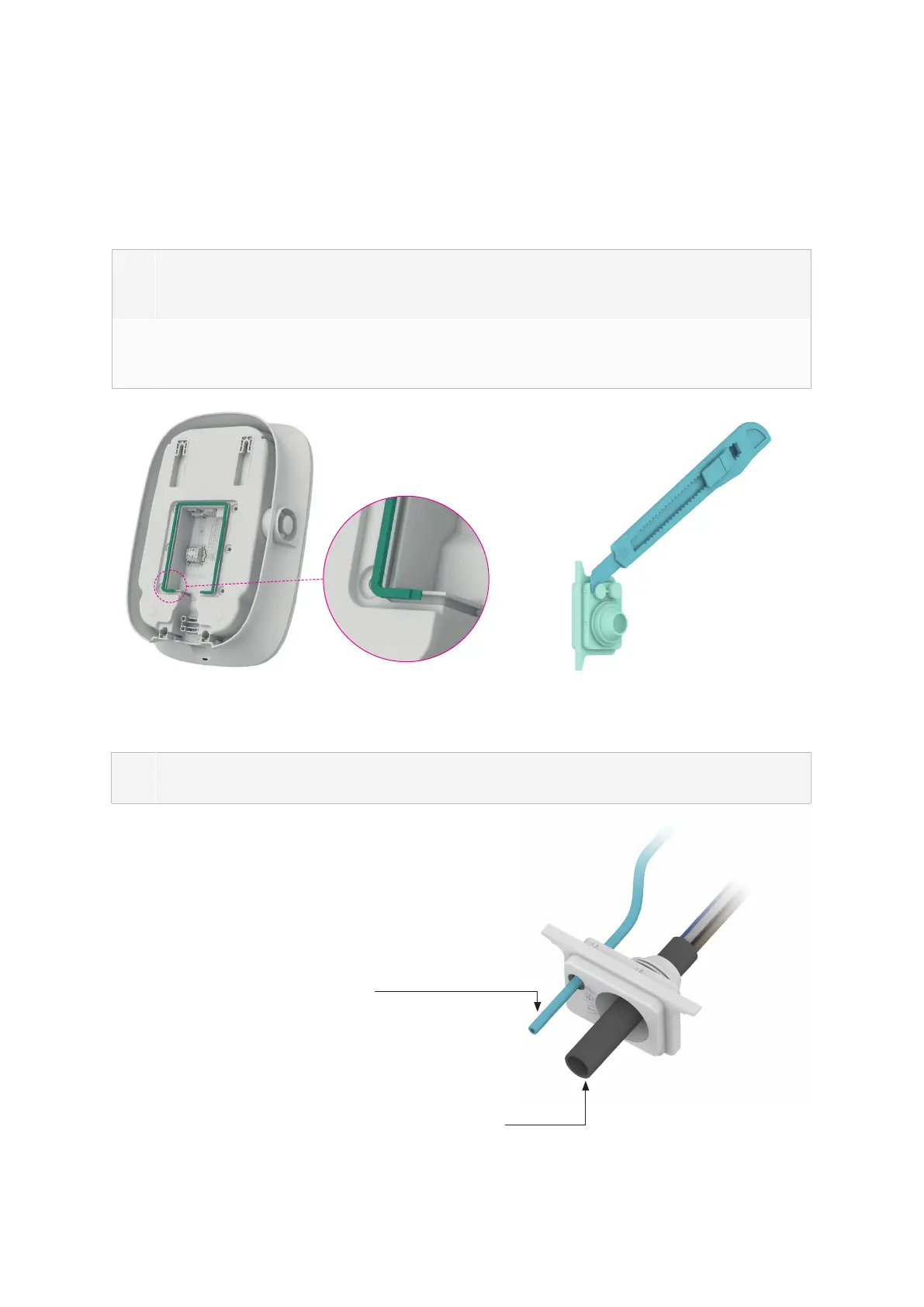

Installeer eerst de afdichtstrip zoals weergegeven in afbeelding 3.
2
Haal de rubberen kabelingangsplug uit de verpakking met reserveonderdelen. Als een
netwerkkabel moet worden aangesloten, moeten de afdichtpunten van de netwerkkabel
vóór gebruik op maat worden geknipt, zoals in afbeelding 4.
Afbeelding 3 Afdichtstrip installeren Afbeelding 4 Kabelingangsplug op maat knippen
3
Haal de voedingskabel door de rubberen afdichtplug. Als een netwerkkabel aangesloten
moet worden, haalt u deze erdoor zoals weergegeven in afbeelding 5.
Afbeelding 5 Kabel door de rubberen kabelingangsplug halen
Netwerkkabel CAT5/CAT6
(als ethernetcommunicatie vereist is)
Voedingskabel 5 x 2,5 mm
2
- buitendiameter 13-18 mm
