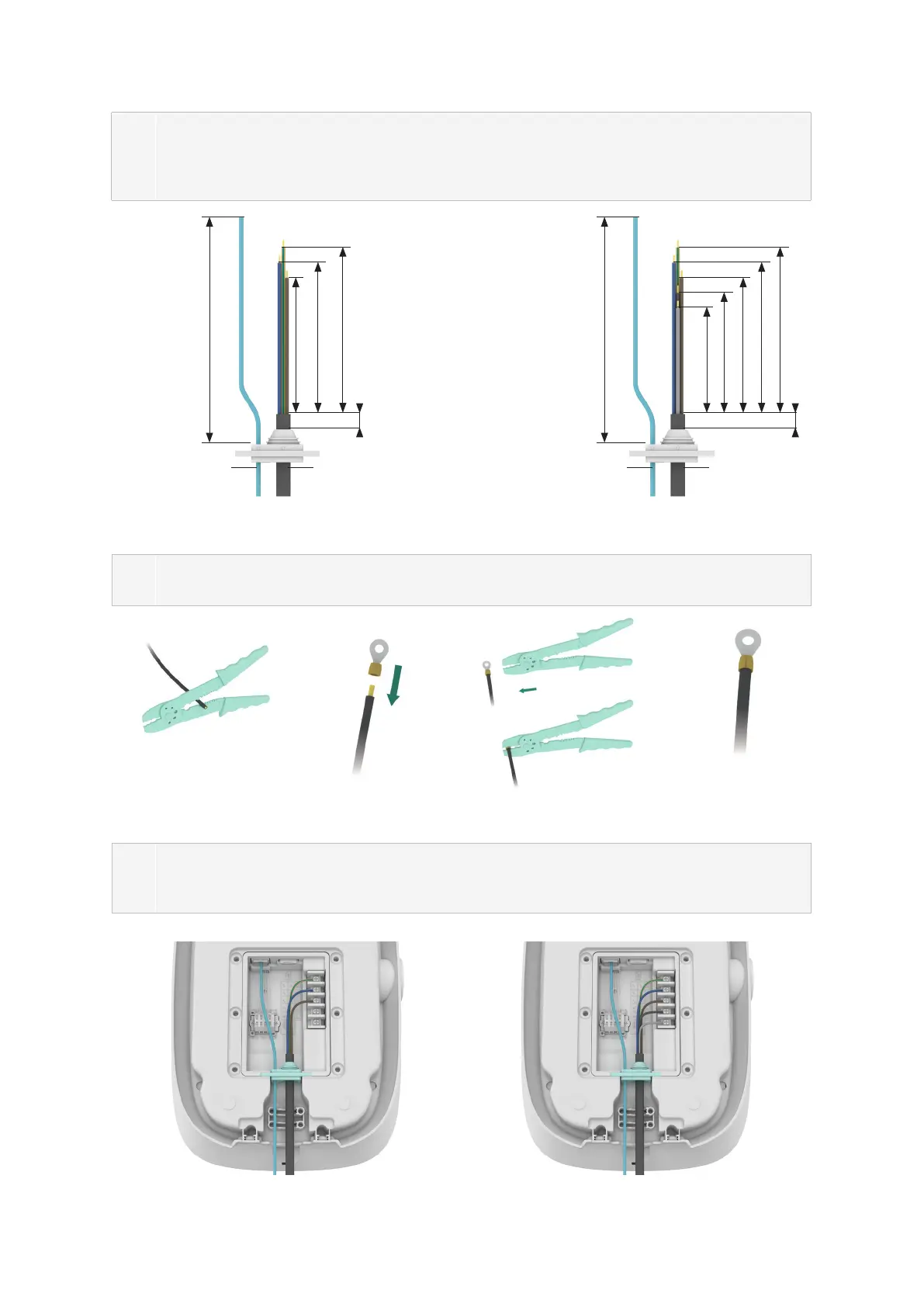

Controleer de lengte van de ingangskabel en de striplengte volgens de vereisten in
afbeelding 6. De voedingskabel is een exibele kabel die met een ring-terminal moet
worden gekrimpt. Als netwerkkabel kan een CAT5- of CAT6-kabel worden gebruikt, die
wordt gekrimpt met de netwerkkabelconnector.
Afbeelding 6 Lengte van ingangskabel (in mm)
5
De voedingskabel moet worden gekrimpt met de ring-terminal. Het krimpproces wordt
weergegeven in afbeelding 7.
Afbeelding 7 Ring-terminal krimpen
6
Installeer de rubberen kabelingangsplug en voltooi de bedrading, zoals weergegeven
in afbeelding 8. Voltooi de bedrading van de voedingskabel en sluit vervolgens indien
nodig de netwerkkabel aan. Een externe aarding is niet vereist.
Afbeelding 8 Bedradingsschema
90
90
80
70
150
150
100
100
110
110
10
10
7,4 kW 22 kW
Netwerkkabel NetwerkkabelVoedingskabel Voedingskabel
7,4 kW 22 kW
Stap 1 Stap 2 Stap 3
Stap 4
