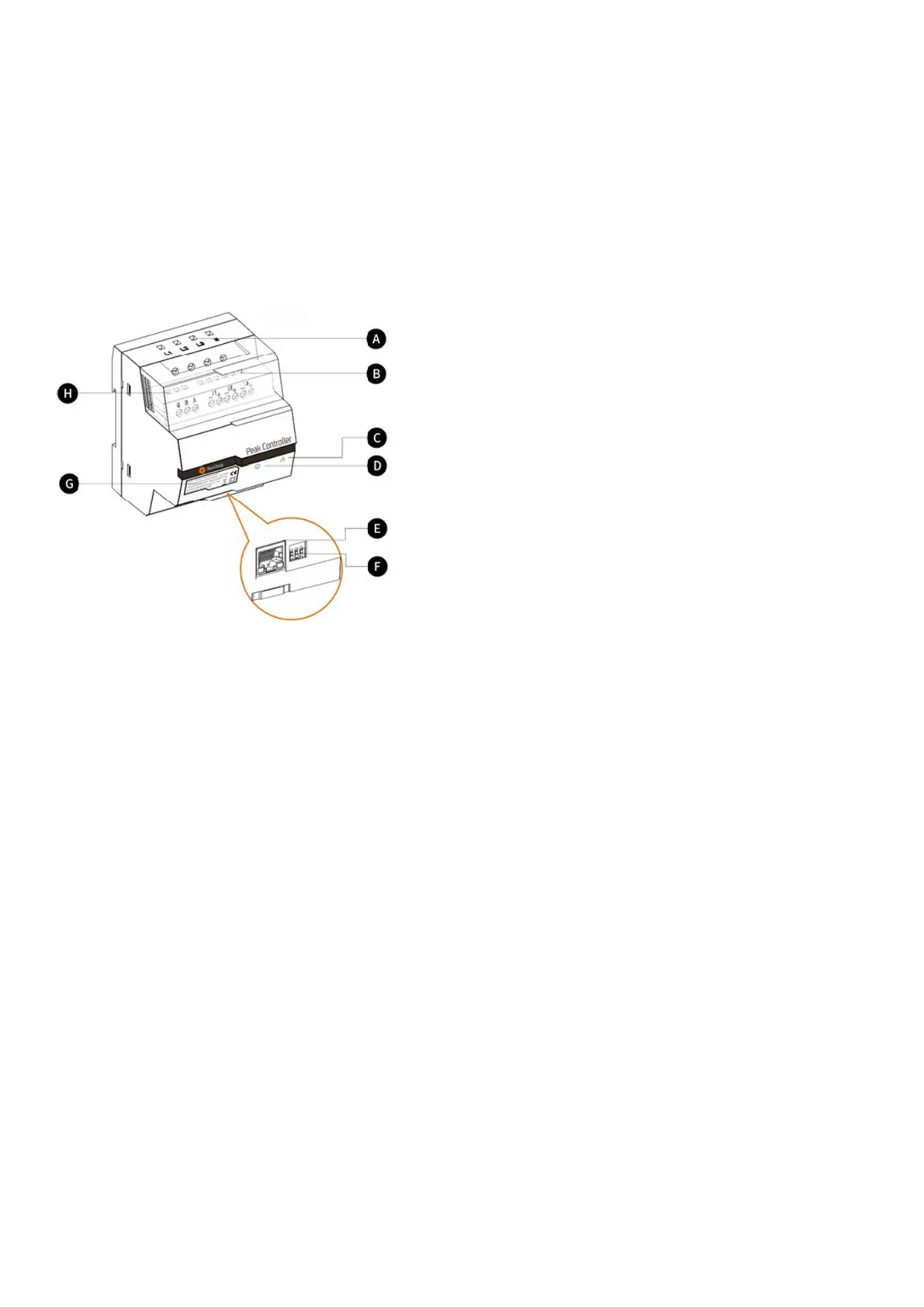

10.3. Beschreibung
A. Stromversorgungsklemmen
Dreiphasige Stromnetze: L1 wird an die erste Phase,
L2 an die zweite Phase, L3 an die dritte Phase und N
an den Neutralleiter angeschlossen.
Einphasige Stromnetze: L1 wird an die erste Phase
und N an den Neutralleiter angeschlossen.
B. Stromsensorklemmen
Dreiphasige Stromnetze: Die schwarzen und roten
Kabel jedes Stromsensors werden mit I1-, I1+, I2-,
I2+, I3+ und I3- verbunden.
Einphasige Stromnetze: Das schwarze und das rote
Kabel des Stromsensors werden mit I1- und I1+
verbunden.
C. Kommunikationsmodusanzeige
Leuchtet konstant grün: Kommuniziert per Modbus
TCP-Verbindung (Modbus über Ethernet-Kabel) mit
der E-Ladestation.
Aus: Es ndet keine Kommunikation statt.
D. Systemstatusanzeige
Grün: Modul wird mit Strom versorgt und überwacht.
Rot: Störung (siehe Abschnitt „Problembehebung“ im
Installationshandbuch des Peak Controllers).
E. Ethernet-Port
Für die Kommunikation mit der E-Ladestation über
Ethernet.
F. Maximalstrombegrenzer
Durch die Einstellung von drei DIP-Schaltern wird der
maximale Strom für die SunPower Drive-Ladestation
begrenzt (siehe Installationshandbuch des Peak
Controllers).
