16
4

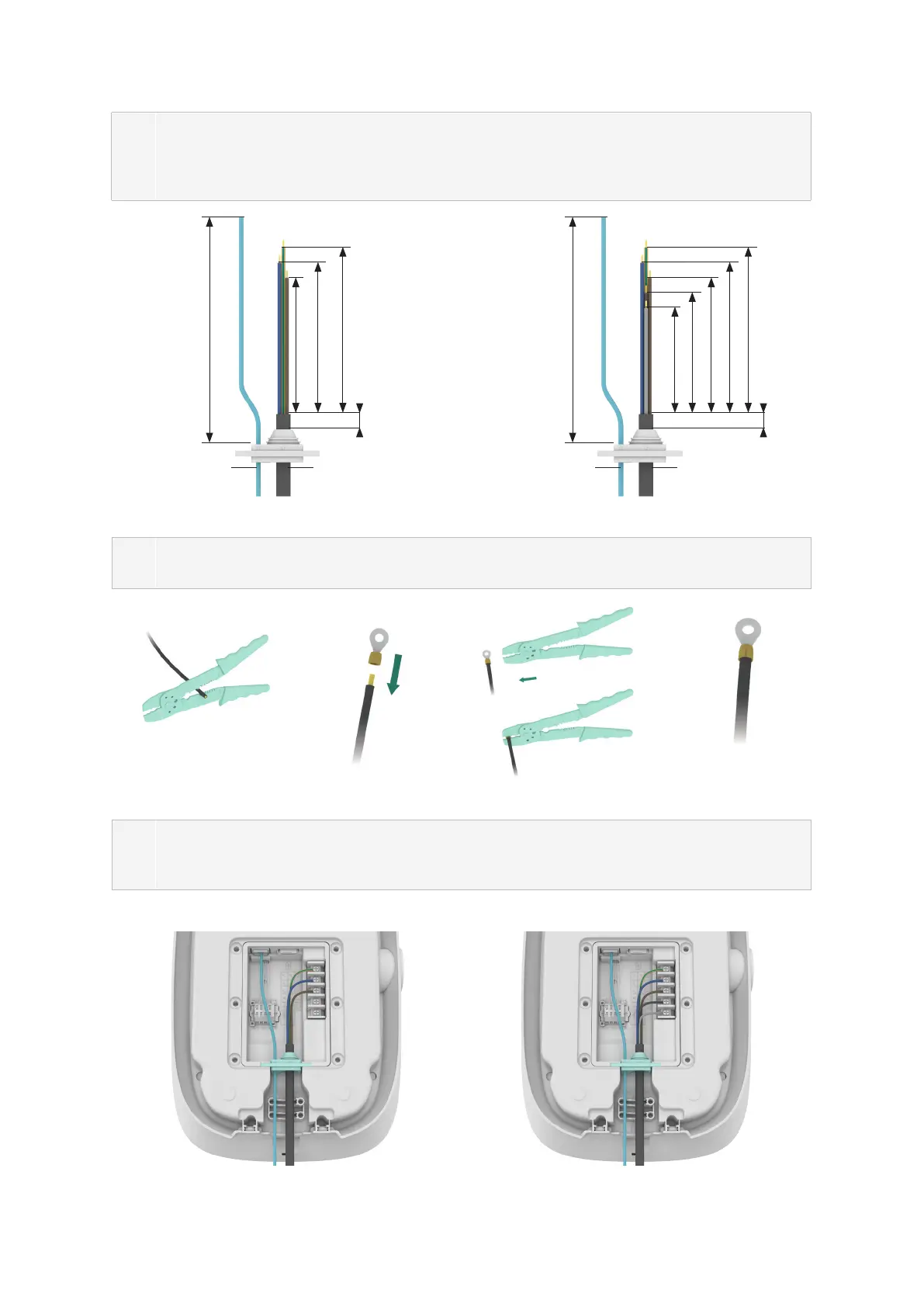

Verica la longitud de entrada del cable y la longitud de pelado basándote en los
requisitos de la gura 6. Si el cable de alimentación es exible, se le tiene que crimpar
un conector de anillo. Se puede utilizar un cable CAT5 o CAT6 como cable de red, el
cable de red se crimpa con el conector RJ-45.
Figura 6 Longitud del cable de entrada (unidad: mm)
5
Si el cable de alimentación es exible, se le tiene que crimpar un conector de anillo. El
proceso de crimpado se muestra en la gura 7.
Figura 7 Crimpado de conector de anillo
6
Instala el pasacables de goma, tal y como se muestra en la gura 8. Conecta los hilos
del cable de alimentación y, a continuación, conecta el cable de red si es necesario.
No se necesita una toma de tierra externa.
Figura 8 Diagrama de cableado
90
90
80
70
150
150
100
100
110
110
10
10
7,4 kW 22 kW
Cable de red Cable de redCable de alimentación Cable de alimentación
7,4 kW 22 kW
Paso 1 Paso 2 Paso 3
Paso 4
