Contrôlez la longueur d’entrée de câble et la longueur de dénudage conformément aux
exigences de la gure6. Le câble d’alimentation est un câble exible qui doit être serti
avec une borne annulaire. Le câble CAT5 ou CAT6 peut être utilisé comme câble réseau,
et le câble réseau est serti avec le connecteur de câble réseau.

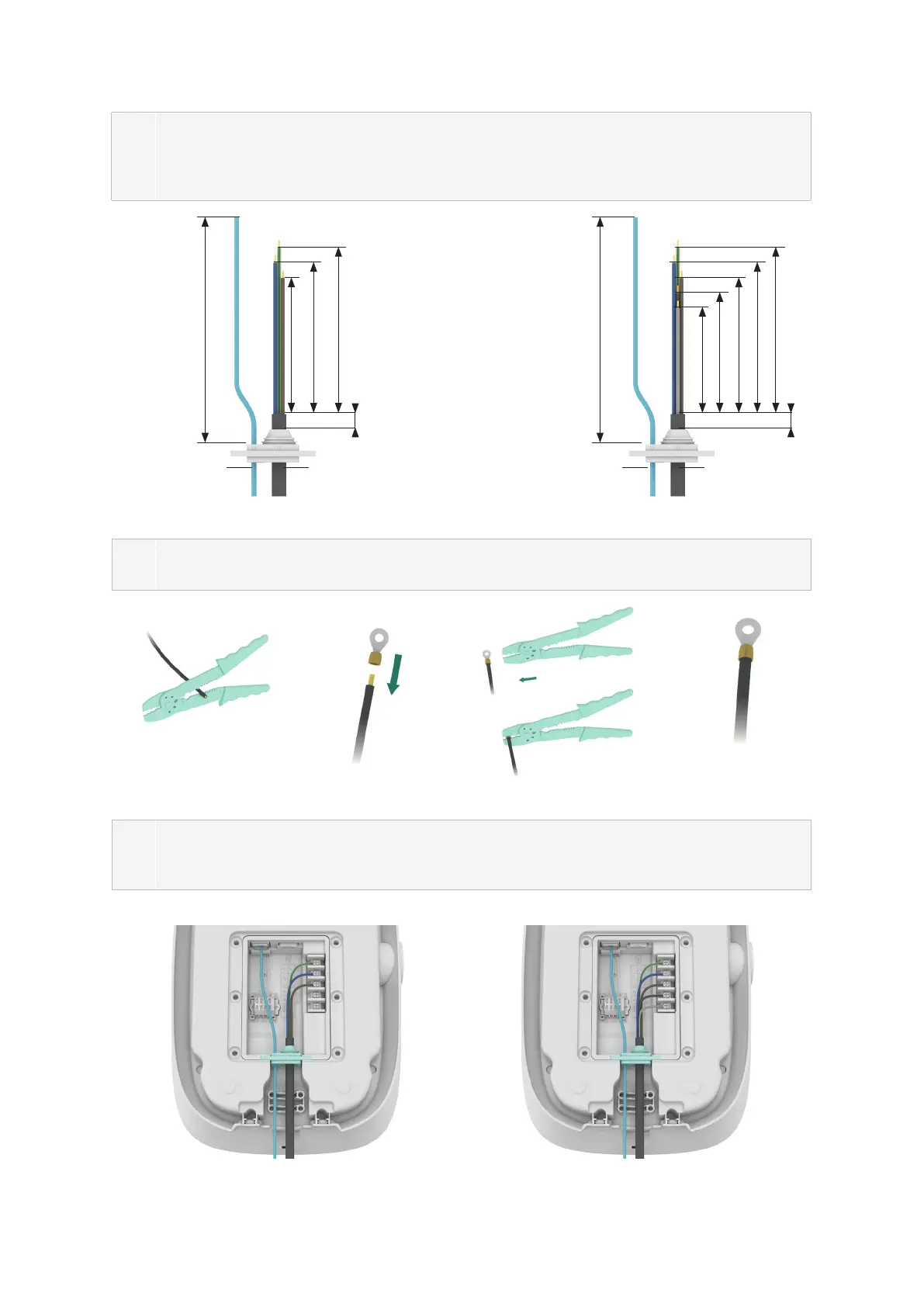

Figure6. Longueur d’entrée de câble (unité: mm)
5
Le câble d’alimentation doit être serti avec une borne annulaire. La procédure de
sertissage est illustrée à la gure7.
Figure7. Sertissage de la borne annulaire
6
Installez le bouchon en caoutchouc d’entrée de câble et terminez le câblage, comme le
montre la gure8. Terminez le câblage de l’alimentation, puis connectez le câble réseau
si nécessaire. Aucune mise à la terre externe n’est nécessaire.
Figure8. Schéma de câblage
90
90
80
70
150
150
100
100
110
110
10
10
7,4kW 22kW
Câble réseau Câble réseauCâble d’alimentation Câble d’alimentation
7,4kW 22kW
Étape1 Étape2 Étape3
Étape4
