Maxeon SunPower Drive - Page 214

© 2023 Maxeon Solar Technologies, Ltd. Alle rechten voorbehouden. | 549549 Revisie A - oktober 2023
Specicaties in dit document kunnen zonder voorafgaande kennisgeving worden gewijzigd.
15
Installatiestappen:
Opmerking: Tijdens het bedraden/de installatie moet de elektrische voeding uitgeschakeld zijn.
1. Bedrading
1
Omdat de bedrading van dit product zich aan de achterkant bevindt, moet de
bedrading worden voltooid voordat het laadstation aan de muur wordt bevestigd.
Installeer eerst de afdichtstrip zoals weergegeven in afbeelding 3.
2
Haal de rubberen kabelingangsplug uit de verpakking met reserveonderdelen.
Alseennetwerkkabel moet worden aangesloten, moeten de afdichtpunten van
denetwerkkabel vóór gebruik op maat worden geknipt, zoals in afbeelding 4.

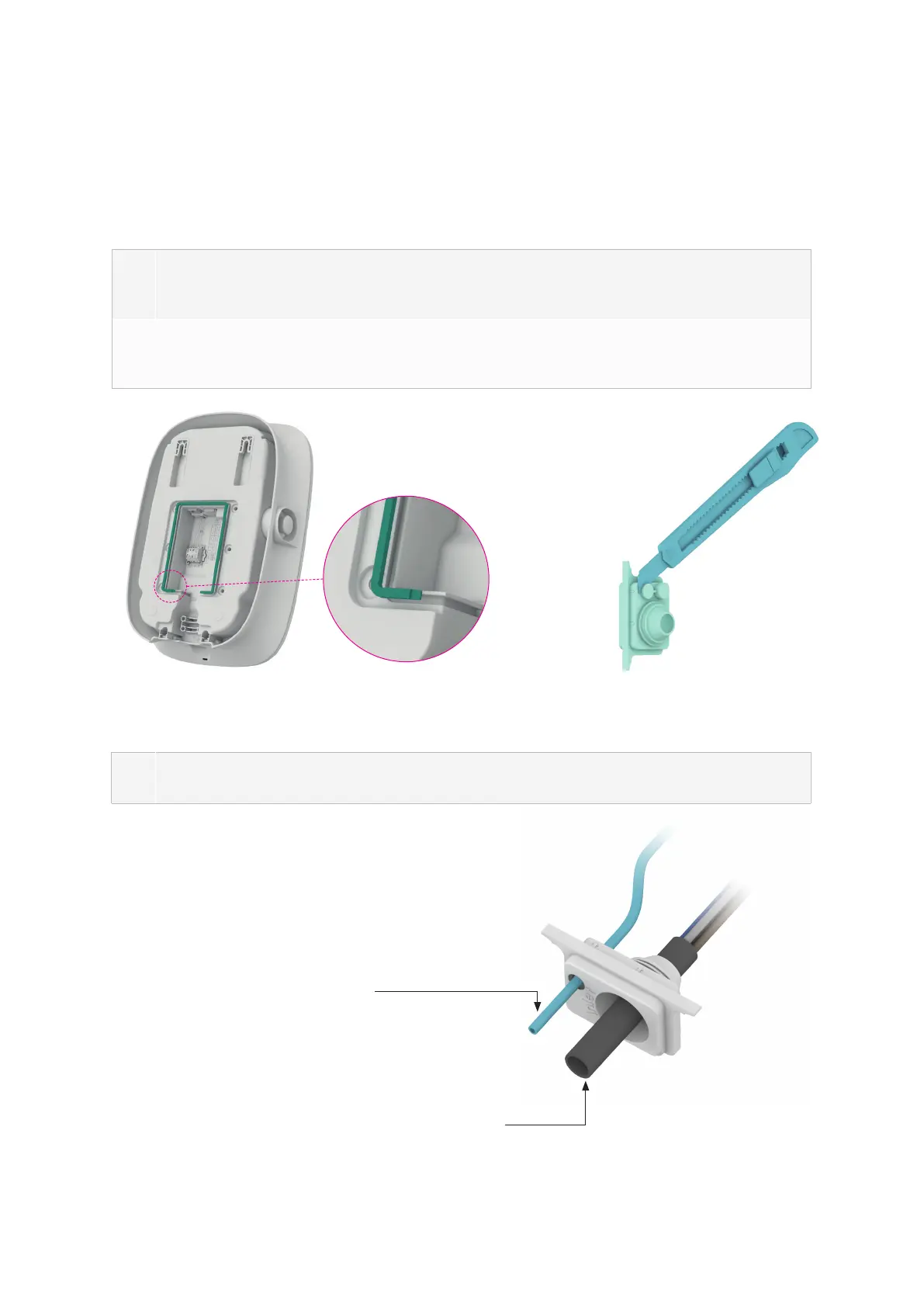

Afbeelding 3 Installatie van afdichtstrip Afbeelding 4 Op maat knippen van kabelingangsplug
3
Haal de voedingskabel door de rubberen afdichtplug. Als een netwerkkabel aangesloten
moet worden, haalt u deze erdoor zoals weergegeven in afbeelding 5.
Afbeelding 5 Kabel door de rubberen kabelingangsplug halen
Netwerkkabel CAT5/CAT6
(als ethernetcommunicatie vereist is)
Voedingskabel 5 x 2,5 mm
2
- buitendiameter 13-18 mm
