1. Überprüfe die Installationsposition. Der Abstand zwischen der Oberseite der Ladestation
und dem Boden sollte 1 bis 1,3 m betragen. Kontrolliere die Ebenheit der Schablone
mit einer Wasserwaage. Markiere die Bohrlöcher mit einem Stift (siehe Abb. 13). Für
Wartungsarbeiten wird auf jeder Seite der Ladestation ein Abstand von mindestens
200 mm empfohlen (siehe Abb. 13).

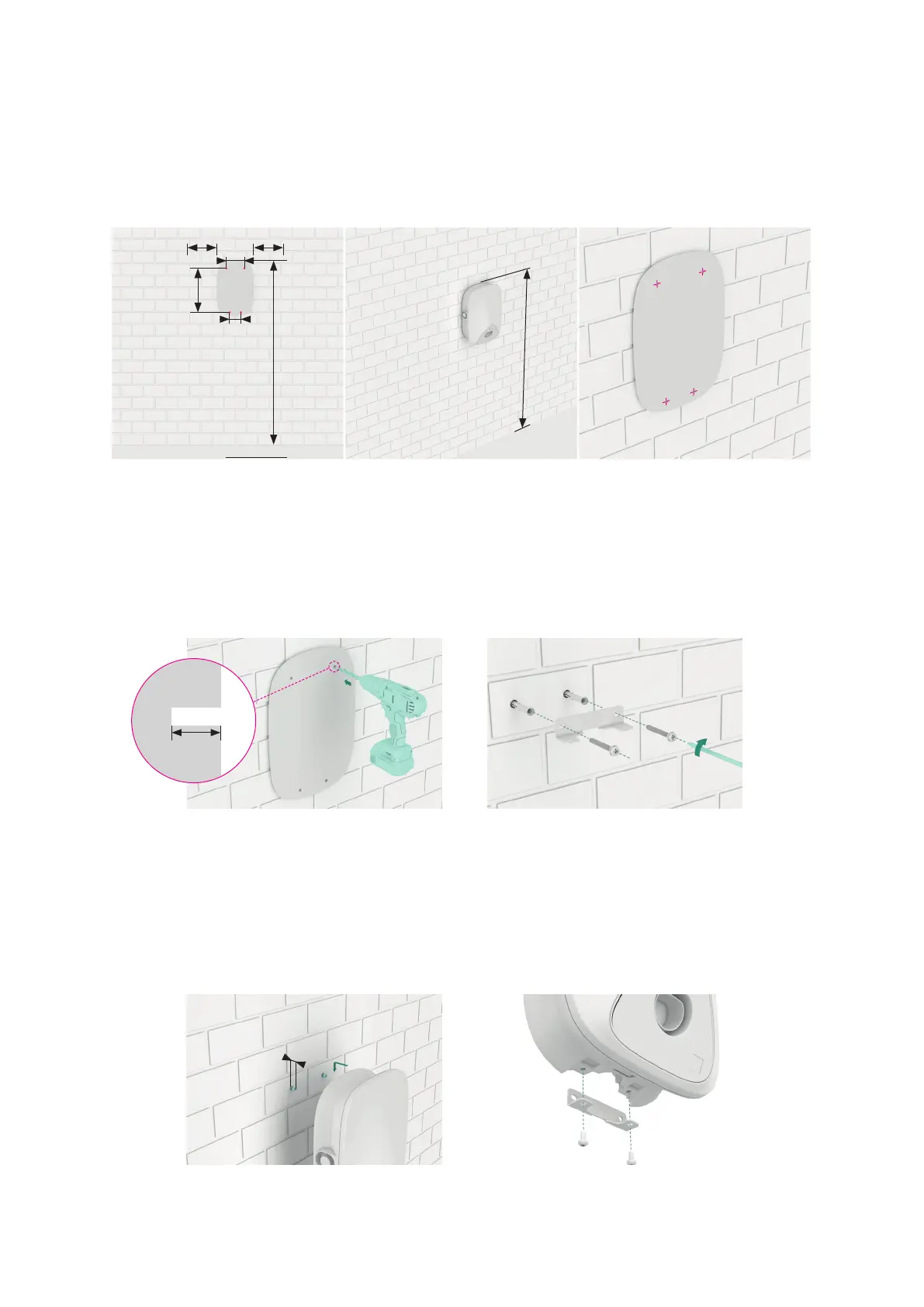

Abb. 13 Markieren der Bohrlöcher
2. Bohre an den markierten Stellen Löcher mit einem 8er-Bohrer. Die Bohrtiefe beträgt 60 mm
(siehe Abb. 14).
3. Setze die Kunststoffspreizdübel (Ø8*60) in die vier Montagebohrungen ein und befestige
die Montagehalterung mit selbstschneidenden Schrauben (M6*50) in den zwei unteren
Montagebohrungen (siehe Abb. 15). Überprüfe nach dem Befestigen der Montagehalterung
die Ebenheit mit einer Wasserwaage.
Abb. 14 Löcher in die Wand bohren Abb. 15 Befestigen der Montagehalterung
4. Drehe selbstschneidende Schrauben (M6*50) in die beiden oberen Bohrungen ein. Der
Überstand der Schrauben von der Wand muss 7 mm betragen. Hänge dann die Ladestation
mit den zwei Aussparungen auf der Rückseite in die zwei selbstschneidenden Schrauben ein
(siehe Abb. 16).
5. Befestige die Unterseite der Ladestation mit zwei Schrauben (M6*12) an der
Montagehalterung (siehe Abb. 17). Überprüfe dann die Ebenheit der Ladestation mit einer
Wasserwaage.
Abb. 16 Einhängen der Ladestation Abb. 17 Befestigen der Unterseite der Ladestation
80
126
303,5
Max. 1.236 mm
vom Boden
Max. 1,3 m
4 Bohrungen
mit einem
Durchmesser
von 8 mm
4 Bohrungen
mit einem
Durchmesser
von 8 mm
7
Überstand des Schraubenkopfes:
7 mm
60
PH3
200 200
