© 2023 Maxeon Solar Technologies, Ltd. Todos los derechos reservados. | 549549 Revisión A - Octubre 2023
Las especicaciones incluidas en esta cha técnica están sujetas a cambios sin previo aviso.
18

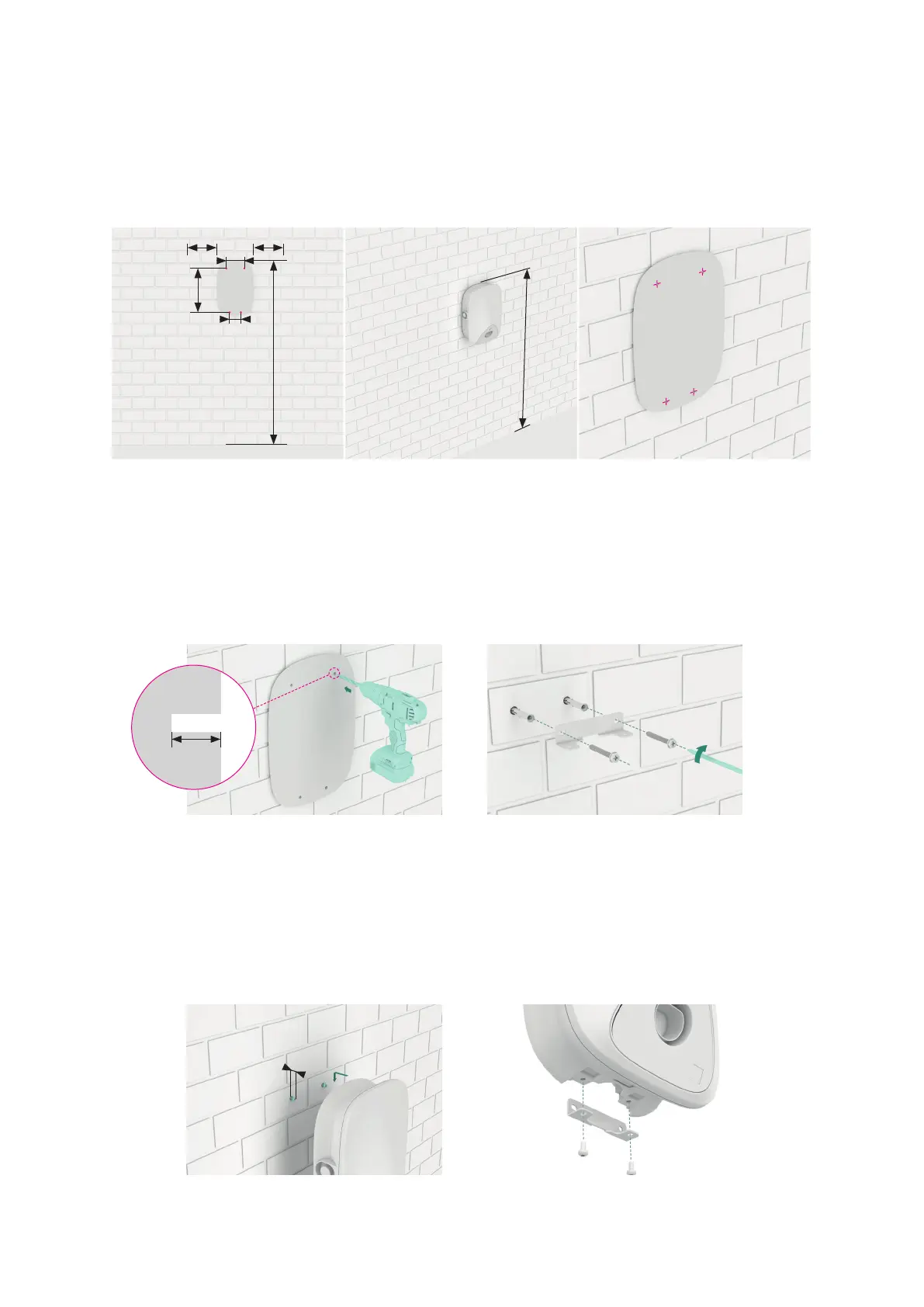

1. Conrma la posición de la instalación. Se recomienda que haya de 1 a 1,3 m entre la parte
superior de la estación de carga y el suelo. Conrma que la plantilla está nivelada con un
nivel. A continuación, marca los agujeros para el taladro tal y como se muestra en la gura
13. Se recomienda que haya una distancia de al menos 200 mm para mantenimiento a
cada lado del cargador, tal y como se muestra en la gura 13.
Figura 13 Marcado de los agujeros para el taladro
2. Haz los agujeros con el taladro en la posición marcada con la broca Ø 8. La longitud
efectiva del taladro debe ser de, al menos, 80 mm, y la profundidad de taladrado de
60 mm, tal y como se muestra en la gura 14.
3. Inserta los tacos de plástico Ø 8*60 en los cuatro agujeros de montaje. Fija el soporte de
montaje en los dos agujeros de abajo utilizando los tornillos perforantes M6*50 tal y como
se muestra en la gura 15. Conrma que todo está nivelado con un nivel tras jar el soporte
de montaje.
Figura 14 Realizado de los agujeros en la pared Figura 15 Fijado del soporte de montaje
4. Instala 2 tornillos perforantes M6*50 en los dos agujeros superiores. Los tornillos deben
sobresalir 7 mm de la pared. A continuación, cuelga la estación de carga en los dos tornillos
superiores a través de las dos hebillas de la parte posterior, tal y como se muestra en la
gura 16.
5. Fija la parte inferior de la estación de carga al soporte de montaje utilizando dos tornillos
M6*12, como se muestra en la gura 17. A continuación, comprueba el nivelado de la
estación de carga con un nivel.
Figura 16 Colgando la estación de carga Figura 17 Fijado de la parte inferior de la estación de carga
80
126
303,5
Máx. 1236 mm
desde el suelo
Máx. 1,3 m
4 agujeros de
8 mm de diámetro
4 agujeros
de 8 mm
de diámetro
7
El cabezal del tornillo debe sobresalir
7 mm
60
PH3
200 200
