Capítulo 3
Descripción general del cargador

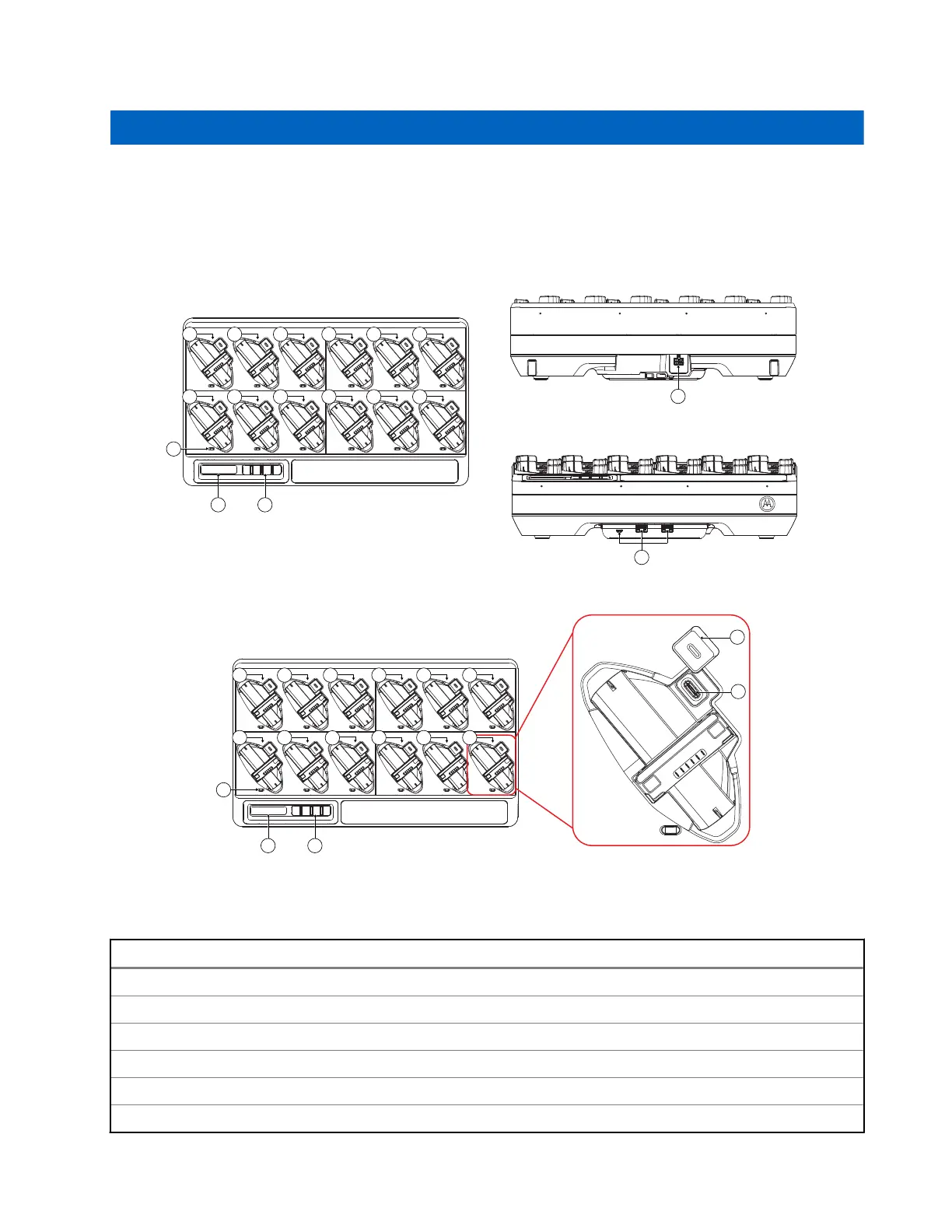

Figura 1: Descripción general del cargador
1
15
14 13
18
19
2 3 4 5 6
7 8 9 10 11 12
1
15
14 13
16
17
2 4 5 6
7 8 9 10 11 12
3
Mesa 5: Descripción general del cargador
Elemento Descripción
1-6 Cavidad 1 a 6
7-12 Cavidad 7 a 12
13 Teclado de selección del menú
14 Pantalla del teclado
15 Indicador LED de estado (uno por cavidad)
16 Puerto USB (con cubierta antipolvo)
MN009418A01-AD
Capítulo 3: Descripción general del cargador
