Motorola MTM800 FuG

4.2.2
Festinstallation
Wann und wo zu verwenden:
Führen Sie die folgenden Schritte aus, um eine Festinstallation des Funkgeräts vorzunehmen.
Vorgehensweise:
1 Stellen Sie sicher, dass die Stromzufuhr gewährleistet ist.
2 Vergewissern Sie sich, dass das Gerät ausreichend belüftet ist und nicht überhitzt.
3 Wählen Sie eine flache Oberfläche für die Feststation und den externen Lautsprecher.
4 Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts und des Aufsatzes tragen
kann.
5 Wenn eine Außenantenne verwendet wird, wählen Sie für das Funkgerät einen Platz, der so nah
wie möglich am Eintrittsort des Antennenkabels in das Gebäude liegt. Stellen Sie sicher, dass
die Installation des Überspannungsschutzes mit den Anweisungen und Sicherheitshinweisen
des Herstellers übereinstimmt. Das Netzteil muss entsprechend geerdet sein.

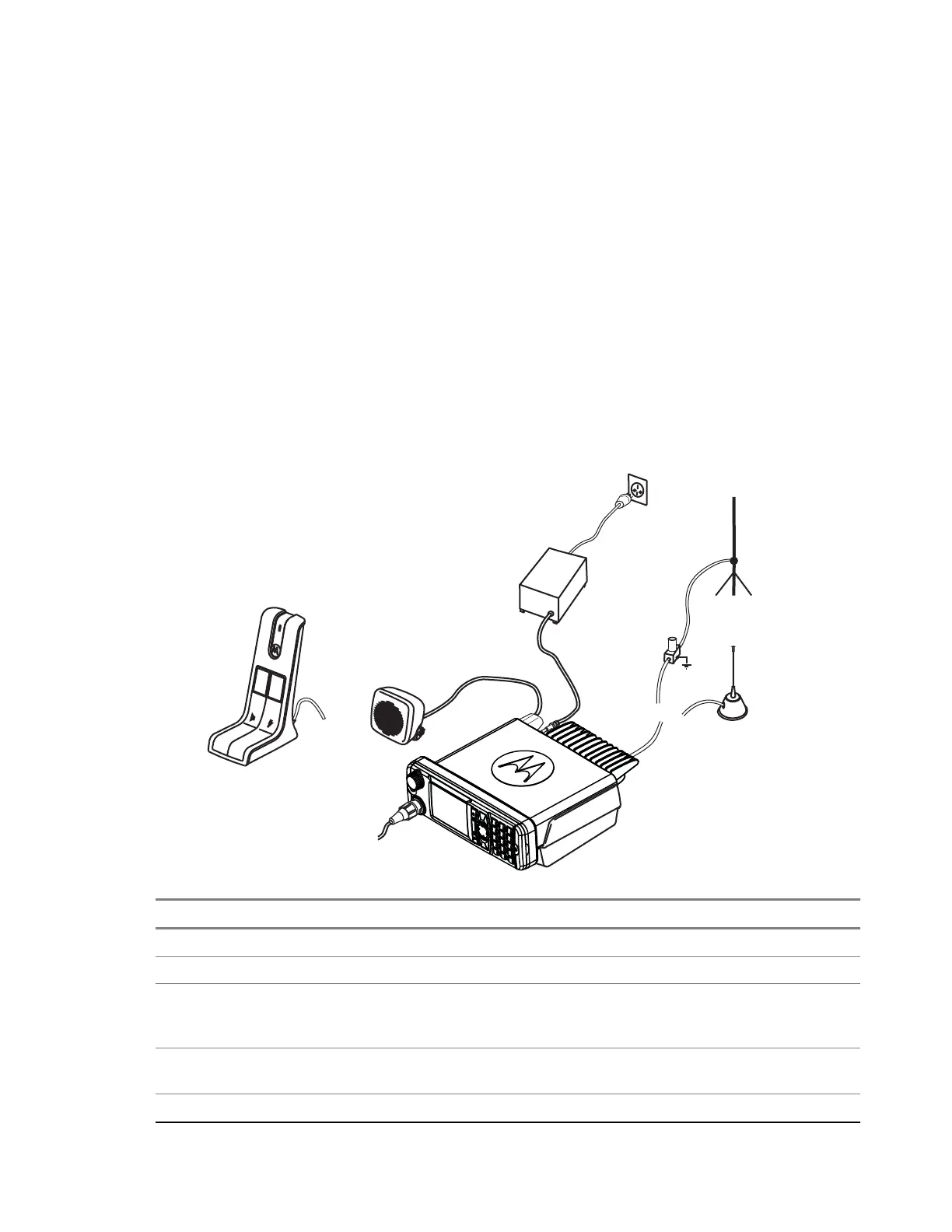

Abbildung 6: Typische Festmontage
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
1
2
3
4
5
7
8
9
10
1
2
6
11
Nummer Beschreibung Teilenummer
1 Tischmikrofon RMN5106_
2 Lautsprecher RSN4002_, RSN4003_ oder RSN4004_
3 Gleichstromkabel GKN6266_ oder PMKN4165_ (zur
Verwendung mit PMPN4055_ oder
PMPN4076_)
4 Stromversorgung GPN6145_, HPN4007_, PMPN4055_
oder PMPN4076_
5 Geerdetes Kabel
Tabelle wird fortgesetzt…
