5.5
Anschlüsse und Pin-Belegung des Ethernet-
Erweiterungsmoduls

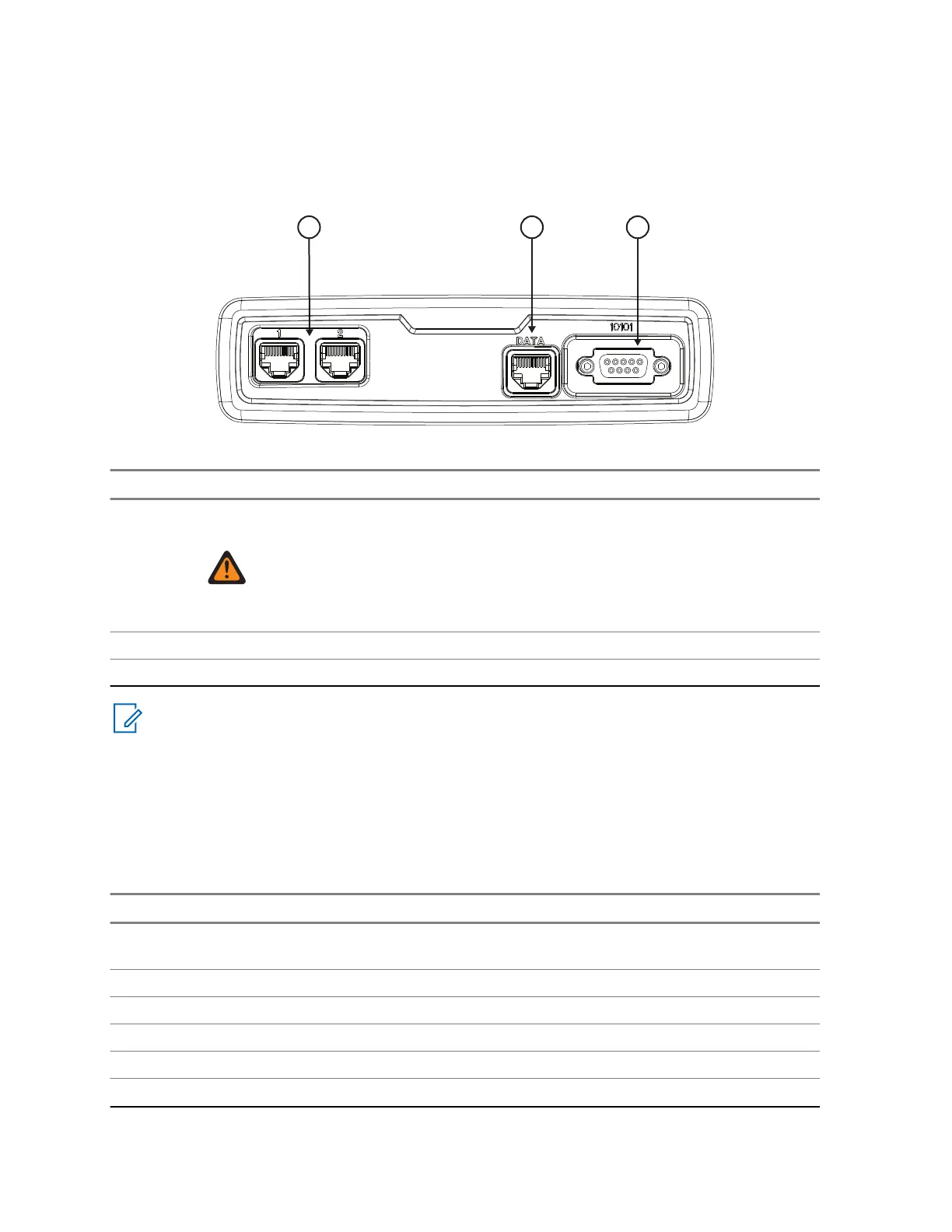

Abbildung 59: Erweitertes Ethernet-Modul – Vorderansicht und Anschlussposition
Nummer Beschreibung
1 Zwei 10-polige Ethernet-Anschlüsse. (Anschlüsse für Bedienteile oder Ethernet-
Erweiterungsmodul).
WARNUNG:
Ethernet-Erweiterungsmodule sind nur kompatibel mit Ethernet-Remote-
Bedienteilen. Ein Ethernet-Bedienteil darf nicht mit Nicht-Ethernet-
Bedienteilen kombiniert werden.
2 10-poliger Anschluss (für SIM-Konnektivität)
3 9-poliger D-Sub-Anschluss
HINWEIS:
Verwenden Sie ein passendes 10-poliges Ethernet-Kabel zum Anschließen von Bedienteilen
oder des Ethernet-Erweiterungsmoduls. Verwenden Sie keine TELCO-Kabel.
5.5.1
Schnittstellen des Ethernet-Bedienkopfes
Tabelle 53: Pin-Belegung des 10-poligen Steckverbinders von RJ50 Port 1 und Port 2 – Ethernet-
Erweiterungsmodul
Pin Funktion Beschreibung
1 FLT_A+ (12 V) Dies ist die Spannungsversorgung für das EEH von der
Stromversorgung oder Batterie
2 TX_P_P1 Ethernet, Übermittlung, positiv, TX+
3 TX_N_P1 Ethernet, Übermittlung, negativ, TX-
4 RX_P_P1 Ethernet, Empfang, positiv, RX+
5 GND Hauptplatine Masse
6 GND Hauptplatine Masse
Tabelle wird fortgesetzt…
68015000553-KC
Kapitel 5: Anschlüsse und PIN-Belegung
