4.3.2
Erweitertes Bedienteil zur Remote-Montage auf einer DIN-Halterung
anbringen
Wann und wo zu verwenden:
Führen Sie die folgenden Schritte aus, um das erweiterte Bedienteil zur Remote-Montage auf einer
DIN-Halterung anzubringen.
Vorgehensweise:
1 Schieben Sie das erweiterte Bedienteil für die Remote-Montage auf die DIN-Halterung, bis es
einrastet.
2 Ziehen Sie die Schrauben an beiden Seiten der DIN-Halterung an.

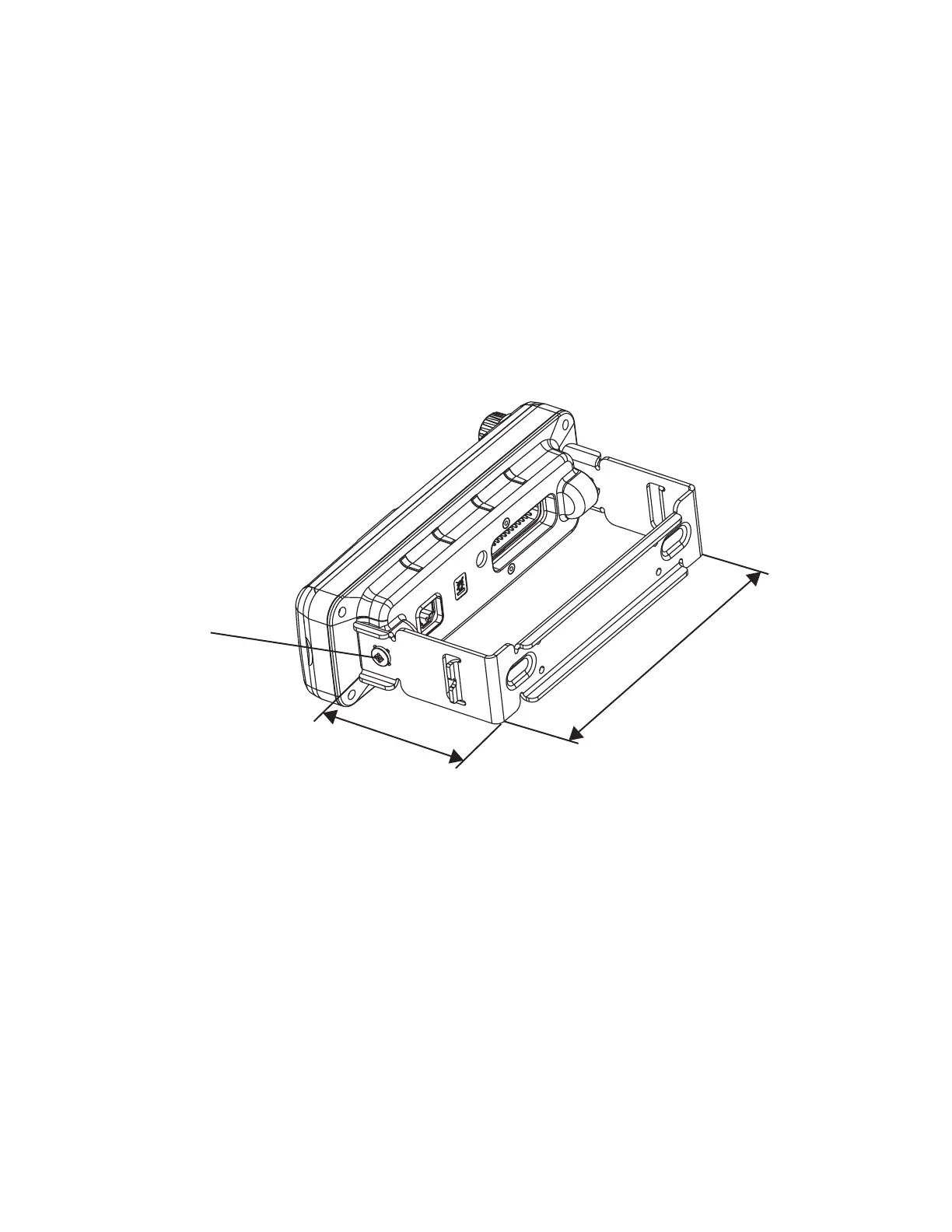

Abbildung 9: Installation des erweiterten Bedienteils zur Remote-Montage auf einer DIN-
Halterung
1 und 2 – DIN-Halterungssatz (PMLN5093)
4.3.3
Erweitertes Bedienteil zur Remote-Montage mit der DIN-Halterung in
den DIN-Rahmen einführen
Wann und wo zu verwenden:
Führen Sie die folgenden Schritte aus, um das erweiterte Bedienteil zur Remote-Montage mit der DIN-
Halterung in den DIN-Rahmen einzuführen.
Vorgehensweise:
1 Schieben Sie den Montagerahmen auf die DIN-Halterung, und fixieren Sie ihn, indem Sie die
entsprechenden Befestigungslaschen zurückbiegen.
2 Verwenden Sie gegebenenfalls alle sechs Laschen, um die Teile sicher miteinander zu
verbinden.
68015000553-KC
Kapitel 4: Installation des Funkgeräts
