5.7
Anschluss- und Pin-Belegung des erweiterten Bedienteils

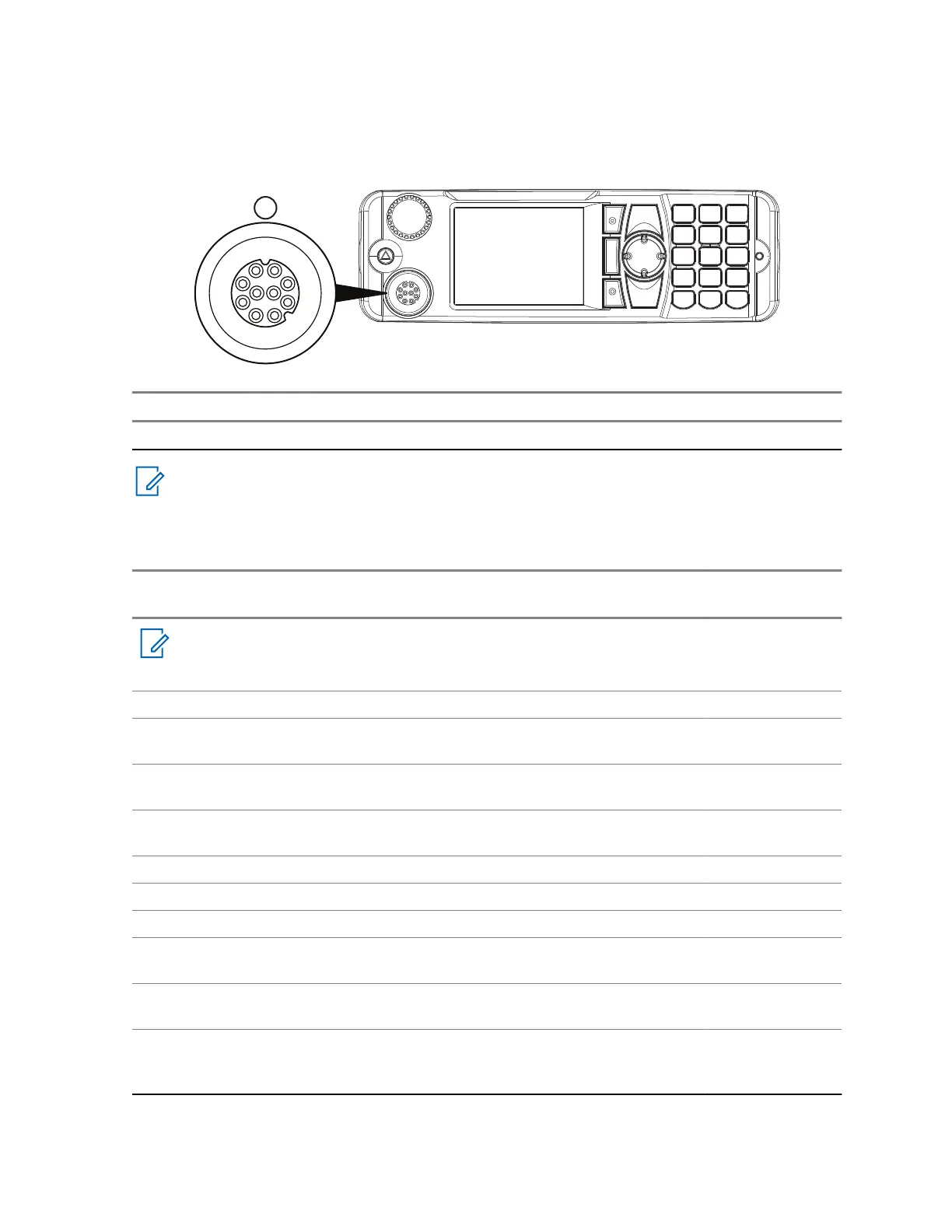

Abbildung 61: Mobilmikrofonanschluss des erweiterten Bedienteils
Nummer Beschreibung
1 Ansicht des Mobilmikrofonanschlusses für das erweiterte Bedienteil
HINWEIS:
Die Beschriftung der Tastatur des Bedienteils kann je nach kunden-/länderspezifischen
Anforderungen variieren.
Tabelle 56: Mobilmikrofonanschluss des erweiterten Bedienteils
Mobilmikrofona
nschluss-Pin
Standardfunktion
en
Alternative
Funktionen
USB-
Funktionen
RS232-
Funktionen
HINWEIS:
Der Anschluss schaltet automatisch in einen der 5 Modi, je nach automatischer
Erkennung des angeschlossenen Zubehörs.
1 1-WIRE 1-WIRE 1-WIRE 1-WIRE 1-WIRE
2 GPIO_3 PTT GP-Eingang
oder -Ausgang
GP-Eingang
oder -Ausgang
RS-232-RTS
3 LAUTSPR
ECHER
LAUTSPRECHER LAUTSPRECH
ER
LAUTSPRECHE
R
LAUTSPRECH
ER
4 GPIO_2 GPIO_2-
EINGANG
GP-Eingang
oder -Ausgang
DATEN- RS-232-RXD
5 GND GND GND GND GND
6 OPT 5 V HOHE Impedanz OPT 5 V VBUS OPT 5 V
7 MIC + MIC + MIC + MIC + MIC +
8 GPIO_1 GPIO_1-
EINGANG
GP-Eingang
oder -Ausgang
DATEN + RS-232-TXD
9 GPIO_4 HOOK GP-Eingang
oder -Ausgang
GP-Eingang
oder -Ausgang
RS-232-CTS
10 GPIO_0 GPIO_0-
EINGANG
GP-Ein- und -
Ausgang,
eingeschaltet
GP-Ein- und -
Ausgang,
eingeschaltet
GP-Ein- und -
Ausgang,
eingeschaltet
68015000553-KC
Kapitel 5: Anschlüsse und PIN-Belegung
