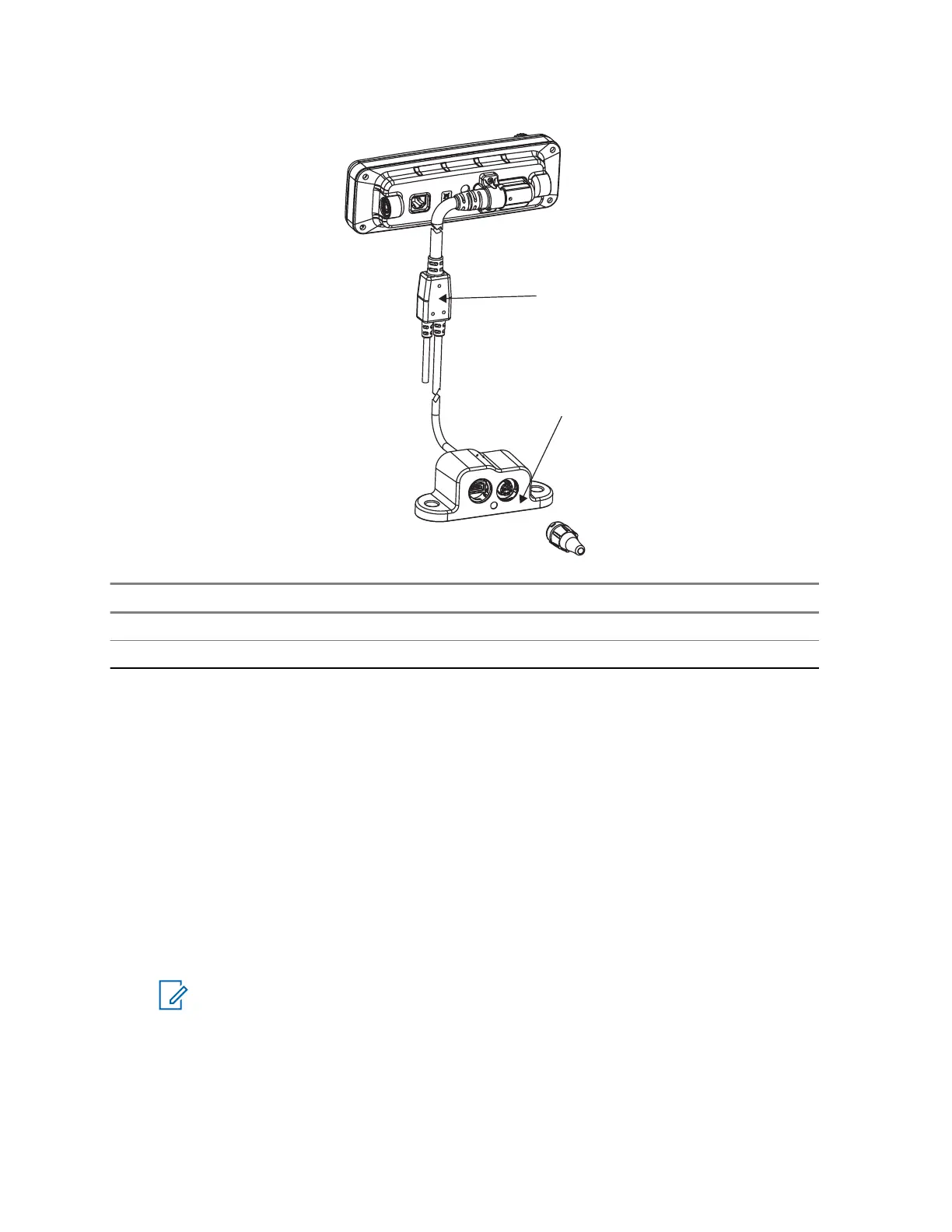

Abbildung 11: Zubehör-Erweiterungskabel mit Mobilmikrofonanschluss (MMP)
Nummer Beschreibung
1 Zubehör-Verlängerungskabel PMKN4029_/PMKN4056_
2 Mobilmikrofonanschluss
4.3.5
Zubehör-Verlängerungskabel anschließen
Wann und wo zu verwenden:
Führen Sie die folgenden Schritte aus, um das Zubehör-Verlängerungskabel anzuschließen.
Vorgehensweise:
1 Stecken Sie das Zubehör-Verlängerungskabel in die D-Sub-Buchse des erweiterten Bedienteils
für die Remote-Montage.
2 Um das Zubehör-Verlängerungskabel zu befestigen, ziehen Sie die Schrauben am D-Sub-
Anschluss an.
3 Das Mobilmikrofonanschluss/USB-Anschluss-Modul kann auf unterschiedlichsten Oberflächen
montiert werden. Um das Modul sicher an Ort und Stelle zu befestigen, ziehen Sie die zwei
Schrauben an beiden Seiten des Moduls an.
HINWEIS:
Weitere Informationen über die Pin-Belegung der Anschlüsse des Zubehör-
Verlängerungskabels und des Mobilmikrofonanschluss/USB-Anschluss-Moduls finden
Sie im Abschnitt „Erweitertes Bedienteil zur Remote-Montage/erweiterte Bedienteil zur
Motorradmontage zu Zubehöranschluss (Zubehör-Verlängerungskabel)“.
68015000553-KC
Kapitel 4: Installation des Funkgeräts
50 Feedback senden
