Temposonics
®
R-Series SSI
Operation Manual
Temposonics
®
R-Series SSI
Operation Manual

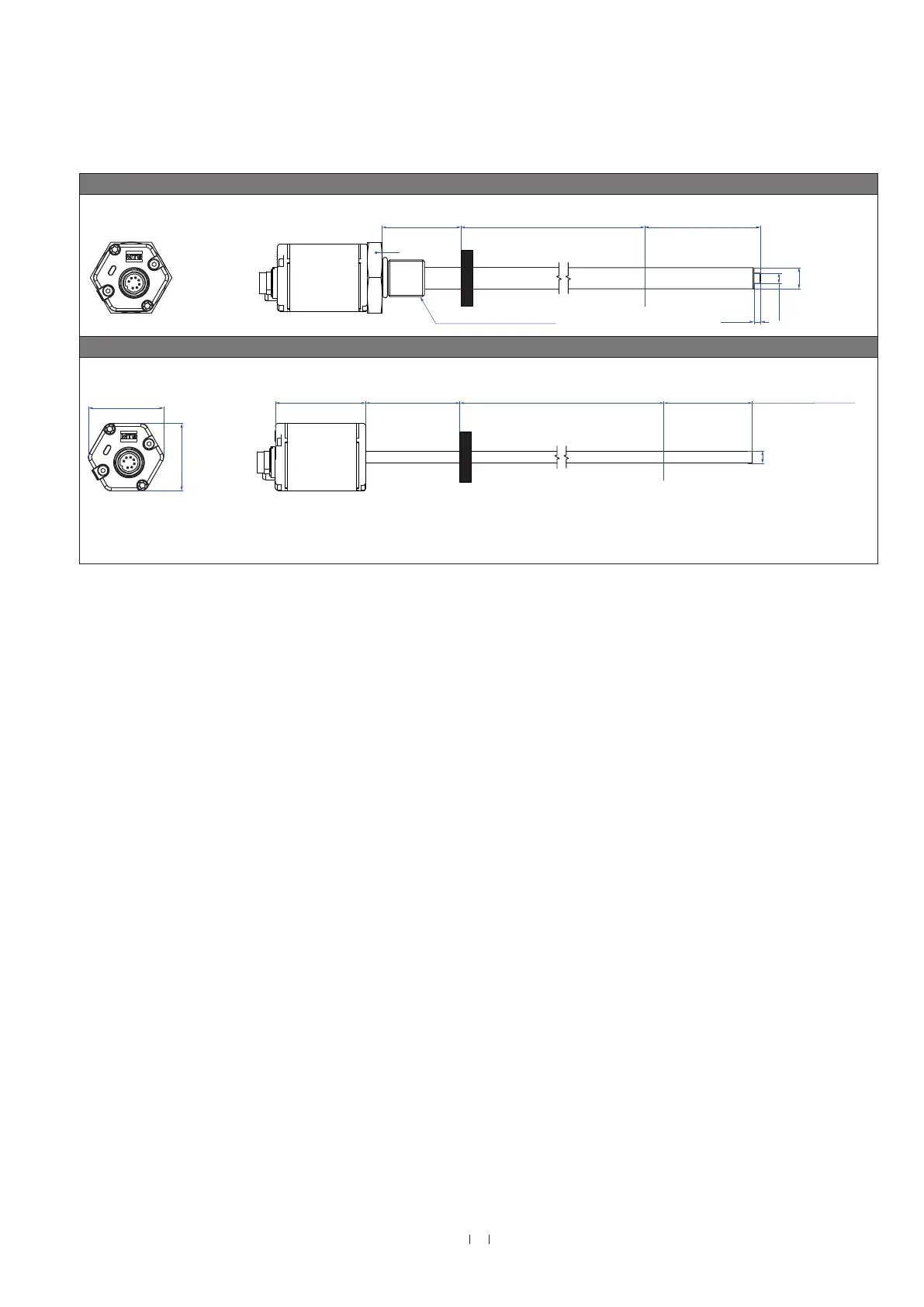

Fig. 8: Temposonics
®
RH with ring magnet part 2
Controlling design dimensions are in millimeters and measurements in ( ) are in inches
RH-J, example: Connector outlet D70
Null zone
51
(2.01)
Stroke length
25…7620
(1…300)
Null zone
51
(2.01)
Stroke length
25…7620
(1…300)
Dead zone
63.5 / 66*
(2.5 / 2.6*)
Dead zone
63.5 / 66*
(2.5 / 2.6*)
Dead zone
63.5 / 66*
(2.5 / 2.6*)
Sensor electronics housing
68
(2.68)
Ø 10 ± 0.13
(Ø 0.39 ± 0.01)
Ø 10 ± 0.13
(Ø 0.39 ± 0.01)
Stroke length
25…7620
(1…300)
Dead zone
63.5 / 66*
(2.5 / 2.6*)
Ø 10 ± 0.13
(Ø 0.39 ± 0.01)
Null zone
51
(2.01)
Sensor electronics housing
68
(2.68)
32.5
(1.28)
Flange »M« / »V«: M18×1.5-6g
Flange »H« / »S«: ¾"-16 UNF-3A
Flange »T« / »U«: ¾"-16 UNF-3A
Flange »D«: M18×1.5-6g
Flange »R«: M18×1.5-6g
Flange »J«: M22×1.5-6g
Flange »M« / »V«: M18×1.5-6g
Flange »H« / »S«: ¾"-16 UNF-3A
46
(1.81)
53
(2.09)
43.7
(1.72)
49
(1.93)
Null zone
61
(2.4)
Stroke length
25…7620
(1…300)
Stroke length
25…7620
(1…300)
Dead zone
52 / 54 / 57**
(2.05 / 2.13 / 2.24**)
Sensor electronics housing
58
(2.28)
Ø 6.8 ± 0.13
(Ø 0.27 ± 0.01)
22
(0.87)
15
(0.59)
3
(0.12)
8
(0.31)
Ø 12.8 ± 0.1
(Ø 0.5 ± 0.004)
Dead zone
70 / 72.5*
(2.76 / 2.85*)
M4 thread
Ø 10 ± 0.13
(Ø 0.39 ± 0.01)
3.5
(0.14)
6
(0.24)
Dead zone
73.6
(2.9)
Ø 12.7
± 0.13
(Ø 0.5
± 0.01)
Magnet
** 25…1575 mm ( 1 62.01 in.) stroke length: 52 mm (2.05 in.) dead zone
1576…5000 mm ( 62.05…196.90 in.) stroke length: 54 mm (2.13 in.) dead zone
5001…7620 mm (196.89…300.00 in.) stroke length: 57 mm (2.24 in.) dead zone
10
(0.38)
12
(0.46)
Magnet
MagnetMagnetMagnet
Magnet
10
(0.38)
* Stroke length
> 5000 mm (196.9 in.)
* Stroke length
> 5000 mm (196.9 in.)
* Stroke length
> 5000 mm (196.9 in.)
* Stroke length
> 5000 mm (196.9 in.)
* Stroke length
> 5000 mm (196.9 in.)
Ø 10
(Ø 0.39)
A/F 46
A/F 46
A/F 46
A/F 46
A/F 46
A/F 44.5
6.2
(0.24)
4.6
(0.18)
46
(1.81)
53
(2.09)
2.54
(0.1)
9.65
(0.38)
Ø 25.4
(Ø 1)
Null zone
51
(2.01)
11.8
(0.46)
Magnet
44.5
(1.75)
51.3
(2.02)
25
(0.98)
25
(0.98)
RH-B, example: Connector outlet D70
43.7
(1.72)
49
(1.93)
Null zone
61
(2.4)
Stroke length
25…7620
(1…300)
Dead zone
52 / 54 / 57**
(2.05 / 2.13 / 2.24**)
Sensor electronics housing
58
(2.28)
Ø 6.8 ± 0.13
(Ø 0.27 ± 0.01)
** 25…1575 mm ( 1 62.01 in.) stroke length: 52 mm (2.05 in.) dead zone
1576…5000 mm ( 62.05…196.90 in.) stroke length: 54 mm (2.13 in.) dead zone
5001…7620 mm (196.89…300.00 in.) stroke length: 57 mm (2.24 in.) dead zone
Magnet
