04. Jeżeli istnieje potrzeba skasowania innych przełączników, naciskając
wciąż przycisk P1 w ciągu dziesięciu sekund powtórzyć krok 3. W
przeciwnym razie, faza kasowania zakończy się automatycznie.
W celu uzyskania dodatkowych informacji na temat przełącznika DS100,
należy się zapoznać z instrukcją produktu lub odwiedzić stronę www.
niceforyou.com

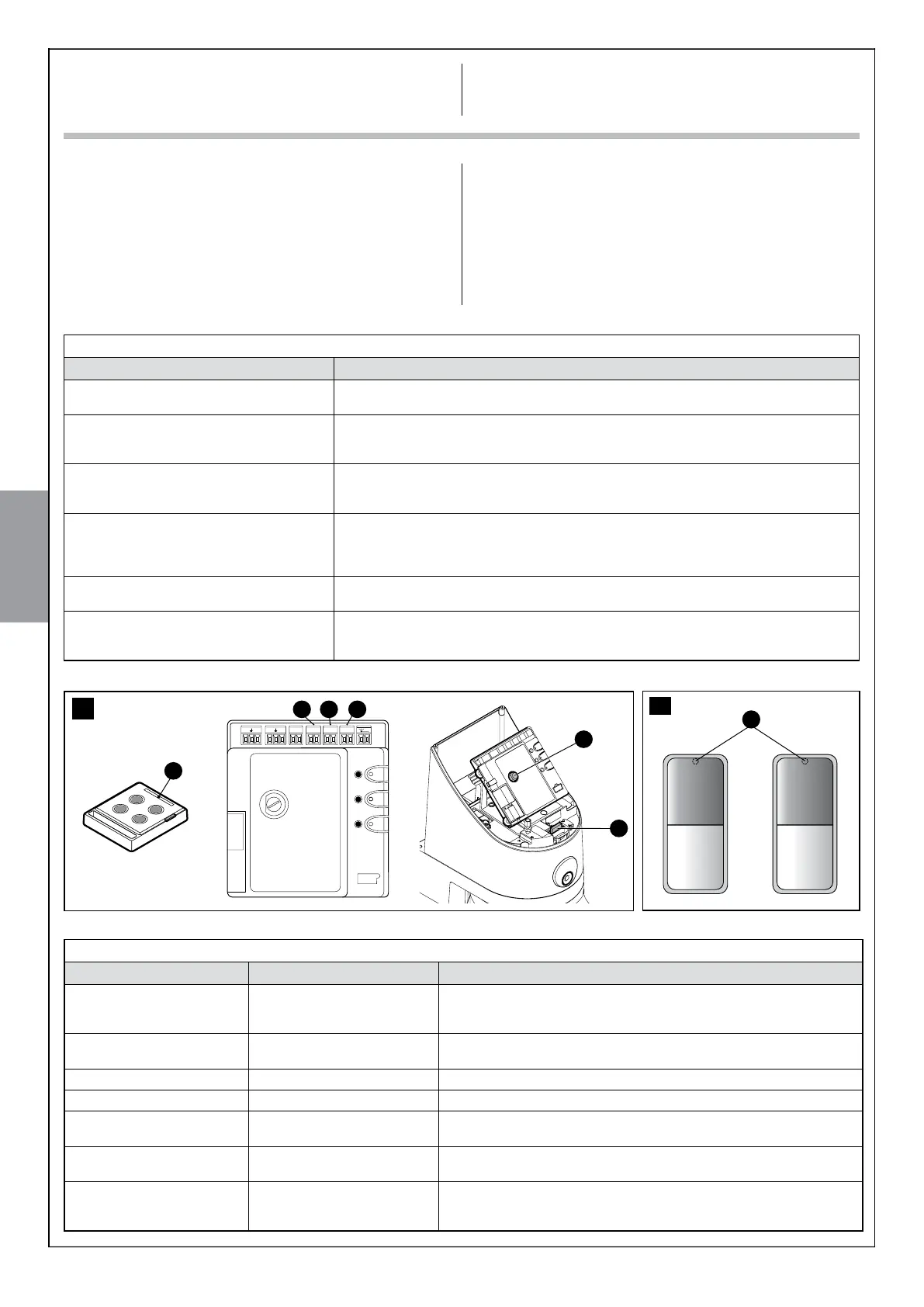

TABELA 10 (rys. 27)
Oznaki Możliwa przyczyna i jej usuwanie
Nadajnik nie wysyła żadnych sygnałów (dioda
led [A] nie świeci się)
• Sprawdzić, czy baterie nie są rozładowane. W razie potrzeby wymienić baterie (patrz punkt
11.5)
Manewr nie rozpoczyna się i dioda led „ECSB-
bus” [B] nie miga
• Sprawdzić, czy kabel zasilający jest podłączony do gniazdka elektrycznego.
• Sprawdzić, czy bezpieczniki [E] lub [F] nie są przepalone. Ewentualnie, zlokalizować przyczynę
usterki i wymienić bezpieczniki na inne o tej samej wartości i charakterystyce
Manewr nie rozpoczyna się i dioda led jest zga-
szona
• Sprawdzić, czy polecenie jest faktycznie odbierane. Jeżeli polecenie dociera do wejścia SbS,
odpowiednia dioda led „SbS” [D] musi się zaświecić; jeżeli natomiast jest użyty nadajnik radiowy,
dioda led „ECSbus” musi wykonać dwa długie mignięcia.
Manewr nie rozpoczyna się i dioda led wykonuje
kilka mignięć
• Sprawdzić, czy jest aktywne wejście STOP, tzn. czy świeci się dioda led „STOP” [C]. Jeżeli
dioda się nie świeci, sprawdzić urządzenie podłączone do wejścia STOP.
• Test fotokomórek wykonywany na początku każdego manewru nie powiódł się. Sprawdzić
fotokomórki, posługując się również Tabelą 11
Manewr rozpoczyna się, ale zaraz po tym nastę-
puje zmiana kierunku ruchu
• Wybrana siła jest zbyt mała, aby poruszać bramą. Sprawdzić czy występują jakieś przeszkody i
ewentualnie wybrać większą siłę, zgodnie z opisem w punkcie 15
Manewr jest wykonywany, ale nie działa lampa
ostrzegawcza
• Sprawdzić obecność zasilania na styku FLASH lampy ostrzegawczej (jako, że jest to prąd zmien-
ny, wartość napięcia nie ma znaczenia: około 10-30Vac). Jeżeli napięcie jest obecne, możliwe że
żarówka jest przepalona i należy ją wymienić na nową żarówkę o identycznych parametrach
TABELA 11
Dioda „SAFE” [A] - rys. 28 Stan Czynność
Wyłączona Fotokomórka nie jest zasilana lub
jest uszkodzona
Sprawdzić, czy w zaciskach fotokomórki jest obecne napięcie około 8-12
Vds; jeżeli napięcie jest prawidłowe, prawdopodobnie fotokomórka jest
uszkodzona
3 szybkie mignięcia i 1 sekunda
przerwy
Urządzenie nie zostało rozpozna-
ne przez centralę
Powtórzyć procedurę wczytywania centrali. Sprawdzić, czy wszystkie pary
fotokomórek na ECSbus mają różne adresy (patrz Tabela 8)
1 bardzo powolne mignięcie RX odbiera optymalny sygnał Prawidłowe funkcjonowanie
1 powolne mignięcie RX odbiera prawidłowy sygnał Prawidłowe funkcjonowanie
1 szybkie mignięcie RX odbiera słaby sygnał Prawidłowe funkcjonowanie, ale należy sprawdzić ustawienie w linii TX-RX i
czystość szybek
1 bardzo szybkie mignięcie RX odbiera bardzo słaby sygnał Jest na granicy prawidłowego funkcjonowania; należy sprawdzić ustawienie
w linii TX-RX i czystość szybek
Stałe świecenie RX nie odbiera żadnego sygnału Sprawdzić, czy nie ma przeszkód pomiędzy nadajnikiem i odbiornikiem (TX
i RX). Sprawdzić, czy dioda led na TX miga powoli. Sprawdzić wyrównanie
TX-RX
TX RX
28
27
CB D
MMM M
FLASHBUS STOP SbS
A
A
E
F
10.5 - ROZWIĄZYWANIE PROBLEMÓW
W Tabeli 10 można znaleźć przydatne wskazówki na temat rozwiązania
problemów, jakie mogą pojawić się w czasie instalowania lub w przypad-
ku uszkodzenia.
10.6 - DIAGNOSTYKA I SYGNALIZACJA
Niektóre urządzenia posiadają możliwość specjalnej sygnalizacji, za
pomocą której można łatwo określić stan działania lub ewentualne dzia-
łanie nieprawidłowe.
10.6.1 - Fotokomórki
W fotokomórkach znajduje się dioda led „SAFE [A] (rys. 28) umożliwiająca
sprawdzenie, w każdej chwili, stanu funkcjonowania, patrz Tabela 11.
