10 – Italiano
Italiano
––– PASSO 6 –––
6.1 - INSTALLARE E COLLEGARE LE FOTOCELLULE
PH200 (g. 14)
• posizionare ogni singola fotocellula a 40/60 cm da terra •
posizionarle sui lati opposti della zona da proteggere • posizionar-
le il più vicino possibile al cancello (distanza massima = 15 cm) •
nel punto di ssaggio deve essere presente un tubo per il passag-
gio dei cavi • puntare il trasmettitore TX verso la zona centrale del
ricevitore RX (disallineamento tollerato: massimo 5°)

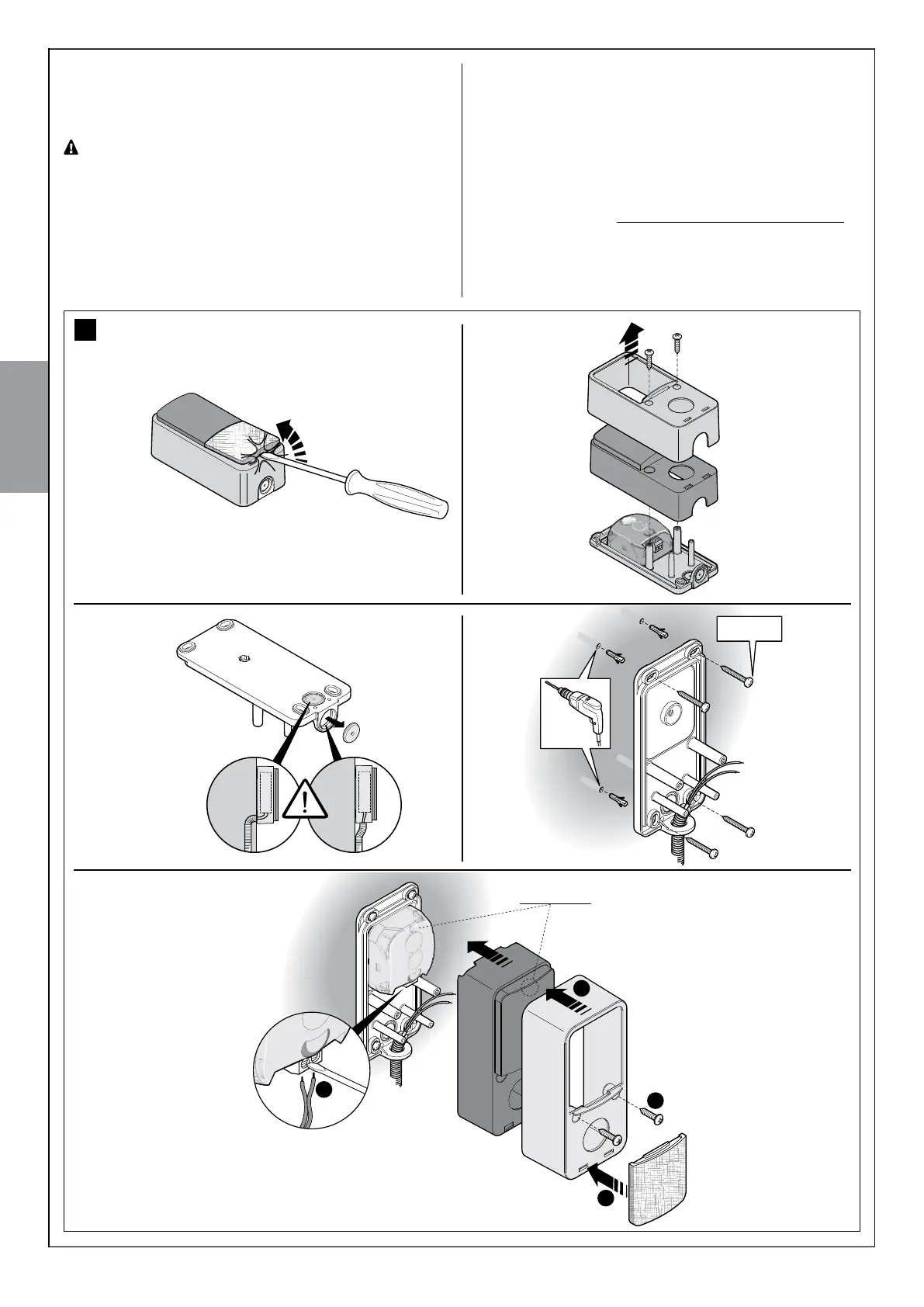

01. Rimuovere il vetrino frontale (fase 01 - g. 14)
02. Togliere il guscio superiore e poi quello interno della fotocellula (fase
02 - g. 14)
03. Forare il guscio inferiore nel punto in cui si prevede il passaggio dei
cavi (fase 03 - g. 14)
04. - Posizionare il guscio inferiore nel punto dove arriva il tubo per il
passaggio dei cavi e segnare i punti di foratura (fase 04 - g. 14)
- Forare il muro con un trapano a percussione con una punta da 5
mm. Inserire nei fori i tasselli da 5 mm (fase 04 - g. 14)
- Far passare i cavi elettrici attraverso i fori predisposti e ssare il
guscio inferiore con le viti (fase 04 - g. 14)
05. - Collegare il cavo elettrico ai morsetti del TX e del RX, che vanno
collegati tra loro in parallelo e, alla ne collegati al morsetto presente
sulla centrale (g. 12). Non è necessario rispettare alcuna polarità.
- Riposizionare, in ordine, il guscio interno, poi il guscio superiore da
ssare con le due viti e inne, inserire il coperchio ed esercitare una
lieve pressione per chiuderlo (fase 05 - g. 14).
1
Led SAFE
3
2
4
Ø < 5 mm
01.
03.
05.
02.
04.
14
